Установка автосигнализации своими руками

Установка сигнализации на авто своими руками

Установка сигнализации на автомобиль своими руками ещё несколько лет назад казалась уделом опытных специалистов-электриков. Однако бурное развитие интернет-коммуникаций (форумы, видео инструкции, богато иллюстрированные обзоры и информационные статьи на сайтах) подтолкнуло многих автолюбителей к мысли о возможности самостоятельной установки.

Есть ли преимущества в самостоятельной установке, какая для этого нужна квалификация и инструменты, какие бывают сигнализации и как производится технологически установка автосигнализации своими руками – ответы на эти вопросы призваны помочь тем, кто еще сомневается в своих силах.

Видео-инструкцию с практическими советами по установке сигнализации своими руками смотрите в конце этой статьи.

Достоинства установки сигнализации на авто

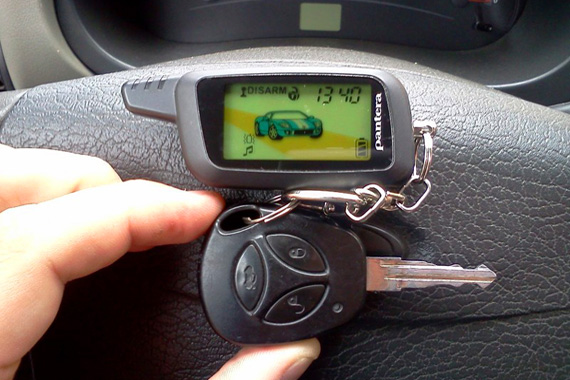

Установка автосигнализации своими руками

Автосигнализация – неотъемлемая составная часть приобретаемого автомобиля, неважно нового или с пробегом. И, если она отсутствует или пришла в негодность, либо по каким-то причинам не устраивает нового автовладельца, возникает необходимость оборудования или переоборудования машины.

При покупке нового автомобиля автосалон практически всегда предлагает установить автосигнализацию, предупреждая о том, что в случае установки оборудования в другом месте или самостоятельно авто «снимается с гарантии». Такое предупреждение отпугивает многих автолюбителей, а, между тем, оно совершенно незаконно: отказ в гарантийном обслуживании правомерен, только если будет доказано что причиной поломки машины стала неквалифицированная установка. При аккуратном выполнении требований инструкции производителя сигнализации такая причина практически исключена.

Достоинства установки автосигнализации своими руками:

  • Экономия средств – первое преимущество самостоятельной установки: в специализированных установочных центрах стоимость работ сопоставима со стоимостью самой сигнализации, а в автосалонах эти расходы ещё (иногда вдвое) выше.
  • Получение удовольствия от всех этапов работы с достаточно сложным оборудованием (выбор, приобретение, установка, отладка) и уверенность в качестве их выполнения – без сомнения является преимуществом для любителей техники.
  • Индивидуальные решения (выбор мест расположения блока управления, переключателя принудительного отключения сигнализации, датчиков охранной системы, а также добавление нестандартных дополнительных устройств) при самостоятельной установке могут значительно затруднить действия злоумышленника, часто действующего по шаблонной схеме.

Это далеко не полный перечень достоинств самостоятельной установки и каждый автолюбитель может добавить в него свои «плюсы».

Виды и комплектации автомобильных сигнализаций

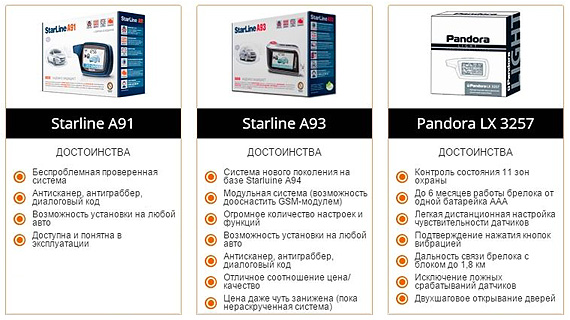

Виды и комплектации автомобильных сигнализаций

Когда производится установка сигнализации своими руками, степень сложности процесса зависит от вида выбранного оборудования. А вид, в свою очередь определяется тем, какие охранные и сервисные функции хотелось бы получить от сигнализации автовладельцу.
По большому счету современные сигнализации для автомобилей (точнее охранные системы) можно разделить на три больших класса:

  1. Простые автосигнализации;
  2. Сигнализации с обратной связью;
  3. GSM-сигнализации.

Простые автосигнализации (в просторечии "открывашки") имеют минимальный набор сервисных функций:

  • дистанционная постановка (снятие) на охрану,
  • дистанционное отпирание (запирание) дверей,
  • режим "паники" (отпугивание звуковым и световым сигналами или поиск автомобиля на большой загруженной стоянке).

К этому набору обычно добавляются несколько охранных функций:

  • при несанкционированном доступе блокировка запуска двигателя,
  • срабатывание звуковых и световых сигналов от проникновения в салон, подкапотное пространство и багажник (несанкционированное отпирание) и при механических воздействиях на поставленный под охрану автомобиль (удар, раскачивание).

Отличительная особенность такого типа сигнализаций – устаревший (и потому несложно определяемый злоумышленниками) протокол радиосвязи (упрощённо – радиокоманда, передаваемая с брелока на блок управления). Это, пожалуй, и главный недостаток такой системы.

Кроме того, с брелока подаются команды, а что «отвечает» на них автомобиль можно понять, только находясь в пределах видимости и/или слышимости. Поэтому такие сигнализации называют ещё односторонними, а диапазон их действия ограничивается несколькими десятками метров. Главное достоинство сигнализаций для авто такого класса – низкая цена.

Автосигнализации с обратной связью обладают расширенным набором сервисных функций и современным диалоговым протоколом радиосвязи. На бытовом языке это означает, что владелец машины получает возможность не только посылать управляющий сигнал, но и получать от машины отчёт о его выполнении, а также информацию о текущем состоянии (не было ли попыток взлома) на экран брелока-пейджера. Что касается диалогового протокола, то он предусматривает не просто команду управляющему блоку, а обмен с ним данными, перехватить которые весьма непростая задача.

Наконец, следует отметить существенное расширение сервисных возможностей у этого типа оборудования:

  • дистанционный запуск двигателя,
  • турботаймер (работа двигателя на холостых оборотах для охлаждения турбокомпрессора после парковки и постановки на охрану),
  • доводчик стёкол (люка при наличии) – автоматический подъём стёкол, если они были открыты,
  • специальные режимы подсветки салона и многое другое.

Диапазон действия таких сигнализаций может достигать нескольких сот метров, а цена в среднем вдвое-втрое выше, чем у «открывашек».

GSM-сигнализации для авто – принципиально новый уровень охранных систем. Основной блок содержит модуль GSM (отсюда и название), модуль определения геопозиции (GPS) и контроллер (фактически – это компьютер для сбора, обработки и выдачи информации).

Первый модуль, по сути, похож на мобильный телефон – прием и передача сигналов в зоне действия мобильной связи. Второй – через спутник определяет геопозицию автомобиля в текущий момент. Контроллер обрабатывает информацию от датчиков и рассчитывает параметры управляющих сигналов.

Контроль состояния и управление автомобилем, таким образом, может осуществляться посредством SMS и голосовых сообщений, а также через web-интерфейс (в интернете, или, как теперь принято говорить, средствами телематики).

Помимо качественно нового расширения функциональных возможностей, этот вид сигнализаций имеет неограниченный расстоянием диапазон действия в зоне покрытия сотовой сети. К сожалению и цена такого оборудования принципиально выше стоимости традиционных автосигнализаций.

После того, как выбран вид сигнализации и определён требуемый набор охранных и сервисных функций, необходимо понять обеспечиваются ли все эти функции конкретной моделью охранной системы и входят ли в комплект поставки все необходимые датчики и исполнительные механизмы.

Например, автовладелец хотел бы установить датчик наклона / качения, и возможность подключения такого датчика есть, но сам датчик в комплект не входит. Поэтому перед приобретением сигнализации необходимо внимательно изучить её технические характеристики.

Инструменты и материалы для установки автосигнализации

Инструменты для установки автосигнализации

Набор инструментов для установки сигнализации на авто хорошо знаком всем, кто имел дело с электрикой:

  • мультиметр для измерения напряжения и определения разрывов (замыканий) в электрических цепях;
  • набор отвёрток или универсальная отвертка (чаще всего требуется обычная крестообразная, но для ряда марок автомобилей нужна «звёздочка»);
  • набор торцевых ключей (чаще всего хватает головки на 10);
  • паяльник;
  • специнструмент для зачистки проводов, или нож и кусачки;
  • пластиковая «монтажка» – для демонтажа пластиковых панелей салона.

Помимо инструмента потребуются следующие расходные материалы:

  • качественная изолента черного (чтобы не очень отличался от заводской проводки) цвета;
  • пластиковые хомуты для крепления проводки, основного блока, некоторых видов датчиков;
  • поролон;
  • двухсторонний скотч.

Также могут понадобиться дополнительные провода, так как штатных иногда не хватает по длине

Порядок установки и подключения сигнализации в автомобиле

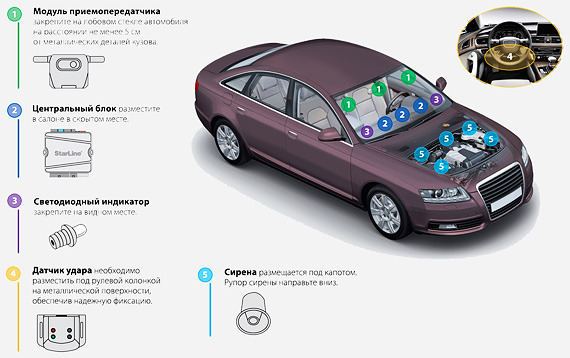

Как установить сигнализацию на авто

Прежде, чем приступить к установке необходимо внимательное изучение не только инструкции прилагаемой к сигнализации, но и инструкции по эксплуатации автомобиля с тем, чтобы понимать возможные места расположения основного блока, датчиков, антенны, светодиодного индикатора, исполнительных механизмов (например, активаторов, если автомобиль штатно не оборудован центральным замком). Кроме того требуется изучить штатные электрические схемы автомобиля, чтобы понимать в каких местах целесообразно подключать электрические цепи охранной системы.

Общие правила, которых следует придерживаться при установке и подключении сигнализации:

  • все нештатные разъёмы (например, наращивание проводов) должны быть тщательно пропаяны и заизолированы;
  • проводка прокладывается в местах, не допускающих попадание влаги;
  • там, где необходимо перегибать проводку, следует одевать на неё защитную резиновую или пластиковую трубку ("кембрик");
  • при проведении монтажных работ нужно отключить аккумулятор.

В случае необходимости проверки напряжения в электрических цепях ни в коем случае нельзя допускать замыкания контактов штатных разъёмов автомобиля с корпусом (массой).

Последовательность основных этапов установки сигнализации может быть разной: некоторые эксперты рекомендуют начинать с установки основного блока, другие советуют сначала подключать центральный замок или световую часть.

Представляется, что целесообразно начинать всё-таки с определения места расположения «сердца» сигнализации – основного блока, так как от этого зависит удобство последующего монтажа. Общая рекомендация – располагать блок за приборной панелью в районе рулевой колонки. Этот вариант предусматривает демонтаж панели торпедо – операции, требующей определённого навыка. Встречаются варианты расположения блока под панелью, но удобств выполнения последующих операций в этом случае становится значительно меньше.

Для демонтажа панели торпедо необходимо также снять боковые пластиковые накладки ветрового стекла, а затем разобрать пластиковый корпус рулевой колонки (для доступа к замку зажигания). В левой накладке обычно ставится индикаторный светодиод, и прокладываются провода к антенне, размещаемой обычно на лобовом стекле над зеркалом заднего вида или в верхнем углу.

Основные практические моменты операций по демонтажу панелей можно подробно посмотреть на видео в конце этой статьи.

Подключение автосигнализации

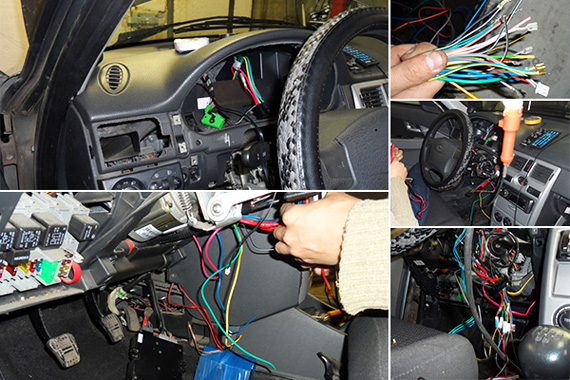

Как подключить сигнализацию

После определения места расположения основного блока сигнализации следует этап подключения его к питанию (лучше это делать при выключенном зажигании), который аналогичен подключению автомагнитолы. В качестве плюсового обычно используют один из проводов замка зажигания, либо провод, подключенный через предохранитель к "плюсу" аккумулятора. Минусовой провод одним концом крепится к металлическому корпусу автомобиля, а вторым заводится в основной блок сигнализации.

Следующая операция – подключение центрального замка. В современных автомобилях контакты центрального замка можно найти в одном месте – так называемом блоке комфорта, расположенном обычно с водительской стороны. Эта точка подключения может располагаться и в другом месте, поэтому необходимо изучать электрические схемы конкретной модели автомобиля. Если центральный замок в штатной комплектации автомобиля отсутствует, тогда его придётся устанавливать дополнительно.

Световая сигнализация в качестве индикаторов тревоги использует циклические срабатывания указателей поворотов. Для решения этой задачи точки подключения следует искать в районе выключателя аварийной сигнализации.

Подключение блока сигнализации к замку зажигания производится, как правило, парой отдельных проводов по схеме производителя охранной системы.

На открытие дверей в современных машинах можно использовать соответствующие контакты приборной панели. На открытие капота и багажника необходимо устанавливать "концевики", идущие в комплекте сигнализации.

Сирена звуковой сигнализации устанавливается рупором вниз в подкапотном пространстве в местах с минимальным воздействием влаги и температуры. Чаще всего в районе чашки амортизатора или механизма стеклоочистителя

Идеальное место для датчика удара – средняя часть автомобиля, но чаще всего (из-за трудности расположить его там) установка производится неподалеку от расположения основного блока сигнализации.

Кнопка отключения сигнализации (VALET) устанавливается в скрытном месте, причём параметр «скрытности» определяется исключительно изобретательностью автовладельца.

Проверка работы сигнализации и регулировка датчиков

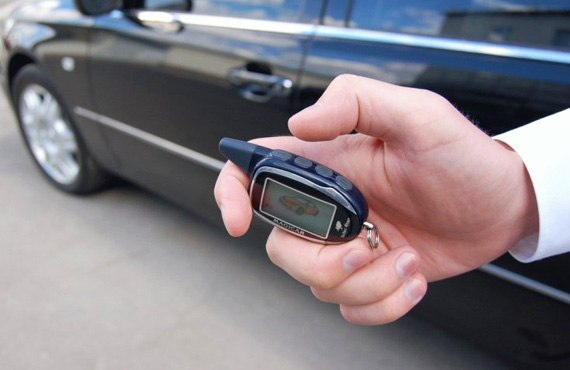

Проверка работы сигнализации и регулировка датчиков

Если сигнализация устанавливается самостоятельно впервые, ошибки на каких-то этапах практически неизбежны. Важно, чтобы они не привели к серьёзным негативным последствиям из-за несоблюдения общих правил монтажных работ.

Поэтому проверку правильности выбора мест подключения и срабатывания должным образом охранных и сервисных функций следует проводить на каждом этапе до окончательной сборки. Процесс программирования соответствующих функций подробно описывается в инструкции к сигнализации.

Отдельного внимания заслуживает регулировка чувствительности датчиков, прежде всего датчика удара. Регулировочные винты обычно расположены на видном месте, а сама регулировка проводится (после подключения датчика) пробными механическими воздействиями на кузов (постукиванием). Если оставить датчик на максимальной чувствительности сигнализация может срабатывать от несильных порывов ветра или проезжающего близко транспорта.

После окончательной сборки следует ещё раз тщательно проверить срабатывание всех желательных функций установленного оборудования.

На видео ниже подробно показан процесс установки автосигнализации с обратной связью своими руками.

Видео-инструкция по установке на авто сигнализации своими руками
