Виды и типы цоколей автомобильных ламп

Цоколи автомобильных ламп (виды, типы и обозначения)

Производители с каждым годом оснащают автомобили всё большим количеством различных видов ламп. Одни из них используются для наружного освещения, а другие подсвечивают пространство салона и приборную панель. В помощь автомобилисту мы приводим расшифровку маркировки цоколей автомобильных ламп, часто применяемых в современных машинах.

Более сотни лампочек применяется в современных легковых автомобилях. Каждая из них выполняет свою задачу, помогая водителю и пассажирам машины бороться с темнотой. В соответствии с назначением автомобильные лампы отличаются по целому ряду параметров, таких, как размеры, электрические свойства, присоединительный цоколь.

Важнейшим конструктивным элементом любой автомобильной лампы является её цоколь. Он выполняет сразу несколько функций:

  1. Удерживает лампу в присоединительном патроне;
  2. Передает ток от проводки к нити накаливания;
  3. Герметизирует колбу лампы от воздействия внешней среды.

Выполнение последней задачи не требуется для светодиодных осветительных приборов, которые не имеют колбы. В остальных типах автомобильных ламп (галогенки, ксенон, лампы накаливания) требуется герметичное соединение, чтобы исключить утечку инертного газа или не допустить появления воздуха в колбе.

Расшифровка обозначений на цоколях автомобильных ламп

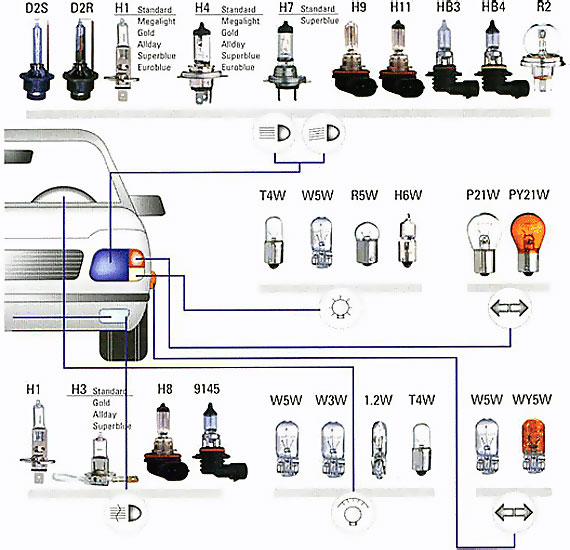

Расшифровка обозначений автомобильных ламп

Существует несколько видов маркировки автомобильных ламп. Они серьезно отличаются друг от друга, часто сбивая автомобилиста с толку.

Маркировка отечественных автомобильных ламп

Еще со времен Советского Союза действуют обозначения автомобильных ламп в соответствии с ГОСТ 2023-88. Они выглядят следующим образом:

  • А – автомобильная лампочка,
  • АМН – автомобильная миниатюрная лампа,
  • АС – автомобильная софитная лампа,
  • АКГ – автомобильная кварцевая галогенная лампа.

Обычно после этих букв следуют цифры, которые обозначают мощность лампочки и номер разработки. Такая маркировка встречается только на автомобильных лампах отечественного производства. Главным недостатком ее является отсутствие в шифре конкретного типа лампы.

Европейская маркировка автомобильных ламп

Чаще всего на автомобильном рынке можно встретить лампочки с другим обозначением. Оно выполняется по единому европейскому стандарту ЕСЕ. В нем используется следующая шифровка:

  • T – миниатюрная цокольная лампа, например, T4W;
  • R – лампочка, имеющая диаметр цоколя 15 мм, диаметр колбы составляет 19 мм (R10W);
  • P – лампочка, имеющая диаметр цоколя 15 мм, а диаметр колбы не превышает 26,5 мм (P15W);
  • W – лампочка со стеклянным цоколем (W4W);
  • H – галогенная лампочка (H5W);
  • Y – наличие данной буквы перед числом говорит об оранжевом цвете колбы (PY21W).

Виды и типы цоколей автомобильных ламп

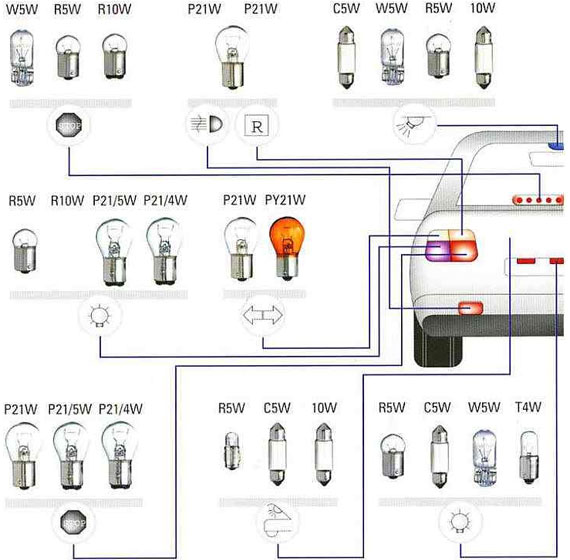

Виды и типы цоколей автомобильных ламп

Кроме обозначений лампочек есть еще и маркировка по присоединительному цоколю. Разные цоколи предотвращают установку лампочек в другие патроны. Существует несколько основных обозначений по цоколю:

  • P – наличие этой буквы в начале маркировки говорит о том, что у лампы фланцевый тип цоколя;
  • BA – так обозначаются цоколи штифтового типа, при этом штифты располагаются симметрично относительно друг друга;
  • BAY – в этом цоколе штифтового типа один из штифтов отличается по высоте;
  • BAZ – цоколь данного типа также относится к штифтовым моделям, только имеется смещение штифтов по радиусу и высоте;
  • SV – лампочка софитная, т.е. имеется два цоколя с противоположных сторон;
  • E – данный тип цоколя имеет резьбовую поверхность;
  • W – цоколь лампочки выполнен из стекла.

В обозначении может быть также зашифровано и количество контактов, которые имеет цоколь. Они обозначаются маленькими латинскими буквами:

  • s – такой цоколь имеет только один контакт;
  • d – в данном цоколе используется два контакта;
  • t – этот тип цоколей выполнен в трехконтактном варианте;
  • q – цоколь с четырьмя контактами;
  • p – присоединительный цоколь с пятью контактами.

Примеры популярных обозначений на цоколях автомобильных ламп

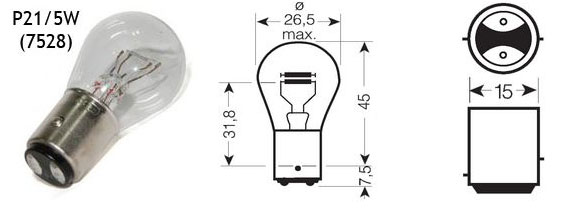

Примеры обозначений на цоколях автомобильных ламп

Чтобы не запутаться при выборе подходящей автомобильной лампы с нужным цоколем, необходимо знать некоторые примеры обозначений.

  • P 32 d-2 – лампочка ближнего света в четырехфарной системе,
  • P 20 d – лампа дальнего света,
  • BA 15 s – лампочки передних и задних габаритных фонарей,
  • BAY 15 d – лампочка заднего стоп-сигнала,
  • SV 8,5 – лампа заднего хода и подсветки номерного знака,
  • PK 22 s – лампа противотуманного переднего фонаря.

Для тех, кто не желает запоминать многочисленные обозначения цоколей автомобильных ламп, есть только один выход – нужно извлечь перегоревшую лампу из фары или фонаря и с ней отправляться в магазин. Тогда удастся подобрать идентичную модель с подходящим типом цоколя. А вот при заказе в интернет-магазине следует сверять не только изображение лампы, но и ее маркировку.
