Установка и подключение автомагнитолы своими руками

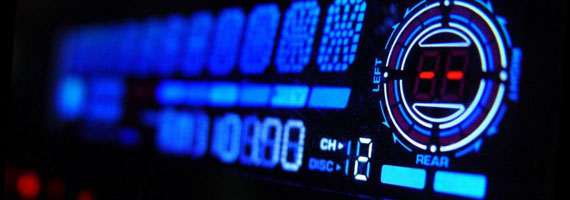

Установка автомагнитолы

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

  • Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
  • При прослушивании мызыки на высокой громкости магнитола начинает "заикаться", появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
  • При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

Особенности установки автомагнитол

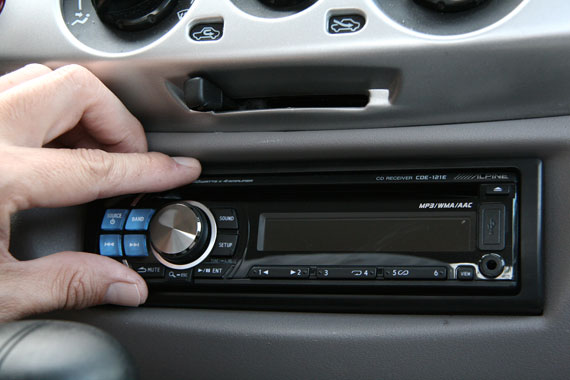

Установка магнитолы в авто

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

  1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.
  2. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в "Жигулях", независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Процесс установки и подключения автомагнитолы

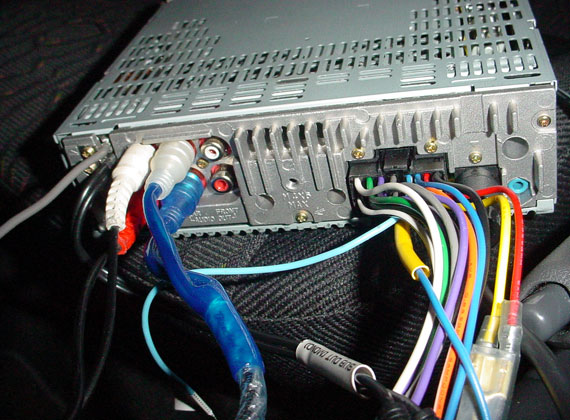

Установка и подключение магнитолы к автомобилю

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

  • В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
  • В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

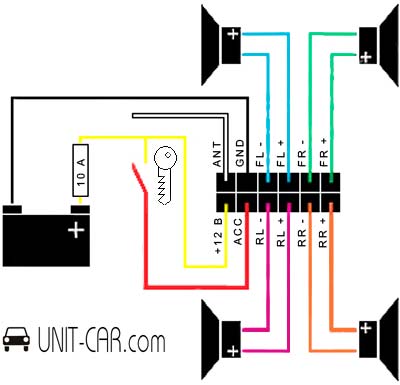

Схема подключения магнитолы
Типовая схема подключения автомагнитолы

Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм2. В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Желтый провод питания может также маркироваться, как B+, BU, Batt.

Допускается его соединение с красным проводом АСС (в обход замка зажигания) – это позволит вам слушать музыку без ключа. Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины (от нескольких дней до 2-3 недель) у вас может сесть аккумулятор.

За подключение к автомагнитоле акустических динамиков отвечают такие провода:

  • FL – передний левый,
  • FR – передний правый,
  • RL – задний левый,
  • RR – задний правый.

При подключении динамиков к магнитоле обязательно соблюдайте правильную полярность, иначе звучание будет плохого качества, так как акустика в этом случае будет работать в противофазе.

У некоторых автомагнитол выводы на динамики продублированы отдельными разъемами типа "тюльпан" – их целесообразно использовать, если установленная в машине акустика имеет такие же разъемы.

Для подключения динамиков желательно применять специальные акустические провода. Они часто идут в комплекте с магнитолой.

И не вздумайте соединять какие-либо из выводов, предназначенных для подключения аккустики, с "массой" автомобиля – выход автомагнитолы из строя вам будет гарантирован!

Остальные провода в автомагнитоле отвечают за управление дополнительными функциями и оборудованием.

ANT (белый) – управление антенной. Выполняет роль источника питания для внутренней активной антенны, либо подает управляющий сигнал для включения автоматической наружной антенны.

ILL (ILLUMINATION) – отвечает за подсветку автомагнитолы. Подключается к “плюсу” цепи питания габаритных огней.

MUTE – управляет отключением звука от автомобильного комплекта мобильной связи. Звук отключается при соединении этого вывода с массой.

Parking Line – встречается на большинстве автомобильных DVD проигрывателей. Соединяется с датчиком стояночного тормоза. При таком подключении, DVD вы сможете смотреть только тогда, когда автомобиль будет стоять на “ручнике”.

После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину (примерно, как показано на фото в начале статьи), и подключают к соответствующим разъемам на задней стенке магнитолы.

После этого автомагнитолу необходимо включить и послушать. Если все работает нормально, тогда ее можно вставлять в контейнер до упора (должны сработать защелки по бокам).

При установке автомагнитолы полезно знать

Секреты автомагнитол

Если при установке автомагнитолы использовать штатную автомобильную антенну, то зачастую длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к ней всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой "камасутры" вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».
