Индексы скорости и нагрузки шин

Практически все автомобилисты знакомы с понятием «типоразмер шины», но это далеко не единственный параметр, определяющий такие важные технические характеристики автомобильной покрышки, как, например, индекс скорости. Непосредственно с этим показателем связана и другая не менее важная характеристика автомобильной шины – индекс нагрузки.

Что такое индексы нагрузки и скорости шин, как они определяются при испытаниях и можно ли их рассчитать для конкретного автомобиля и индивидуальной манеры вождения? Какова взаимосвязь между этими параметрами и есть ли особенности их определения при расшифровке маркировки шин? Ответы на эти и другие вопросы, связанные с маркировкой и использованием автомобильных покрышек могут быть полезны начинающим, так и опытным водителям.

И так, определение индексам нагрузки и скорости шин лучше начинать с первого параметра, потому как они тесно взаимосвязаны.

Индекс нагрузки шин

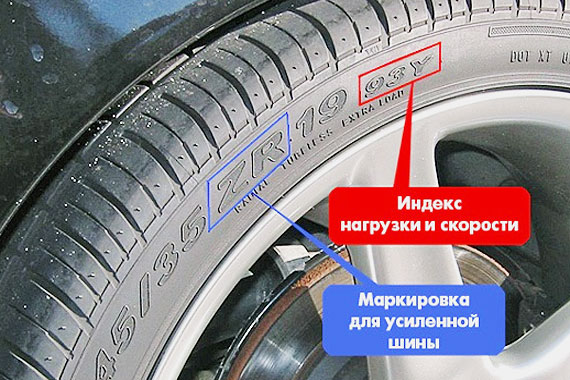

Маркировка индекса нагрузки шин

Индекс нагрузки – это максимально допустимая (предельная) нагрузка на шину (измеряется в килограммах) при движении автомобиля с максимально допустимой (предельной) скоростью при заданном давлении в шине. Иначе говоря, он показывает какую нагрузку, выдерживает каждая покрышка на максимальной скорости. При этом не следует забывать, что нагрузка на колесо определяется не только пассажирами и перевозимым грузом, но и весом самого автомобиля.

Иногда можно встретить и другие названия: коэффициент нагрузки или индекс грузоподъёмности шины, но в русскоязычной литературе общепринятой считается именно такая формулировка: индекс нагрузки.

В маркировке шины индекс нагрузки следует сразу за размерностью и обозначается числом от 0 до 279. Для его расшифровки обычно используют специальную таблицу.

Полная таблица индексов нагрузки шин

Индекс нагрузки Допустимая нагрузка, кг Индекс нагрузки Допустимая нагрузка, кг
0 45 140 2500
1 46,2 141 2575
2 47,5 142 2650
3 48,7 143 2725
4 50 144 2800
5 51,5 145 2900
6 53 146 3000
7 54,5 147 3075
8 56 148 3150
9 58 149 3250
10 60 150 3350
11 61,5 151 3450
12 63 152 3550
13 65 153 3650
14 67 154 3750
15 69 155 3875
16 71 156 4000
17 73 157 4125
18 75 158 4250
19 77,5 159 4375
20 80 160 4500
21 82,5 161 4625
22 85 162 4750
23 87,5 163 4875
24 90 164 5000
25 92,5 165 5150
26 95 166 5300
27 97 167 5450
28 100 168 5600
29 103 169 5800
30 106 170 6000
31 109 171 6150
32 112 172 6300
33 115 173 6500
34 118 174 6700
35 121 175 6900
36 125 176 7100
37 128 177 7300
38 132 178 7500
39 136 179 7750
40 140 180 8000
41 145 181 8250
42 150 182 8500
43 155 183 8750
44 160 184 9000
45 165 185 9250
46 170 186 9500
47 175 187 9750
48 180 188 10000
49 185 189 10300
50 190 190 10600
51 195 191 10900
52 200 192 11200
53 206 193 11500
54 212 194 11800
55 218 195 12150
56 224 196 12500
57 230 197 12850
58 236 198 13200
59 243 199 13600
60 250 200 14000
61 257 201 14500
62 265 202 15000
63 272 203 15500
64 280 204 16000
65 290 205 16500
66 300 206 17000
67 307 207 17500
68 315 208 18000
69 325 209 18500
70 335 210 19000
71 345 211 19500
72 355 212 20000
73 365 213 20600
74 375 214 21200
75 387 215 21800
76 400 216 22400
77 412 217 23000
78 425 218 23600
79 437 219 24300
80 450 220 25000
81 462 221 25750
82 475 222 26500
83 487 223 27250
84 500 224 28000
85 515 225 29000
86 530 226 30000
87 545 227 30750
88 560 228 31500
89 580 229 32500
90 600 230 33500
91 615 231 34500
92 630 232 35500
93 650 233 36500
94 670 234 37500
95 690 235 38750
96 710 236 40000
97 730 237 41250
98 750 238 42500
99 775 239 43750
100 800 240 45000
101 825 241 46250
102 850 242 47500
103 875 243 48750
104 900 244 50000
105 925 245 51500
106 950 246 53000
107 975 247 54500
108 1000 248 56000
109 1030 249 58000
110 1060 250 60000
111 1090 251 61500
112 1120 252 63000
113 1150 253 65000
114 1180 254 67000
115 1215 255 69000
116 1250 256 71000
117 1285 257 73000
118 1320 258 75000
119 1360 259 77500
120 1400 260 80000
121 1450 261 82500
122 1500 262 85000
123 1550 263 87500
124 1600 264 90000
125 1650 265 92500
126 1700 266 95000
127 1750 267 97500
128 1800 268 100000
129 1850 269 103000
130 1900 270 106000
131 1950 271 109000
132 2000 272 112000
133 2060 273 115000
134 2120 274 118000
135 2180 275 121000
136 2240 276 125000
137 2300 277 128500
138 2360 278 132000
139 2430 279 136000

Основная масса шин пассажирских автомобилей предназначена для более узкого диапазона нагрузок, поэтому в большинстве случаев эту таблицу обычно несколько сокращают: индекс нагрузки шин для легковых автомобилей, кроссоверов и внедорожников варьируется от 50-62 до 111-126.

В соответствии со стандартами, разработанными Европейской организацией по дискам и шинам (ETRO) у каждого типоразмера шины допускается два индекса нагрузки: стандартный и увеличенный. Разница между этими показателями не превышает 10%. Увеличенный индекс нагрузки должен при маркировке в обязательном порядке сопровождаться поясняющей надписью: reinforced, XL или extraload.

Иногда автолюбители считают, что увеличенный индекс нагрузки обеспечивает повышенные прочностные характеристики шины, в частности её боковой поверхности. На самом деле это не так: индекс нагрузки определяется по результатам стандартизованных испытаний и не связан напрямую с прочностными характеристиками боковины покрышки.

Обозначение индекса нагрузки носит международный характер, но в шинах американских производителей после него следует его расшифровка (после пометки «MAXLOAD»). Помимо этого американскими стандартами для пассажирских автомобилей предусмотрен сниженный индекс нагрузки, отмечаемый в маркировке шины буквой P (passenger), которая ставится перед обозначением типоразмера. Сниженный индекс допускает предельные нагрузки ниже (не более 10%) стандартных, поэтому перед использованием таких шин необходимо проверить по технической документации возможность их применения.

Ещё одна особенность шин американских производителей – индексы нагрузки для лёгкой грузовой техники: light truck – лёгкие грузовики и пикапы (коммерческая техника в европейской классификации). Обозначаются такие шины при маркировке индексом LT перед типоразмером, и после цифр первого индекса нагрузки следует через знак дроби второй – меньше первого.

Например, шина Goodyear WRANGLER DURATRAC LT285/70 R17 121/118Q OWL при двух осях и четырёх колёсах имеет индекс нагрузки 121(1450 кг), а при сдвоенных колёсах на задней оси – 118 (1320 кг). Несложный подсчёт показывает, что во втором случае автомобиль, несмотря на меньшее значение допустимой нагрузки на одно колесо, может быть загружен больше, чем в первом.

Европейское обозначение шин для сдвоенного применения отличается только тем, что латинская буква C (Commercial – коммерческая техника) ставится на маркировке шины не перед типоразмером, а сразу после него.

Индекс скорости шин

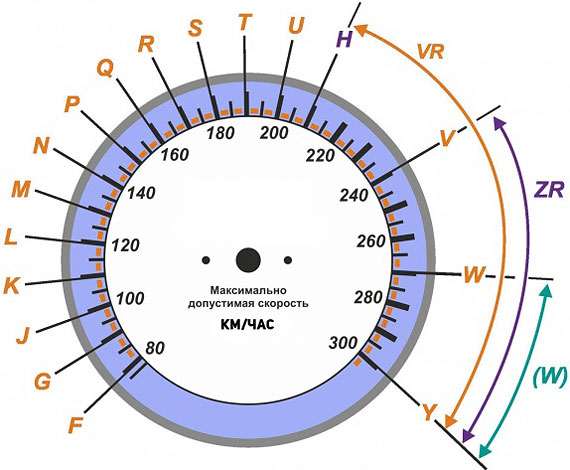

Расшифровка индексов скорости шин

Определение индекса скорости шины можно дать простое – это максимальная скорость, которую покрышка выдерживает. Другое дело, что понимается под термином «выдерживает». Конечно, прежде всего, это понятные условия применения:

  1. Давление в шине,
  2. Вертикальная нагрузка,
  3. Параметры внешней среды (качество покрытия, погодные условия).

При сопоставимых условиях применения, индекс скорости – это некая гарантия производителя, что при заявленной максимальной скорости шина сохранит свои физико-механические свойства и не разрушится.

Индекс скорости шины при маркировке обозначается одной из букв латинского алфавита, которая следует сразу за индексом нагрузки. Для его расшифровки обычно также пользуются таблицей.

Таблица индексов скорости шин

Индекс скорости Допустимая скорость, км/ч Индекс скорости Допустимая скорость, км/ч
A1 5 K 110
A2 10 L 120
A3 15 M 130
A4 20 N 140
A5 25 P 150
A6 30 Q 160
A7 35 R 170
A8 40 S 180
B 50 T 190
C 60 U 200
D 65 H 210
E 70 V 240
F 80 W 270
G 90 Y 300
J 100 ZR более 240

Запомнить таблицу легко: буквы располагаются по алфавиту за исключением одной – H (соответствующей индексу скорости 210 км/час).

Иногда (в последнее время достаточно редко) можно встретить резину с отсутствием маркировки по индексу скорости. Как правило, это шины для спортивных автомобилей, разработанные для конкретных моделей (иногда и для индивидуальных машин), которые не ставятся на серийные авто.

Связь между индексами скорости и нагрузки шин

Связь между индексами нагрузки и скорости учитывается производителями: для одного и того же значения максимальной нагрузки выпускаются шины с разными допусками по скорости.

Качественно эта связь понятна: чем выше предельно допустимая скорость, тем большую нагрузку должна выдерживать покрышка, потому что с увеличением скорости резко возрастают динамические нагрузки на шину, например, при попадании колеса в ямку или выбоину. Проще говоря, при неправильно подобранных характеристиках покрышку в такой ситуации может разорвать.

Для индексов скорости в диапазоне от Q до T предельно допустимая нагрузка может быть достигнута при предельно допустимой скорости. А вот для скоростных автомобилей необходим определённый запас.

Если индекс скорости шины V равен 240 км/час, то расчётный индекс нагрузки такой покрышки должен соответствовать максимальной скорости до 210 км/час. А при движении с большей скоростью планируемую нагрузку следует уменьшать ещё больше.

Алгоритм расчёта следующий: увеличение скорости каждые 10 км/час влечёт за собой снижение нагрузки на 3%. Для ещё более скоростных машин (W – 270 км/час) правило ужесточается: снижение нагрузки на 5% каждые 10 км/час от 240 км/час.

При выборе шин с учётом индекса скорости следует принимать во внимание рекомендации производителя, время года и манеру езды водителя. И если нет возможности приобрести резину в соответствии с указаниями производителей, следует выбирать покрышки с более высоким (но не более низким) индексом скорости, чем рекомендуемый.

Испытания шин для определения индексов

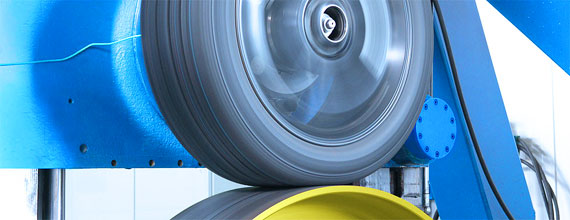

Стендовые испытания шин

За формальными цифрами индексов скорости и нагрузки шин и сухими рекомендациями производителей стоит большой объем инженерных работ проектировщиков и испытателей. Присвоение каждой модели покрышки определённой категории происходит не только (и даже не столько) расчётными методами, но и на основании данных стендовых, полигонных и натурных испытаний резины.

Классический пример в этом отношении – всемирно известная Nokian, где шины проходят вначале цикл стендовых испытаний. Схема испытательного стенда известна давно: испытуемая покрышка вращает массивный барабан, к которому прижимается с определённым усилием. Здесь важны строгое соблюдение режимов испытаний и постоянный мониторинг состояния испытуемого объекта.

Второй этап – полигонные испытания: автомобиль, на котором установлены испытываемые образцы, управляется роботом и двигается по замкнутой траектории. На этом этапе испытатели также имеют возможность постоянно контролировать параметры испытываемых покрышек.

Наконец, третий этап – натурные испытания шин в эксплуатации, как водителями-испытателями самой компании, так и независимыми экспертами (как правило, таксистами). При натурных испытаниях не удаётся постоянно контролировать параметры состояния резины, зато ценность итогового результата выше, чем на предыдущих этапах – это ведь данные фактической эксплуатации.

В той же Nokian, например, очень требовательны к качеству выпускаемой продукции – даже если при стендовых испытаниях покрышка выдерживает длительное время скорость свыше 300 км/час, далеко не факт, что ей будет присвоен индекс скоростной шины и, вполне возможно, всё ограничится индексом T.

Расчет шин по индексам скорости и нагрузки

Расчет шин по индексам скорости и нагрузки

Казалось бы, рассчитать предельную нагрузку на колесо и по ней подобрать шину с соответствующим данной модели индексом скорости – не самая сложная задача.

Действительно, многие автолюбители полную массу автомобиля (полностью заправленная машина с максимально допустимым количеством пассажиров и максимально разрешённым к перевозке грузом) делят на 4 и получают максимальную нагрузку на колесо.

На самом деле признать такой расчёт верным нельзя по нескольким причинам:

  • Во многих автомобилях распределение нагрузок по осям неравномерное.
  • Кроме того приведенный расчёт можно назвать статическим, в то время как шины подвергаются динамическим нагрузкам существенно превосходящим в пиковые моменты нагрузки статические.
  • Наконец, основные планируемые режимы эксплуатации автомобиля (скоростное шоссе, грунтовая дорога, дорога с плохим покрытием и так далее) также влияют на требования к индексу нагрузки.

Всё это породило многочисленные «экспертные» поправочные коэффициенты.

На самом деле сколько-нибудь обоснованные поправки к статическим расчётам могут дать, как уже отмечалось, только результаты испытаний, проводимых производителем. Потому и обоснованную рекомендацию по индексу нагрузки следует искать у производителей автомобилей и шин.

Что касается индекса скорости, то выбирать его следует с запасом. Если, например, планируются участки движения со скоростью 190 км/час выбирать шины лучше рассчитанные на скорость 210 - 220 км/час.
