Регулировка фар своими руками + схема регулировки

Регулировка фар

Неправильная регулировка фар доставляет неудобства не только автовладельцу, но и другим участникам дорожного движения. При этом фары светят либо «перед носом», либо на верхние этажи зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления других водителей.

Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения. А оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите ниже на схему регулировки фар).

Регулировка света фар автомобиля

Регулировка света фар

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей. Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки света фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую предоставляет завод-производитель (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

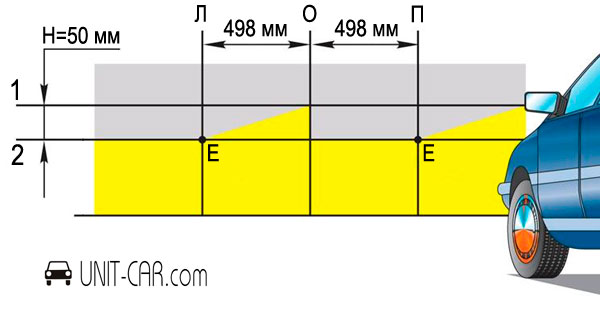

Схема регулировки фар автомобилей Таврия и Славута
Схема регулировки света фар автомобиля

Процесс регулировки выглядит следующим образом: ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра). На экран наносится вертикальная линия «О», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар. Далее, на высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».

Когда подготовка к регулировке завершена, включите ближний свет фар. Теперь, закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е». Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Если даже после регулировки вам все равно не достаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.
