Автосканер ELM327 для диагностики авто: описание, функции, программы

Автосканер ELM327 Bluetooth OBD2 v 1.5

Автосканер – это устройство, предназначенное для диагностики различных электронных систем в автомобиле. С появлением автосканеров диагностика автомобиля стала довольно быстрым и простым процессом. Современные автосканеры на базе контроллера ELM327 очень компактные, удобные в использовании и дают достаточно точные результаты.

При помощи автосканера ELM327 можно выявить и устранить некоторые неполадки двигателя еще на ранней стадии, что впоследствии позволит предотвратить серьезные поломки и существенно сэкономить семейный бюджет.

Ниже мы расскажем о функциях автосканера ELM327, о платных и бесплатных программах для диагностики автомобилей на русском языке, а в конце статьи вы можете посмотреть видео-инструкцию по работе с диагностическим автосканером ELM327 Bluetooth OBD-II.

Также стоит отметить, что в отличие от классической диагностики, автосканер ELM327 могут использовать люди, не обладающие профессиональными знаниями в данной области. Благодаря простоте использования, в сети Интернет можно найти тысячи положительных отзывов об этом устройстве.

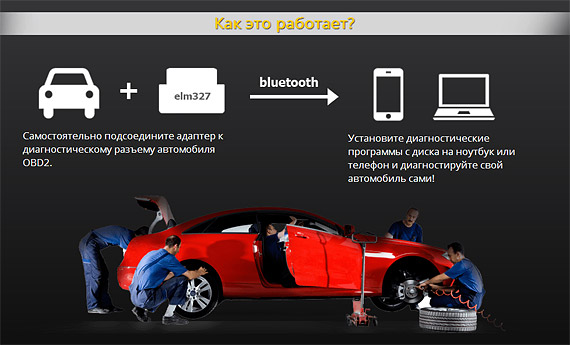

Описание и основные характеристики автосканера ELM327

Описание и основные характеристики автосканера ELM327

Автосканер на основе контроллера ELM327 – это устройство, представляющее собой диагностический адаптер, предназначенный для считывания информации из электронного блока управления автомобиля и устранения незначительных неполадок в его «мозгах». Автосканер ELM327, в частности, может помочь в решении следующих задач:

  • Считывание значений датчиков двигателя и других электронных систем автомобиля;
  • Определение неисправных датчиков и диагностика приборов на предмет их корректной работы;
  • Считывание и просмотр кодов неисправностей;
  • Сброс ошибок в памяти компьютера (выключение лампочки CHEK ENGINE).

Подробнее о возможностях автосканера мы расскажем чуть ниже в обзоре диагностических программ.

Автосканер ELM327 вставляется в специальный диагностический разъем, который чаще всего скрывается под крышкой блока предохранителей, в бордачке, либо под панелью приборов водителя. Связь диагностического адаптера с компьютером автомобиля происходит по протоколу OBD-II (On Board Diagnostic), но в интернете его чаще всего можно встретить под названием OBD2.

Стандарт OBD-II поддерживается практически всеми американскими машинами выпущенными с 1996 г., и европейскими – начиная с 2001-го (дизельными – с 2004 года). Но иногда бывает, что автосканер не работает и на машинах до 2003 года выпуска – это связанно с тем, что не все автопроизводители сразу же стали внедрять данный стандарт.

Для того чтобы работать с автосканером ELM327 вам понадобится считывающее устройство с установленным диагностическим программным обеспечением. Таким устройством может служить смартфон или планшетный ПК на системе Android, ноутбук, либо стационарный компьютер. Программное обеспечение, как правило, прилагается к автосканеру в комплекте.

В зависимости от типа исполнения, соединение автосканера ELM327 со считывающим устройством возможно через:

  1. Bluetooth
  2. Wi-Fi
  3. USB-кабель

Диагностические адаптеры бывают как стандартных размеров (примерно 5х3 см), так и в исполнении mini (почти вдвое меньше стандартного).

Наибольшее распространение получили bluetooth-автосканеры на базе микроконтроллера ELM327 версии 1.5, так как они отличаются от других моделей диагностических сканеров своей простотой, надежностью и невысокой стоимостью. Кроме того, они подходят к большинству марок современных автомобилей.

Оригинальные автосканеры рекомендуем покупать на этом сайте.

Также в последнее время можно встретить диагностические сканеры на базе чипа ELM327 версии 1.6 или 2.1 – мы НЕ РЕКОМЕНДУЕМ покупать такие модели автосканера, так как с высокой долей вероятности они могут не подойти к вашему авто.

О том, как пользоваться автосканером можно узнать из подробной видео-инструкции в конце этой статьи. От себя можем добавить, что такой адаптер однозначно стоит покупать каждому автомобилисту, который хоть изредка самостоятельно заглядывает под капот – это сэкономит вам кучу денег.

Программы для диагностики автомобилей на русском языке, совместимые с автосканером ELM327 Bluetooth ODB2 версии 1.5

Программы для диагностики автомобилей на русском языке

Автосканер ELM327 совместим с достаточно большим количеством программ для диагностики автомобилей на русском языке (как платных, так и бесплатных). Мы рассмотрим лишь три самых популярных приложения, работающих под управлением ОС Андроид, и поддерживающих передачу данных по протоколу Bluetooth.

Обычно программное обеспечение (как под Android, так и под Windows) идет в комплекте с автосканером на CD-диске, но его также можно без проблем скачать на планшет или смартфон из Google Play.

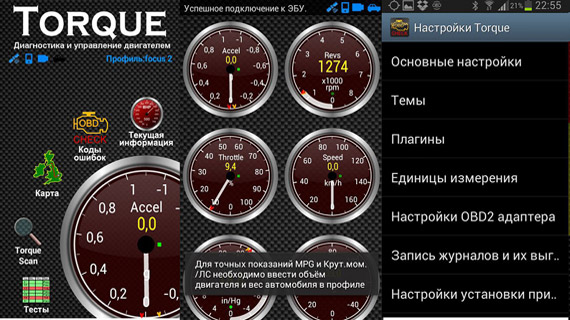

1. Torque (версии Lite и Pro)

torque

В Google Play приложение Torque доступно в двух вариантах – бесплатном Lite и полном Pro. В части функциональности возможности Torque Pro интереснее, но для проверки работоспособности автосканера и его совместимости с вашим автомобилем можно использовать и бесплатную версию, тем более что она тоже может показывать многие параметры и выполнять сброс ошибок.

Основные возможности программы Torque:

  • Диагностика ошибок Check-Engine;
  • Отображение параметров в реальном времени на виртуальной приборной панели;
  • Диагностика датчиков кислорода;
  • Предупреждение о критических значениях параметров;
  • Ведение логов с широким выбором параметров;
  • Приблизительный расчет стоимости поездок, расхода бензина;
  • Запись видео поездки с наложением карты и показания датчиков (с помощью плагина TrackRecorder);
  • Telnet-сервер для непосредственного взаимодействия с адаптером (для разработчиков).

К недостаткам программы можно отнести лишь частичную русификацию (даже в платной версии), но несмотря на это, данное приложение имеет больше всего положительных отзывов в сервисе Google Play.

Видео-инструкцию по работе с приложением Torque смотрите в конце этой статьи.

2. OBD Авто Доктор

OBD Авто Доктор

Принцип работы приложения OBD Авто Доктор, как и всех подобных программ – это чтение динамических и сохраненных параметров из блока управления двигателем (ECU) автомобилей поддерживающих стандарт OBD2. Отличная программа на русском языке для диагностики автомобилей, как отечественного, так и иностранного производства, при помощи автосканера ELM327.

Возможности приложения OBD Авто Доктор:

  • Чтение ошибок и их расшифровка (DTC память);
  • Стирание ошибок (погасить лампочку MIL – Check Engine), а также других сохраняемых параметров;
  • Чтение параметров в режиме реального времени:
    • Обороты двигателя;
    • Нагрузка двигателя;
    • Температура охлаждающей жидкости;
    • Состояние топливной системы;
    • Скорость движения автомобиля;
    • Долгосрочный расход топлива;
    • Абсолютное давление воздуха;
    • Опережение зажигания;
    • Температура всасываемого воздуха;
    • Массовый расход воздуха;
    • Положение дроссельной заслонки;
    • Лямбда-зонд (коррекция режима двигателя);
    • Давление топлива;
    • И другое – зависит от конкретного автомобиля.
  • Чтение VIN номера кузова.

Приложение полностью на русском языке, имеет порядка 10 тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

3. OpenDiag Mobile

OpenDiag Mobile

OpenDiag Mobile – это мобильное приложение проекта OpenDiag, разработанное под Андроид. Оно предназначено для диагностики автомобильных систем инжекторных автомобилей российского производства, с применением адаптеров ELM 327. По функционалу приложение OpenDiagMobile, на наш взгляд, обладает наиболее широкими возможностями, в сравнении с аналогичными программами.

Перечень поддерживаемых OpenDiag Mobile блоков по протоколу Bluetooth:

ВАЗ:

  • BOSCH M1.5.4 R83
  • BOSCH M1.5.4 E2
  • BOSCH MP7.0 E3
  • BOSCH MP7.0 E2
  • BOSCH M7.9.7 E3/E4
  • BOSCH M7.9.7 E2
  • BOSCH ME17.9.7
  • Январь-5 R83
  • Январь-5 E2
  • Январь 7.2 E2
  • Ителма VS5.1 E2
  • Ителма VS5.1 R83
  • Ителма/Автэл M73 E3
  • Ителма M74
  • Ителма M74K (Классика)
  • Ителма M74CAN
  • Ителма M74CAN MAP
  • Ителма M75

ГАЗ / УАЗ:

  • Микас VS8 E2
  • Микас 11 E2

ЗАЗ:

  • Микас 10.3/11.3
  • Микас 7.6

Приложение полностью на русском языке, имеет несколько тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

Видео-инструкция по работе с автосканером ELM327 bluetooth ODB2
