Как проверить аккумулятор автомобиля на работоспособность
Самостоятельно проверить аккумулятор автомобиля на работоспособность может любой автолюбитель, имеющий базовые знания по электротехнике и доступный набор инструментов. Обычно проблемы с АКБ появляются при наступлении холодов, так как минусовые температуры негативно сказываются на электрооборудовании авто, значительно увеличивая нагрузку на аккумулятор.
Умение проверять аккумулятор на работоспособность может понадобиться не только в процессе эксплуатации автомобиля, но и для проверки б/у аккумуляторной батареи после её восстановления, или для проверки аккумулятора при покупке машины с рук.
В этой статье мы расскажем о том, как проверить аккумулятор автомобиля на работоспособность при помощи мультиметра, ареометра и нагрузочной вилки. А внизу страницы смотрите видео о самостоятельной проверке аккумулятора в домашних условиях.
Также Вам могут быть интересны следующие материалы нашего сайта:
Начинать проверку аккумулятора на работоспособность необходимо с его внешнего осмотра. Естественно, что перед осмотром АКБ нужно снять с автомобиля и установить в удобное хорошо освещённое место. Во время осмотра убедитесь в том, что корпус аккумулятора не имеет повреждений, а его поверхность достаточно чистая (без следов грязи и потёков электролита).

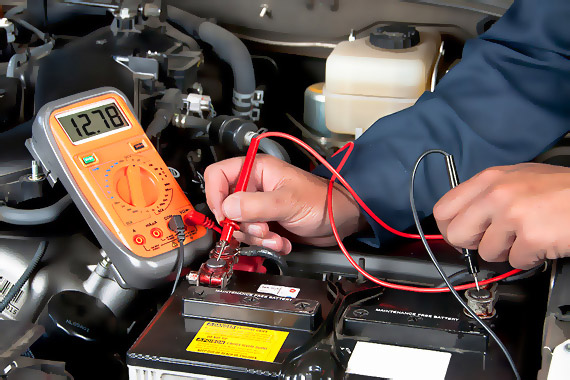

Как проверить аккумулятор мультиметром
Мультиметр – это один из самых популярных и доступных приборов для измерения различных электрических параметров. Проверить аккумулятор мультиметром можно на уровень разряженности батареи и на наличие в ней утечек тока.
Если во время осмотра аккумуляторной батареи на её поверхности были обнаружены потёки электролита, значит, скорее всего, через них происходит утечка тока, приводящая к быстрому саморазряду. Проверить аккумулятор на утечку тока при помощи мультиметра очень просто:
- Переключите мультиметр в режим вольтметра (измерение постоянного напряжения до 20 Вольт);
- Красный щуп мультиметра (плюсовой) соедините с плюсовой клеммой аккумулятора, а контактом черного щупа медленно проведите по корпусу батареи в местах потёков электролита или других загрязнений.
- При наличии утечек тока вы увидите на экране мультиметра показания напряжения, которые будут больше нуля.
Даже если показания мультиметра говорят о том, что утечек электрического тока нет, то потёки электролита и другие загрязнения всё равно следует устранить при помощи ветоши, смоченной в 6% содовом растворе (одна столовая ложка соды на стакан теплой воды).
Для проверки мультиметром уровня разряда аккумулятора автомобиля нужно, как и в предыдущем случае, включить его в режим измерения постоянного напряжения с пределом до 20 Вольт, и измерить напряжение на клеммах АКБ.
В таблице ниже приведены значения зависимости напряжения на клеммах аккумулятора без нагрузки от его степени заряда:
Показания вольтметра без нагрузки |
>12,7 В | 12,5 В | 12,3 В | 12,1 В | <11,9 В |
Процент заряженности АКБ | 100% | 75% | 50% | 25% | 0% |
Таким образом, если напряжение на клеммах не подключенного к нагрузке аккумулятора составляет менее 12,7 В, то это означает, что он заряжен не полностью. Напряжение менее 11,9 В говорит о том, что батарея разряжена и не сможет выполнять возложенные на неё функции в автомобиле.
Как проверить аккумулятор ареометром и мерной трубкой
Электролит – это кровь любой аккумуляторной батареи. Поэтому чтобы проверить аккумулятор автомобиля на работоспособность, нужно обязательно измерить уровень и плотность электролита в нём.
Уровень электролита измеряется при помощи прозрачной стеклянной мерной трубки, а его плотность – специальным прибором, который называется ареометр. И уровень, и плотность электролита замеряются в каждой банке (отверстие для заливки электролита) аккумулятора отдельно.

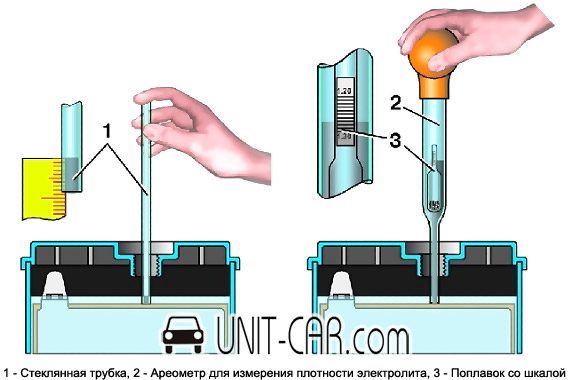

Чтобы узнать уровень электролита в конкретной банке аккумуляторной батареи нужно опустить в неё мерную трубку, а после того как она упрется в сетку сепаратора, пальцем зажать её верхний конец (как на рисунке выше) и вытащить наружу. В нижнем конце трубки будет находиться электролит, уровень которого соответствует уровню электролита в банке аккумулятора.
Нормальным уровнем электролита в банках аккумулятора считается уровень, соответствующий 10-15 мм.
При пониженном уровне электролита в банке, следует долить дистиллированную воду. А если уровень повышен, то его нужно привести в соответствие с нормой.
Также обратите внимание на цвет электролита – он должен быть прозрачным. Его потемнение указывает на оплывание пластин аккумулятора, вызванное нарушением режима зарядки или попаданием внутрь каких-то посторонних примесей, и говорит о скорой потере батареей способности держать нагрузку.
Плотность электролита также измеряется в каждой банке АКБ отдельно. При проверке аккумулятора автомобиля на работоспособность, по плотности электролита можно определить степень его разряда.
Чтобы проверить плотность аккумулятора ареометром необходимо патрубок прибора опустить до упора в открытую банку АКБ, после чего, при помощи груши в его верхней части, нужно втянуть внутрь такое количество электролита, чтобы поплавок всплыл. В результате, деления на поплавке внутри колбы ареометра укажут плотность электролита, находящегося в нём.
Подробнее о том, как проверить плотность аккумулятора ареометром, смотрите на видео в конце этой статьи.
В таблице ниже приведены нормы значений плотности электролита в автомобильных аккумуляторах, в зависимости от климатических зон эксплуатации автомобиля.
Климатические зоны (средняя месячная температура воздуха в январе) | Плотность электролита приведенная к 25 °С, г/см3 | |
Заливаемого | В полностью заряженной батарее | |
Очень холодная зона (от -50 °С до -30 °С) |
1,27 | 1,29 |
Холодная зона (от -30 °С до -15 °С) |
1,26 | 1,28 |
Умеренная зона (от -15 °С до -4 °С) |
1,24 | 1,26 |
Жаркая зона (от -15 °С до +4 °С) |
1,22 | 1,24 |
Тёплая влажная зона (от +4 °С до +6 °С) |
1,20 | 1,22 |
Принято считать, что для России нормальная плотность электролита в аккумуляторе автомобиля составляет 1,27 г/см3.
Понижение плотности электролита на 0,01 г/см3 от нормы соответствует его разряженности (потере ёмкости) примерно на 5-6%. Таким образом, если ареометр покажет, что замеряемая плотность электролита равна, к примеру, 1,22 г/см3, то это означает, что аккумулятор разряжен на 25-30%.

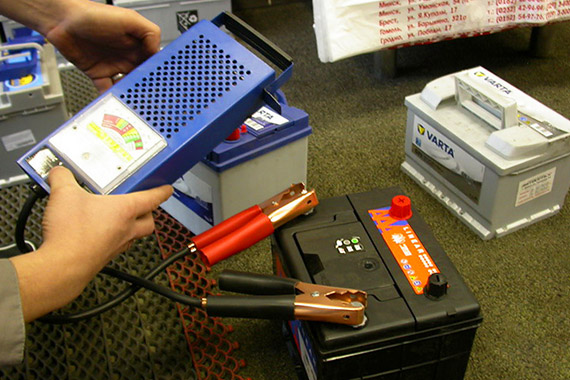

Как проверить аккумулятор нагрузочной вилкой
Проверка аккумулятора нагрузочной вилкой позволяет сделать наиболее точный вывод о его работоспособности под нагрузкой. Нагрузочная вилка представляет собой вольтметр, параллельно которому подключается сопротивление, имитирующее нагрузку стартера на аккумулятор автомобиля (имитация режима запуска двигателя). Таким образом, при наличии нагрузочной вилки можно проверить АКБ и без цифрового мультиметра.
Перед тем как проверить аккумулятор нагрузочной вилкой, нужно переключить её в режим вольтметра (отключить нагрузочное сопротивление) и измерить напряжение на клеммах батареи. Полученный результат позволит оценить степень заряженности АКБ (таблицу зависимости уровня заряда от напряжения в ненагруженном состоянии мы приводили выше).
Убедившись в том, что аккумулятор полностью заряжен, а уровень и плотность электролита в норме, можно его проверять под нагрузкой. Для этого к нагрузочной вилке подключают нагрузку и снова измеряют напряжение на клеммах батареи.
Обратите внимание, что при проверке аккумулятора под нагрузкой, показания вольтметра считываются в конце пятой секунды измерения!
После снятия нагрузки с батареи, напряжение на его клеммах должно вернуться к первоначальному значению.
В зависимости от напряжения, измеренного в конце пятой секунды проверки под нагрузкой, можно делать окончательные выводы о работоспособности аккумулятора автомобиля, сверяя результаты с этой таблицей:
Показания вольтметра под нагрузкой | >10,2 В | 9,6 В | 9,0 В | 8,4 В | <7,8 В |
Процент заряженности АКБ | 100% | 75% | 50% | 25% | 0% |
Подводя итог, хотим ещё раз отметить четыре основных параметра, на которые нужно обращать внимание при проверке аккумулятора автомобиля на работоспособность:
- Напряжение на клеммах без нагрузки должно составлять не менее 12,7 В.
- Напряжение под нагрузкой – не менее 10,2 В.
- Уровень электролита в банках АКБ – 10-15 мм.
- Плотность электролита – 1,27 г/см3 (для северных регионов России – 1,29 г/см3).
Более точные значения указанных параметров, относительно результатов проверки вашего аккумулятора, смотрите в таблицах выше.
