Расшифровка маркировки автомобильных шин

Маркировка шин

Расшифровать маркировку шины достаточно просто. При этом не многие автолюбители могут с ходу разобраться в таких обозначениях, как индекс скорости, нагрузки или конструкции шины. Случается что из всех надписей на колесе лишь название фирмы понятно и не вызывает вопросов. Поэтому предлагаем заняться расшифровкой этих "шифрограмм" на автошинах вместе.

На самом деле, обозначения нанесенные на поверхности автомобильных покрышек не представляют собой ничего сложного и содержат набор технических параметров и другой полезной информации. В маркировке указывается размер шины, её тип, максимально допустимая скорость, предельная нагрузка, модель, год выпуска, и еще ряд дополнительных данных.

В конце этой статьи смотрите видео, которое также поможет разобраться с расшифровкой маркировки автомобильных шин.

А при подборе нового типоразмера колес Вам, наверняка, пригодится наш визуальный шинный калькулятор.

Кроме того, на нашем сайте есть подробная информация о маркировке дисков для легковых автомобилей и кроссоверов.

Маркировка шин для легковых автомобилей

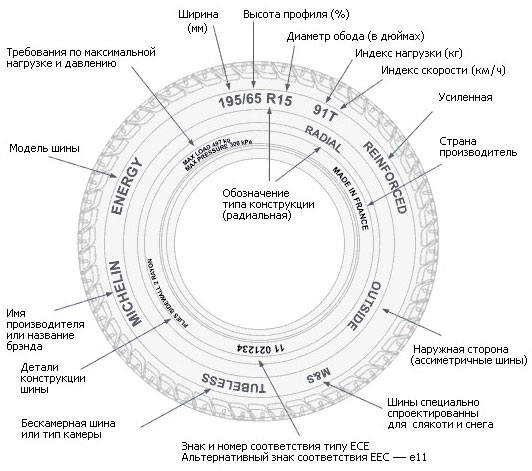

На рисунке ниже показан принцип маркировки шин с расшифровкой обозначений на них, который используется ведущими производителями автопокрышек.

Расшифровка маркировки шин

Маркировка автомобильных шин состоит из ряда цифровых и буквенных обозначений, расшифровка которых позволяет узнать полную информацию о них:

  • Производитель;
  • Модель и тип протектора;
  • Индексы: скорости, нагрузки, конструкции;
  • Размеры (ширина, высота профиля, диаметр обода);
  • Тип шины;
  • Дополнительная маркировка (дата производства, страна производитель, знаки соответствия, место установки и т.д.).

Ниже мы рассмотрим подробно каждое из этих обозначений в маркировке.

Производители шин

Первое, на что обычно обращают внимание автолюбители, так это на производителя покрышек. Среди самых известных брендов выделяются изделия компаний:

  • Dunlop,
  • Bridgestone,
  • Michelin,
  • Pirelli,
  • Metzeller,
  • Heidenau,
  • Continental,
  • IRC.

Принято считать, что чем солиднее бренд, тем качественнее колеса. Но, как показывает практика – это не всегда так.

Многие именитые компании, например Michelin, имеют свои производства за рубежом и кроме французской резины можно попасть на шины, изготовленные в Испании и Сербии, а то и на Тайване. И качество этих изделий может очень сильно отличаться, как, впрочем, и цена.

Менее известными на рынке автомобильных шин являются торговые марки: Mitas, Cheng Shin, AvonShinco, Sava, Kenda, Duro, Maxxis.

Модель и тип протектора

Шины должны, прежде всего, соответствовать требованиям, предъявляемым производителем автомобиля. Поэтому начинать подбор покрышек, на наш взгляд, следует с выбора определенной модели и типа протектора.

В зависимости от типа протектора автошины могут быть:

  1. Спортивные и полуспортивные;
  2. Городские и дорожные;
  3. Вседорожные и универсальные.

Также можно встретить шины без рисунка (слик) которые обеспечивают оптимальное сцепление с максимально ровным и сухим дорожным покрытием, и дождевые – для уверенной езды по мокрым дорогам.

К примеру, известными моделями автомобильных покрышек компании Michelin являются Bopper, Macadam, Pilot City, Pilot Power и Pilot Sport. Каждая модель имеет свои конструктивные особенности и состав резины.

Далее специалисты рекомендуют обратить внимание на такие специфические параметры, как индексы скорости, нагрузки и конструкции шины.

Индекс скорости

Индекс скорости условно обозначает максимально допустимую скорость колеса. В таблице ниже приведена расшифровка индексов скорости автомобильных шин.

Таблица 1 – Индексы скорости шин

Индекс скорости Скорость (км/ч) Индекс скорости Скорость (км/ч) Индекс скорости Скорость (км/ч)
L 120 R 170 V 240
M 130 S 180 W 270
N 140 T 190 Y 300
P 150 U 200 ZR >240
Q 160 H 210 ZR(Y) >300

Значения индекса скорости обозначаются буквами от «А» (скорость 40 км/ч) до «Z» (скорость более 300 км/ч). Правда, разработчики стандарта несколько нарушили алфавитную последовательность, разместив «Н» (скорость до 210 км/ч) между литерами «U» и «V».

Индекс нагрузки

Индекс нагрузки указывает на максимально допустимую нагрузку на покрышку при максимальном внутреннем давлении воздуха в ней. В следующий таблице приведена расшифровка индексов нагрузки в маркировке шин.

Таблица 2 – Индексы нагрузки шин

Индекс нагрузки Макс. нагрузка (кг) Индекс нагрузки Макс. нагрузка (кг) Индекс нагрузки Макс. нагрузка (кг)
50 190 67 307 84 500
51 195 68 315 85 512
52 200 69 325 86 530
53 206 70 335 87 545
54 212 71 345 88 560
55 218 72 355 89 580
56 224 73 365 90 600
57 230 74 375 91 615
58 236 75 387 92 630
59 243 76 400 93 650
60 250 77 412 94 670
61 257 78 425 95 690
62 265 79 437 96 710
63 272 80 450 97 730
64 280 81 462 98 750
65 290 82 475 99 775
66 300 83 487 100 800

Для шин легковых автомобилей индексы нагрузки обозначаются цифрами от «50» (максимальная нагрузка равна 190 кг) до «100» (максимальная нагрузка – 800 кг). Кроме того, встречаются обозначение максимальной нагрузки как в килограммах (KG) так и в фунтах (LBS) – «Max. Load 212KG» или «Max. Load 467LBS».

Максимально допустимое давление воздуха указывается в килопаскалях (kpa) или фунтах (psi) на квадратный дюйм. Соотношение между килопаскалем и фунтом составляет 6,9 кПа = 1 psi. Например, «290 kpa (42psi) сold». Параметры указываются для шин в «холодном» состоянии.

Полезная ссылка: Таблицы давления в шинах по марке автомобиля.

Не стоит, наверное, напоминать, что превышение допустимых значений может вызвать довольно серьезные повреждения колёс. Поэтому выбирайте покрышки с небольшим запасом, чтобы избежать нестандартных ситуаций на дороге. Подробней о том, как правильно это делать читайте здесь.

Индекс конструкции

С помощью индекса конструкции производитель шин обозначает их некоторые конструктивные особенности:

  1. Радиальные шины получили наибольшее распространение. Они имеют маркировку в виде буквы «R», что означает радиальное расположение нитей корда, а также неравновесную конструкцию профиля. Радиальные шины обладают большой грузоподъемностью и эластичностью.
  2. Шины диагональной конструкции маркируются значком «–». В них перекрещенные нити корда и брекера расположены под углом 30-40 градусов к проходящей через ось плоскости. Такие покрышки имеют равновесную конструкцию.

Размеры шин

Размер при маркировке шин традиционно обозначается числовым выражением соотношения Х/Y-Z, где:

  • Х – поперечное сечение (ширина) профиля в миллиметрах,
  • Y – соотношение высоты профиля к ширине в процентах,
  • Z – размер посадочного внутреннего кольца шины в дюймах.

Например, маркировка «205/60-18» означает, что поперечное сечение покрышки равно 205 мм, значение отношения высоты к ширине равно 60%, а посадочный размер внутреннего кольца шины равен 18 дюймов.

В случаях если ширина указывается в дюймах (3,00-10), то высота профиля в маркировке не обозначается. Иногда высоту профиля еще называют серией шины. При этом в полнопрофильных покрышках со стандартным значением отношения высоты к ширине (80 или 82 процента), номер серии также может не указываться.

К примеру, иногда встречается такая маркировка – 185 R14 C 102 Q.

Тип шины

Несмотря на особую популярность бескамерных покрышек, колеса с камерми все еще встречаются довольно часто.

  • Автошины предназначенные для использования вместе с камерой, маркируются буквами «ТТ» (аббревиатура от Tube Type).
  • Бескамерные шины обозначаются буквами «TL» (Tubeless).

Герметичность бескамерных покрышек достигается за счет применения в них слоя специальной резины, которая наносится на внутреннее кольцо, прилегающее к ободу колесного диска. Они фиксируются на ободе за счет конструктивных элементов диска (так называемых, хампов).

Теоретически бескамерную шину можно использовать и с камерой. При этом стоит помнить, что конструкция внутренней полости таких покрышек не рассчитана на контакт с камерой, что отрицательно сказывается на сроке службы камеры.

Также, не имеет ни какого смысла устанавливать камерные покрышки (типа «ТТ») на легкосплавные диски, которые предполагают использование бескамерных шин.

Больше информации с рекомендациями по использованию колесных дисков можно найти по ссылке: Какие диски лучше – литые или штампованные?

Дополнительная маркировка шин

Кроме перечисленных выше параметров на боковине покрышки часто можно встретить ряд других обозначений, несколько усложняющих расшифровку маркировки.

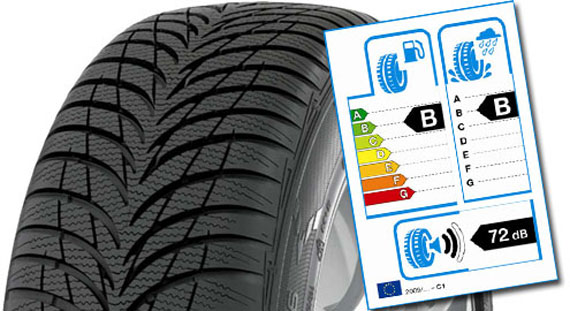

Дополнительная маркировка шин

Например, три или четыре цифры в овале обозначают неделю и год выпуска шины. Некоторые производители включают дату изготовления в индивидуальный (серийный) номер покрышки:

  • Шины, изготовленные до 2000-го года, имеют трехзначную дату выпуска: (159), что означает 15-я неделя 1999 года.
  • После 2000-го года применяется четырехзначная нумерация: (0501) – 5 неделя 2001 года.

Некоторые шины могут иметь специфические маркировки, гласящие о том, что их можно устанавливать только на передние или задние колеса:

  • Буква «F», а также надписи «Front Wheel Only» или «Front Wheel».
  • Надпись «Rear Wheel» означает, что эта покрышка устанавливается на заднее колесо.
  • Надпись «Rotation» или фигурная стрелка говорит о направлении вращения шины.

На покрышках с симметричным рисунком подобные обозначения отсутствуют, следовательно, их разрешается устанавливать любой стороной.

Производитель также стремится подчеркнуть, что его изделия отличаются высоким качеством, размещая на покрышках маркировку типа «TREAD: 2 PL- RAYON: 2 PL-STEEL». Эта надпись обозначает, что брекет шины изготовлен из двух слоев вискозного и двух слоев металлического корда. Обозначение «SIDEWALL 2 PL-RAYON» гласит о количестве слоев и материале каркаса.

Не меньше внимания уделяют производители шин и вопросам безопасности. Именно поэтому маркировка может «рассказать» о проведенных испытаниях и о допуске к эксплуатации данных покрышек на территории отдельной страны:

  • Если эксплуатация шины разрешена на территории США, то маркировка DOT свидетельствует о соответствующем допуске Department оf Transportation (Транспортный Департамент США).
  • Если испытания проводились по нормативам №75 ЕЭК ООН, то на шине должна быть маркировка ЕСЕ R75. В обозначении Е1 75R 005-4163 указана страна, где проводились испытания (Е1 – испытано в Германии) и серийный номер (4163). 005 – это номер официального утверждения.

Видео-инструкция по расшифровке маркировки шин
