Проверка исправности датчика давления топлива мультиметром

Автор: Админ 25.06.2026 23:35

Неисправный датчик давления топлива меняет работу двигателя без явного внешнего дефекта. Мотор теряет тягу, пуск затягивается, холостой ход плавает, отклик на педаль газа запаздывает. Блок управления получает искаженный сигнал и неверно подбирает подачу горючего. При резком разгоне проявляются провалы, а на панели иногда загорается предупреждение о неисправности системы.

Что показывает проверка

Мультиметр не заменяет полный стендовый контроль, но выявляет главные электрические отклонения. Прибор показывает наличие опорного питания, состояние массы и характер сигнала на выходе чувствительного элемента. Если на разъеме нет питания, причина скрыта в проводке, предохранителе, контакте или блоке управления. Если питание и масса присутствуют, а выходной канал ведет себя нелогично, круг поиска сужается.

Перед замером глушат двигатель и снимают нагрузку с цепи зажигания. Разъем осматривают без спешки: трещина корпуса, следы влаги, окисление клемм, ослабленный фиксатор и замятый провод меняют показания сильнее самого узла. Затем сверяют схему контактов по техническим данным машины. Работа без распиновки ведет к ложным выводам и риску короткого замыкания.

Порядок действий

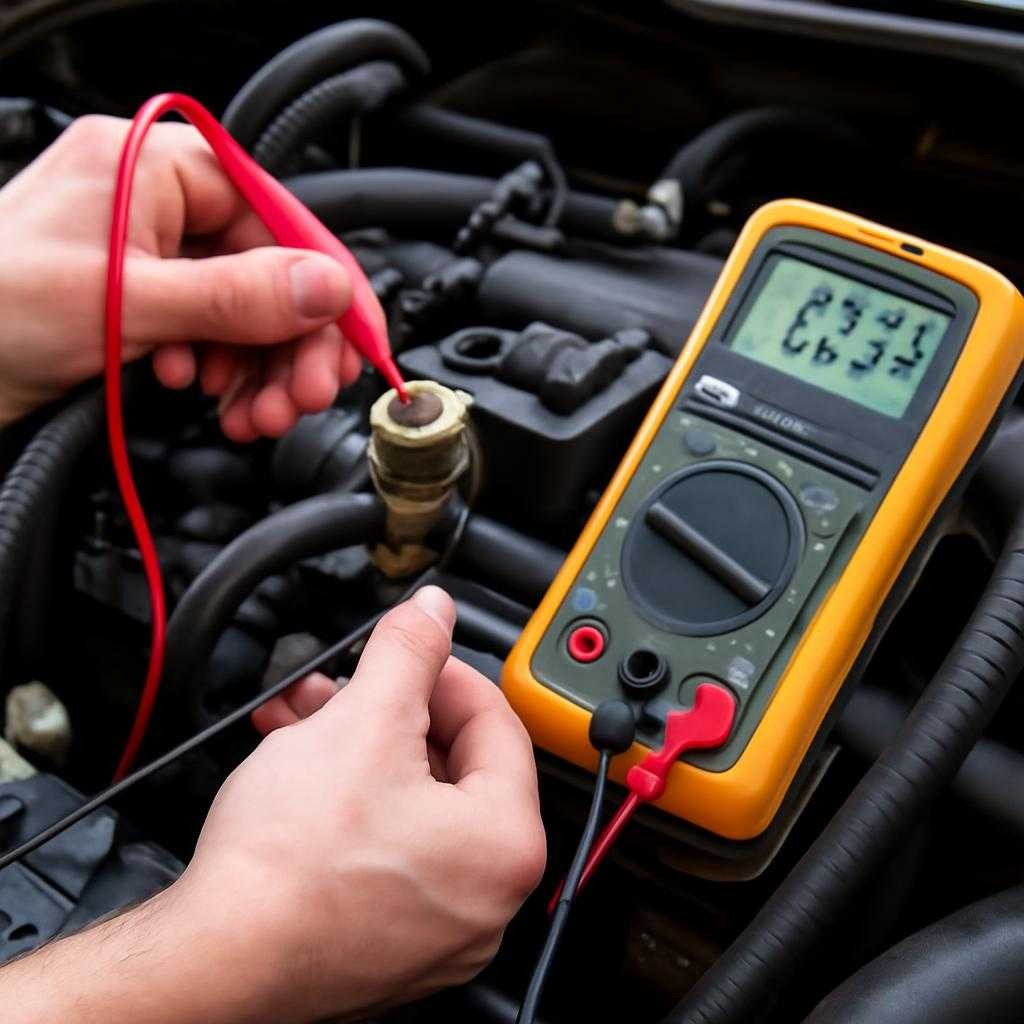

Первый шаг — проверка питания. Щупы подключают к выводу опорного напряжения и массе. При включенном зажигании на исправной линии присутствует стабильное питание, без резких скачков и провалов. Если значение отсутствует, искать дефект в самом измерителе давления рано.

Второй шаг — проверка массы. Один щуп ставят на массу разъема, второй — на надежную точку кузова или двигателя. Исправная цепь дает минимальное сопротивлениесопротивление либо подтверждает уверенный контакт по режиму прозвонки. Повышенное сопротивление указывает на окисление, надлом жилы, ослабленную обжимку или загрязненный контактный участок.

Третий шаг — оценка сигнального провода. Разъем подключают обратно, затем выполняют замер по тыльной стороне контакта, не повреждая изоляцию. При включенном зажигании и во время работы мотора сигнал меняется плавно, без хаотичных скачков и внезапного обрыва. Ровная реакция на изменение режима указывает на живую электрическую часть, а неподвижное значение или резкие провалы говорят о внутреннем дефекте либо проблеме в цепи.

Как отличить поломку

Исправный датчик давления топлива не выдает постоянный максимум или ноль без связи с режимом работы двигателя. Если напряжение зависло в одной точке и не меняется при пуске, перегазовке и сбросе оборотов, чувствительный элемент утратил связь с реальным давлением либо внутри нарушилась электронная часть. Плавающий сигнал с разрывами указывает на плохой контакт в разъеме, перелом провода под изоляцией или нестабильную массу. Медленное изменение без резких срывов ближе к загрязнению канала, чем к электрическому обрыву.

Есть и важное ограничение метода. Мультиметр видит усредненную картину и не ловит краткие провалы сигнала под нагрузкой. По этой причине спорные случаи требуют сверки с механическим манометром, осциллографом или контрольными данными блока управления. Иначе замена исправной детали становится дорогой ошибкой.

Типичные ошибки

Главная ошибка при процедуре — прокол изоляции иглой ради удобства. Через поврежденную оболочку внутрь попадаетт влага, затем жила окисляется и дефект растет скрытно. Вторая ошибка связана с замером сопротивления на подключенном разъеме под напряжением. Такой прием искажает показания прибора и создает риск повреждения цепи.

Третья ошибка возникает при попытке судить о состоянии узла без учета поведения двигателя. Если мотор теряет тягу из-за насоса, фильтра, регулятора или подсоса воздуха, сигнальная линия датчика остается исправной. Проверка датчика давления топлива мультиметром приносит результат при одном условии: мастер отделяет неисправность цепи от механической проблемы подачи горючего. Без такого разделения поиск затягивается, а список подозреваемых деталей растет без пользы.

Отдельное внимание уделяют разъему после завершения работ. Контакты садятся плотно, фиксатор защелкивается без перекоса, жгут не натягивается и не касается горячих деталей. Если сбой исчезает от шевеления колодки, причина скрыта не в корпусе чувствительного элемента, а в соединении. Для точного диагноза ценна не одна цифра на экране прибора, а связка признаков: питание, масса, форма сигнала и поведение двигателя под разной нагрузкой.
