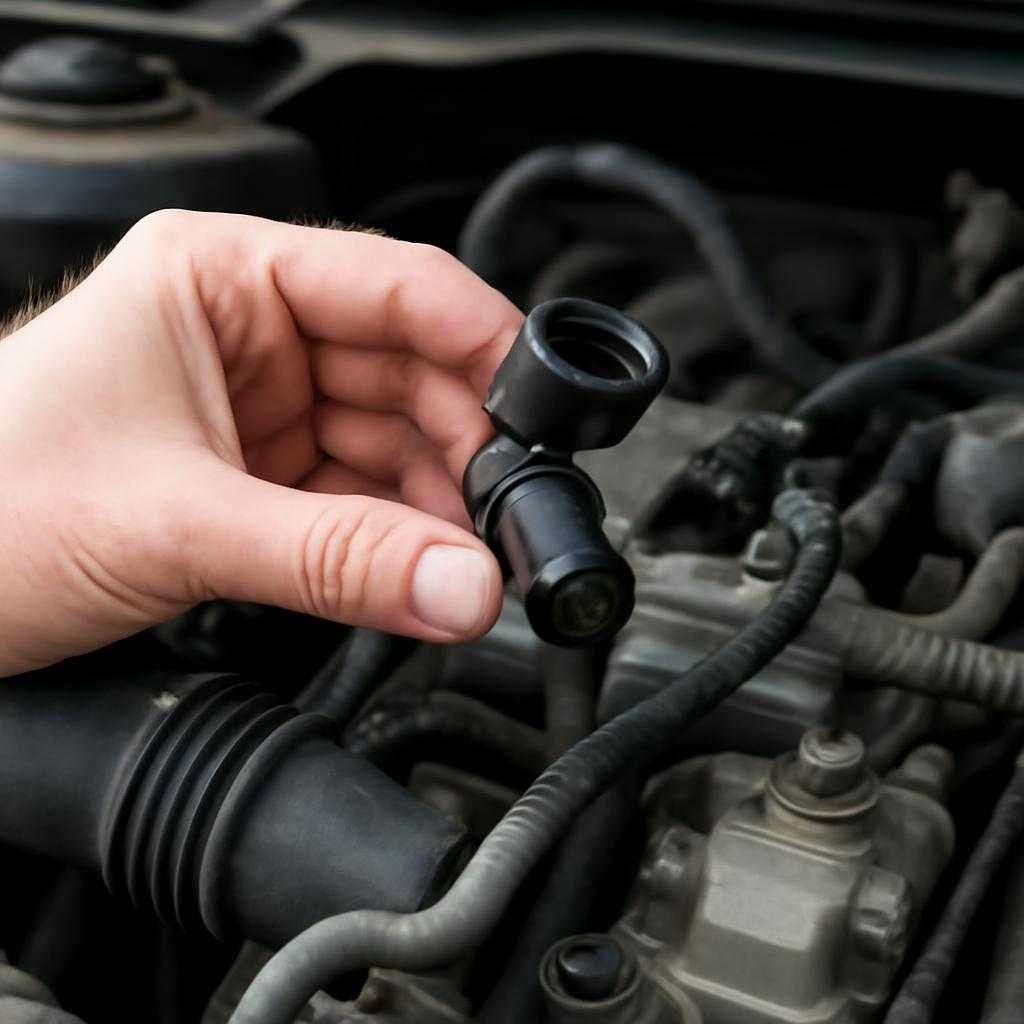

Проверка исправности датчика положения распредвала без снятия

Автор: Админ 25.06.2026 06:23

Признаки неисправности

Датчик положения распределительного вала проверяют на месте, когда мотор запускается с задержкой, теряет тягу на разгоне или глохнет на холостом ходу. Блок управления в такой ситуации получает искаженный сигнал либо не видит его совсем. Похожую картину дают обрыв провода, окисление контактов и смещение метки синхронизации. По внешним признакам нельзя сразу обвинять сам узел.

Сначала осматривают разъем и жгут возле головки блока. На участке рядом с двигателем изоляция твердеет от нагрева, перетирается о кромку и трескается у входа в колодку. Следы масла внутри фишки нарушают контакт и меняют форму импульса. Если защелка сломана, колодка сидит неплотно и связь пропадает на вибрации.

Следующий шаг — проверка питания. На одном контакте присутствует опорное напряжение, на другом идет масса, на третьем формируется сигнальный провод. Схему распиновки берут из документации к конкретному мотору, иначе измерение теряет смысл. При включенном зажигании на питающей линии ищут наличие напряжения, а на массе — надежное соединение с корпусом.

Если питание пропало, источник ищут раньше по цепи. Причиной выступает перегнивший участок жгута, ослабленный контакт в промежуточной колодке или дефект блока управления. При плохой массе напряжение на разъеме выглядит нормальным, но сигнал срывается под нагрузкой. По этой детали легко спутать неполадку проводки с отказом чувствительного элемента.

Проверка сигнала

Для сигнального вывода удобнее брать мультиметр с режимом измерения напряжения и наблюдать изменение показаний при прокрутке стартером. Статичное значение без которогоколебаний указывает на обрыв цепи, короткое замыкание либо внутренний дефект. Для датчика на эффекте Холла картина видна отчетливее: сигнал меняется при вращении вала. Индуктивный вариант проверяют по переменному напряжению, которое возникает во время прокрутки.

Осциллограф дает точный ответ по форме импульса. На исправной цепи виден ровный прямоугольный или синусоидальный рисунок, без провалов и хаотичных скачков. Смазанный фронт, шум и пропуски зубьев указывают не всегда на сам прибор. Источник искажения скрывается в зазоре, загрязнение торца, биение задающего диска или слабом питании.

Без прибора с экраном полезно сравнить данные сканера по синхронизации коленчатого и распределительного валов. Если блок фиксирует рассогласование фаз, причина лежит не в электрической части одной цепи. Подобный код появляется при растянутой цепи, перескоке ремня, повреждение шпонки или неверной установке после ремонта. Тогда замена датчика не изменит поведение двигателя.

Отдельно проверяют сопротивление проводов между разъемом и блоком управления. Замер выполняют на обесточенной системе. Повышенное сопротивление на сигнальной жиле гасит импульс, а межжильное замыкание создает ложные срабатывания. При шевелении жгута показания не должны прыгать.

Типичные ошибки

Распространенная ошибка — оценка узла по одному коду неисправности. Блок фиксирует следствие, а не корень сбоя. При низком напряжении бортсети, плохой массе двигателя или просадке при пуске код укажет на датчик, хотя причина лежит вне него. По этой схеме нередко меняют исправную деталь.

Вторая ошибка связана с грязью на торце чувчувствительного элемента. Металлическая пыль налипает на магнитную часть и ослабляет считывание метки. Похожий эффект дает избыточный зазор между торцом и задающим диском. Если крепление ослабло, корпус смещается, а сигнал теряет стабильность.

Третья ошибка — проверка без учета температуры. На холодном моторе цепь работает ровно, а прогретый двигатель дает обрыв внутри корпуса или в жилье возле разъема. Полезно повторить измерение сразу после остановки, когда нагрев достигает пика. Такой подход выявляет скрытые трещины пайки и надлом меди под изоляцией.

проверка датчика положения распредвала дает точный результат, когда осмотр, питание, масса, сигнал и синхронизация идут в одном порядке. Сначала исключают разъем и жгут, затем смотрят форму импульса и связь с фазами газораспределения. Такой маршрут отделяет отказ чувствительного элемента от дефекта проводки и механического сбоя привода. При исправной цепи и нарушенной синхронизации внимание переводят на метки, привод и задающий диск.
