Проверка исправности датчика положения коленвала без снятия

Автор: Админ 24.06.2026 08:10

Признаки неисправности

Исправный узел передает блоку управления ровный сигнал о вращении вала. При сборе двигатель теряет синхронизацию, пуск затягивается, холостой ход плавает, тяга пропадает без явной связи с нагрузкой. В памяти блока нередко появляется ошибка по цепи синхронизации, но один код не раскрывает причину. Сначала отделяют электрический дефект от механического смещения, загрязнения и повреждения проводки.

Проверку начинают с внешнего осмотра на месте. Корпус осматривают на трещины, следы масла, налет грязи и перекос в посадке. Разъем проверяют отдельно: люфт, окисление, ослабленный фиксатор, надлом изоляции у входа жгута. Если провод лежит у горячих частей или касается кромки кронштейна, сбой нередко скрыт в жиле, а не в самом чувствительном элементе.

Далее оценивают зазор между торцом и задающим диском. При увеличенном расстоянии сигнал слабеет, при касании появляется стружка на магнитной части и ложные импульсы. Без демонтажа видят не весь венец, зато доступный сектор уже показывает картину. Сбитый зуб, ржавчина, налипшая грязь или биение диска нарушают равномерность считывания и дают те же симптомы, что и электрический обрыв.

Электрическая часть

Следующий шаг — питание и масса на разъеме. На одном типе узла проверяют опорное напряжение и надежность обратного провода, на другом оценивают целостность катушки по сопротивлению. Замер выполняют на заглушенном моторе, затем повторяют при прокрутке стартером. Если питание пропадает под нагрузкой, причина скрыта в жгуте, контакте разъема или в точке массы, а не в чувствительном элементе.

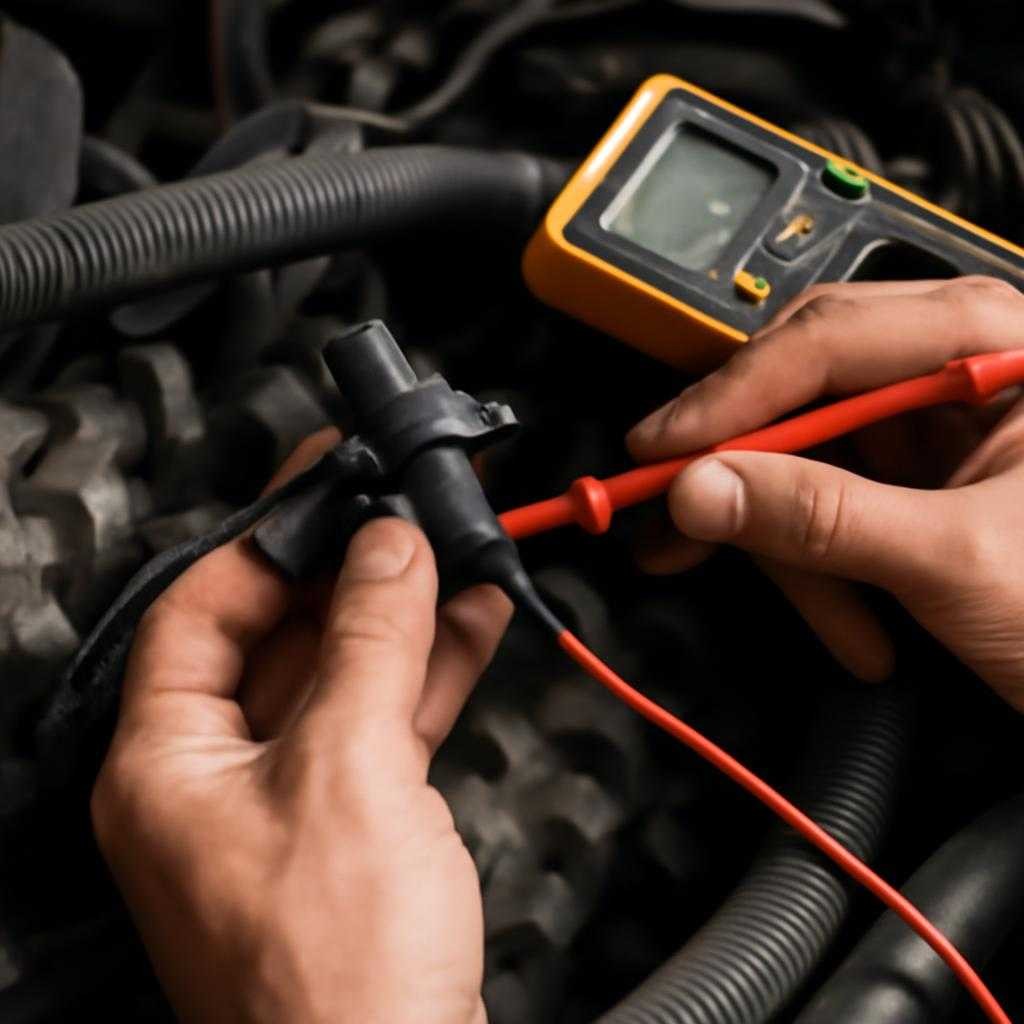

При наличии мультиметра смотрят реакцию сигнального вывода во время прокрутки. Для индуктивного исполнения важен рост переменного напряжения, для варианта с питанием — переключение сигнала между уровнями. Неровные скачки, провалы и тишина на исправном питании указывают на внутренний дефект либо на неверный зазор. Сравнение в покое и при вращении дает больше пользы, чем один статический замер.

Осциллограф раскрывает картину точнее. По форме импульсов видны пропуски, шум, срыв фронтов и искажение из-за поврежденного зуба. Если линия сигнала чистая, а запуск все равно сорван, переходят к проверке фазировки, соединений блока управления и механической части привода. Проверка датчика положения коленвала без снятия через осциллограф ценна тем, что показывает работу узла в реальных условиях, без вмешательства в посадку.

Типовые ошибки

Главная ошибка — делать вывод по одному измерению сопротивления. Катушка нередко выглядит исправной на холодном моторе, а сбой появляется после прогрева. Вторая ошибка связана с разъемом: щуп упирают в контакт с усилием, временно восстанавливают цепь и получают ложную картину. Третья ошибка — игнорировать состояние венца, хотя именно он формирует импульсы для считывания.

Отдельно проверяют поведение двигателя при шевелении жгута. Если обороты меняются, мотор глохнет или пуск внезапно восстанавливается, повреждение ищут в проводе, изгибе у разъема или в скрытом переломе жилы. Такой признак ценнее, чем чистый корпус и новый внешний вид детали. При осмотре полезно искать следы недавнего ремонта: перетянутый крепеж, неверную прокладку жгута, смещенный кронштейн.

Проверка биз демонтажа теряет смысл, когда доступ закрыт и нельзя оценить зазор, диск и состояние разъема. В такой ситуации замеры дают половину картины. Если питание, масса и форма сигнала в норме, а симптомы сохраняются, источник сбоя ищут в фазировке, проводке до блока, шкиве, венце и соседних узлах синхронизации. Проверка датчика положения коленвала без снятия дает точный ответ при последовательном осмотре, а не при замене детали наугад.
