Проверка датчика положения дроссельной заслонки без снятия узла

Автор: Админ 22.06.2026 00:00

Признаки неисправности

Двигатель с изношенным узлам управления подачей воздуха меняет поведение без явной системы. Обороты плавают на холостом ходу, отклик на педаль запаздывает, при трогании появляется провал. Автомобиль дергается при плавном разгоне, а расход топлива растет без иной видимой причины. При резком нажатии педали силовой агрегат порой захлебывается, хотя зажигание и подача горючего остаются исправными.

Описанные признаки не указывают на один источник сбоя. Похожую картину дают подсос воздуха, грязь в дроссельном узле, повреждение проводки и окисление разъема. По этой причине проверку ведут по цепочке, без угадывания. Сначала осматривают колодку, жгут и крепление корпуса, затем переходят к замерам на подключенном разъеме.

Что подготовить

Для работы берут мультиметр с тонкими щупами, булавки для аккуратного контакта с проводом и схему выводов. Подойдет и диагностический прибор, если он показывает угол открытия или напряжение сигнала. Двигатель глушат, зажигание выключают, колодку осматривают на следы влаги, зеленый налет и ослабленный фиксатор. Если контакт болтается, измерения потеряют смысл, поскольку скачки придут из соединения, а не из чувствительного элемента.

На большинстве машин питание приходит по опорной линии, масса идет отдельным проводом, а третий вывод отдает сигнал в блок управления. Без схемы легко перепутать назначение контактов и получить ложный вывод. Щупы вводят с тыльной стороны разъема, не разжимая клеммы внутри колодки. Грубое прокалывание изоляции создает будущий очаг коррозии и добавляет скрытый дефект.

Порядок проверки

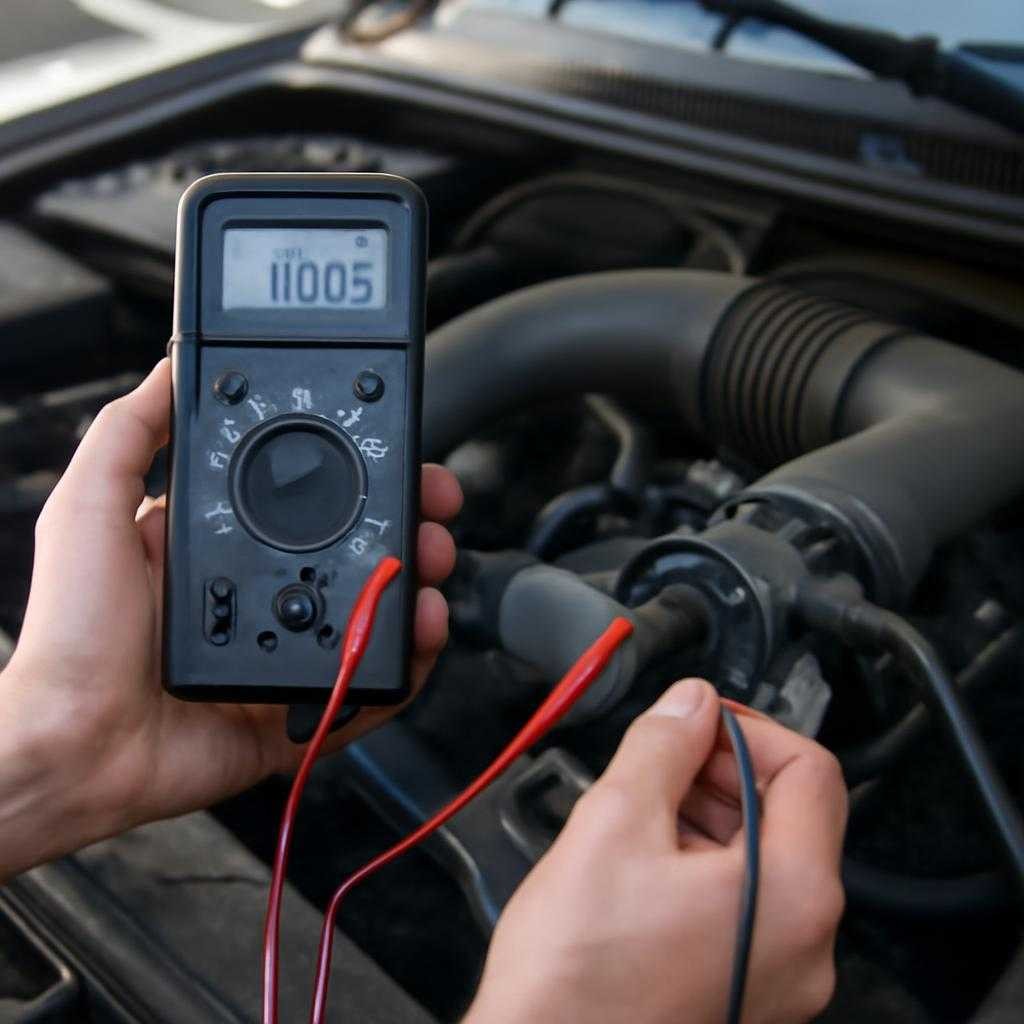

Сначала включают зажигание и проверяют наличие опорного напряжения между линией питания и массой. Затем убеждаются в целостности массовой цепи. Если питание пропало или масса имеет плохой контакт, искать неисправность в самом чувствительном элементе рано. При исправных линиях переходят к сигнальному выводу.

Далее измеряют напряжение на закрытой заслонке. Потом рукой плавно открывают привод и следят за изменением сигнала по всей траектории. Исправный элемент меняет показания ровно, без провалов, резких скачков и внезапного обрыва. На обратном ходе картина сохраняет ту же плавность, без залипания в одной точке.

Если под рукой есть диагностический прибор, наблюдают параметр в потоке данных. При медленном перемещении педали угол открытия растет без ступеней и резких прыжков. Когда на экране значение дергается, а мультиметр показывает ту же нестабильность, причина кроется в датчике или разъеме. Если поток данных скачет, а напряжение на сигнальной линии остается ровным, внимание переводят на проводку до блока управления.

Типовые дефекты

Износ токопроводящей дорожки выдает себя рывком сигнала в одном и том же положении. При повторной проверке провал проявляется на одной зоне хода. Такая картина объясняет дергание при разгоне на постоянном угле открытия. Узел еще реагирует на движение, но часть диапазона читает с ошибкой.

Обрыв внутри корпуса дает иной след. Сигнал внезапно исчезает и возвращается при легком шевелении колодки или корпуса. Окисленный контакт ведет себя похоже, однако сбой зависит не от положения привода, а от вибрации жгута. По этой разнице источник находят без снятия деталиали.

Распространенная ошибка связана с проверкой на снятом разъеме. В таком режиме видна линия питания, но не видно поведение сигнала под нагрузкой блока управления. Еще одна ошибка — резкое открытие заслонки рукой. Короткий рывок скрывает узкий провал дорожки, который проявляется при медленном ходе. Третья ошибка связана с грязным узлом: нагар мешает полному закрытию, и мастер принимает смещенный базовый сигнал за поломку электроники.

Когда замеры показывают плавную кривую, а мотор продолжает работать неровно, поиск уводят в другую сторону. Проверяют герметичность впуска, состояние жгута до блока, чистоту канала холостого хода и качество массы двигателя. Проверка датчика положения дроссельной заслонки без демонтажа дает точный ответ при одном условии: измерение ведут по сигналу, а не по догадкам. Такой подход отделяет неисправный элемент от проблем разъема, проводки и самого дроссельного узла.
