Датчик положения дроссельной заслонки (ДПДЗ)

ДПДЗ что это такое?

Датчик положения дроссельной заслонки (ДПДЗ) является одной из современных разработок, направленных на экономию топлива в автомобилях с электронным управлением впрыском воздушно-топливной смеси. Такой датчик устанавливается не только в иномарках, но и в отечественных машинах. И все же, ДПДЗ – что это такое?

Датчик положения дроссельной заслонки предназначен для точного дозирования топливной смеси, подаваемой в камеру сгорания ДВС. Он установлен в системе питания двигателя и позволяет оптимизировать расход топлива, ориентируясь на положение педали акселератора (кстати, интересная статья о том, как снизить расход топлива на автомобиле).

Виды ДПЗД и принцип их работы

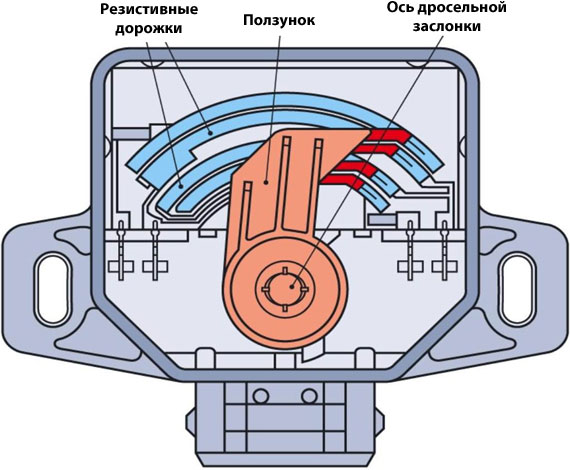

Принцип работы ДПДЗ

Датчики положения дроссельной заслонки выпускается в двух вариантах:

  • пленочно-резисторные,
  • бесконтактные.

Пленочно-резистивные ДПЗД имеют резистивные дорожки контактного типа, а бесконтактные датчики работают на основе магнитно-резисторного эффекта. Стоят они дороже, чем более простые пленочно-резисторные модели, однако и срок службы у них больше.

Устанавливается датчик на оси дроссельной заслонки и в зависимости от положения педали "газа" изменяет выходное напряжение. Пока дроссельная заслонка закрыта, напряжение на выходе с ДПДЗ составляет не более 0,7 В. При нажатии на педаль ось дроссельной заслонки поворачивает ползунок датчика на определенный угол. Датчик реагирует на открытие заслонки изменением сопротивления на резистивных дорожках и, как следствие, повышением напряжения на выходе. Нажатая до отказа педаль акселератора сопровождается повышением выходного напряжения до 4 В.

Далее напряжение попадает на контроллер, который производит корректировку подачи топливной смеси. ДПЗД и контроллер быстро реагируют на изменение положения педали "газа", точно дозируя поступающее топливо. Так достигается наиболее рациональный режим работы силового агрегата.

Типичные неисправности ДПДЗ и способы его проверки

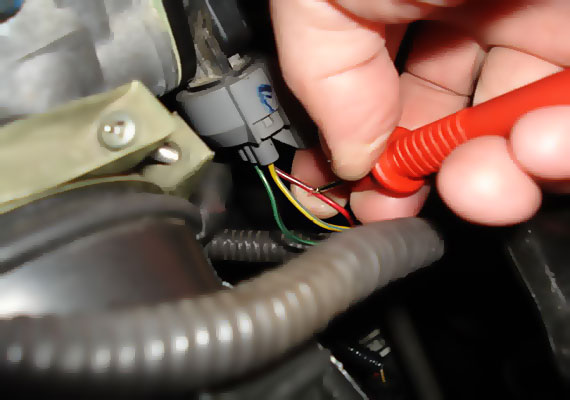

Неисправности ДПДЗ

Изучать устройство и принцип работы ДПДЗ автолюбители берутся только тогда, когда мотор автомобиля начинает "барахлить". Однако не во всех бедах нужно винить датчик. Неисправность датчика положения дроссельной заслонки может сопровождаться следующими симптомами.

  1. Неустойчивая работа силового агрегата на холостых оборотах.
  2. Двигатель глохнет при резком сбросе оборотов с максимума до холостого хода.
  3. Двигатель не может достичь максимальной мощности.
  4. При движении автомобиля по ровной дороге с постоянным уровнем открытия дроссельной заслонки наблюдаются рывки.

Неисправная работа ДПДЗ обычно отражается в самодиагностике автомобиля. При этом загорается лампочка "Ошибка двигателя" ("Check engine"), и машина переходит на работу в аварийном режиме. Компьютерная диагностика часто указывает при этом на проблемы с датчиком. Однако перед тем, как заменить деталь, необходимо проверить всю цепочку системы питания двигателя. Также не помешает произвести чистку дроссельной заслонки и проверить работу датчика Холла.

Самым надежным способом проверки работоспособности ДПДЗ будет установка исправного прибора, взятого с другого автомобиля или на разборке.

Выбор датчика положения дроссельной заслонки для замены

Замена ДПЗД

Со временем ДПДЗ, как и любая деталь автомобиля, выходит из строя. При наличии подходящего инструмента демонтировать этот элемент не составит труда своими руками. Останется только установить новый датчик и снять ошибки при помощи компьютера.

Что касается выбора нового ДПДЗ, то автомобилист должен учитывать свои финансовые возможности. Отечественные датчики можно приобрести по цене 200-400 рублей, а срок их службы может ограничиться 20 тыс. км. Самые удачные детали отечественного производства способны прослужить 100 тыс. км и более. Достаточно качественную и надежную продукцию выпускают заводы:

  • "Группа Омега" г. Москва,
  • "Счетмаш" г. Курск,
  • "Автоэлектрика" г. Калуга.

Импортные аналоги оказываются значительно надежнее. Пробег в 200 тыс. км для них не является пределом. Но такие ДПДЗ обойдутся автолюбителю в 2-3 раза дороже.

Из зарубежных компаний наиболее популярна у автомобилистов продукция Pierburg.

Затягивать с ремонтом датчика положения дроссельной заслонки автолюбителю не стоит. Кроме повышенного расхода топлива автомобиль становится опасным на оживленных дорогах. В лучшем случае машина будет дергаться и слабо разгоняться. Гораздо хуже, если она заглохнет на городском перекрестке, создавая аварийную ситуацию.

Разборка и ремонт ДПДЗ своими руками
