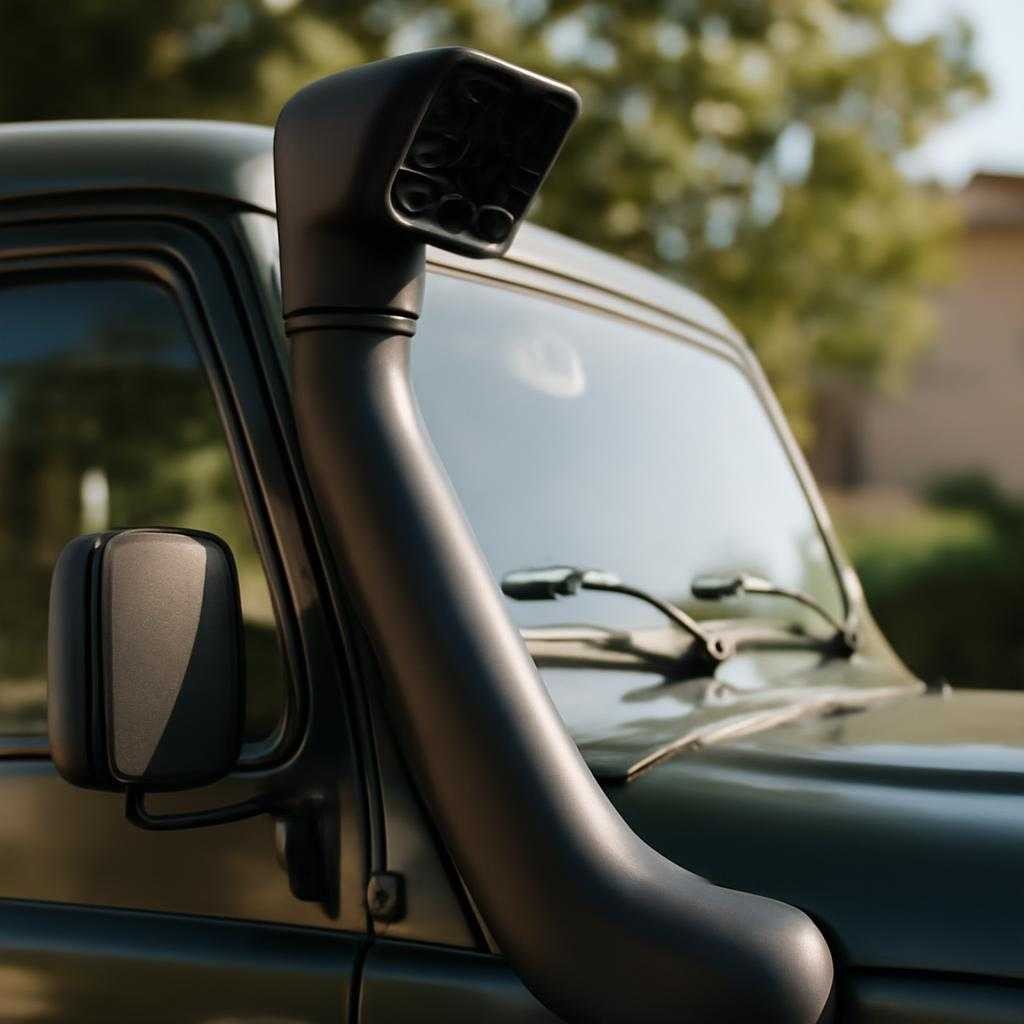

Шноркель toyota: дыхание мотора над волной

Сухой двигатель живёт дольше, чем мокрый. Когда брод скрывает радиатор водяной стеной, штатный воздухозаборник первым глотает поток. Далее поршни перемалывают воду с топливом, гидроудар ломает шатуны. Полимерная трубка, выведенная к крыше, разрывает цепочку разрушения и даёт мотору глоток чистого воздуха.

Конструкция трубопровода

Шноркель формирует вертикальный канал из ударопрочного ABS либо из алюминиевого сплава 5052-H32. Снаружи расположена голова типа «рам-хорн» c циклонным завихрителем, смещённым на 4°. Такой угол снижает аэродинамические шумы при крейсерской тяге, выводя резонанс за пределы слуха. Внутренняя стенка снабжена лабиринтом, задерживающим капли диаметром свыше 70 микрон. Излишек влаги уходит через дренажную мембрану из микропористого PTFE. При прямом обходе заводского коробчатого фильтра поток не встречает резких колен, поэтому статическое давление падает лишь на 0,8 кПа.

Гидродинамика забора воздуха

На глубине 900 мм гидростатический столб давит на стенки канала с усилием 8,8 кН/м². Округлый профиль снижает обтекание и срывы струй. Предпочитаю головку, развёрнутую вперёд при городской эксплуатации, а во время песчаных покатушек разворачиваю сопло назад, создавая циклон с восходящим завихрением, отбрасывающим кварцевые частицы. Расчёт ветрового подпора выполняю в CFD, применяя модель k-ω SST. На скоростях свыше 110 км/ч наблюдается избыточное давление 0,4 кПа, улучшающее наполнение цилиндров без риска отклонения смеси.

Практика установки

На кузове J200 точку врезки размечаю шаблоном из поликарбоната толщиной 1 мм. Лакокрасочный слой прорезаю корончатой фрезой 95 мм. После примерки отверстие грунтую комбинацией цинка и эпоксида для пресечения коррозии. Внутренний рукав соединяют с корпусом фильтра силиконовыми муфтами, стянутыми хомутами ABA с полировкой грани.

Датчик массового расхода сохранит корректность показаний лишь при герметичном креплении. Применяют уплотнение из вспененного EPDM с ячейкой закрытого типа. Усилие прижатия контролирую динамометрической отвёрткой — 0,9 Н·м достаточно для фиксации, при этом прокладка не смята.

Монтаж проверяю вакуумным насосом: создают разрежение 5 кПа, падение ниже 2 кПа за 60 с сигнализирует о подсосе. Такой метод быстрее водяного погружения, к тому же исключает капиллярные следы ржавчины внутри стойки.

В поездках по тайге шноркель служит мачтой для радиоантенны 27 МГц и кронштейном для светодиодной балки. Если задача требует, добавляю акустическую вставку из пористого полиуретана, гасящую резонанс на 1800 Гц.

Для бензиновых VVT-i важен стабильный вакуум картера. При неправильной разводке шлангов образуется колонна конденсата, вызывающая бурление масла. Выношу сапун выше линии капота и ставлю обратный клапан с cracking pressure 5 кПа.

На дизелях 1VD-FTV шноркель снижает температуру впуска на 7–9 °C благодаря забору верхнего слоя атмосферы. При длительной работе под турбонаддувом такой бонус прямо коррелирует с плотностью заряда и снижает дымность.

Фметологи часто спрашивают, увеличится ли расход. При грамотной конфигурации блок ECU остаётся в пределах адаптаций, разница укладывается в статистическую погрешность.

В городе труба выше крыши привлекает инспекторов, поэтому использованиеую быстросъёмный верхний сегмент с эксцентриком: один поворот — и профиль уходит под уровень релингов.

Главной крысой остаётся иллевация шума. Решение вижу в Helmholtz-резонаторе объёмом 1,2 л, встроенном внутри стойки. Пик 2400 Гц гасится на 12 дБ, оставляя салон тихим даже при динамичном разгоне.
