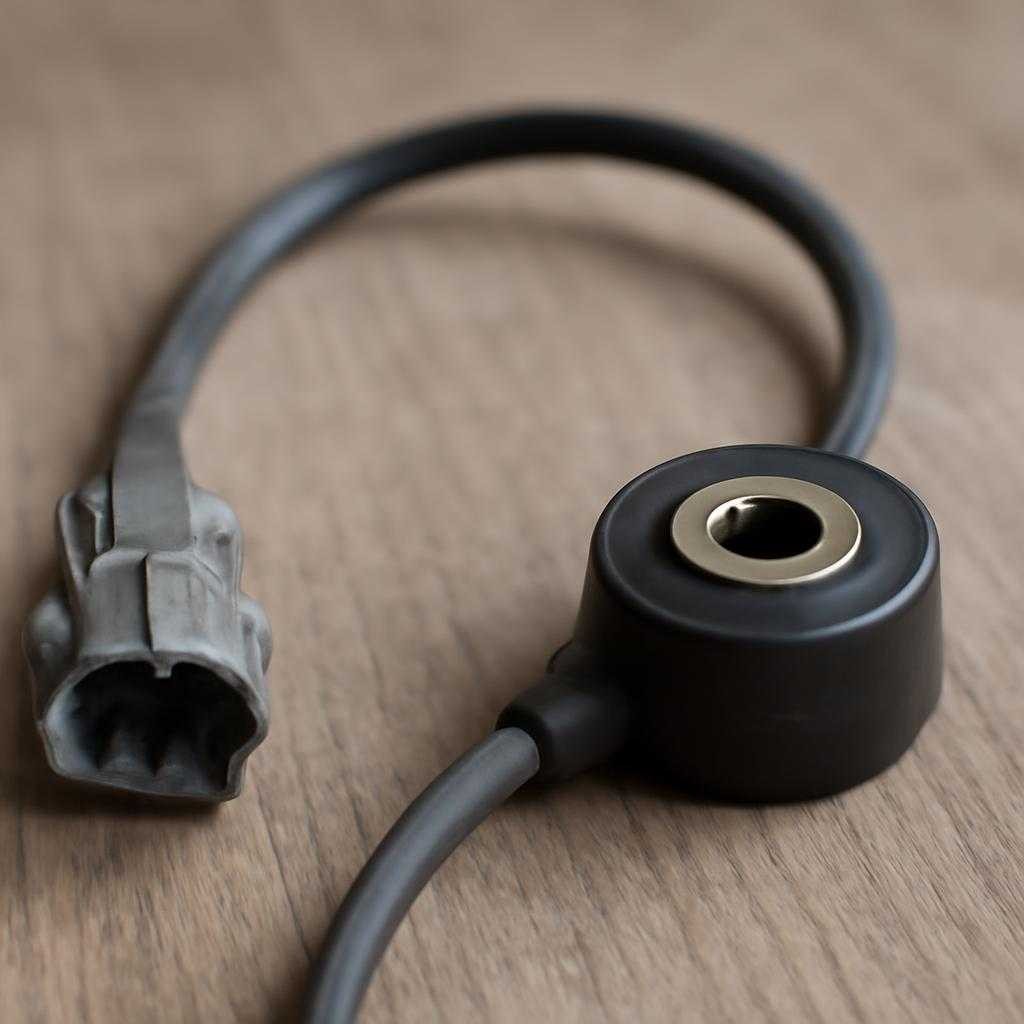

Датчик детонации ваз-2110: диагностика и точная замена

С тех пор как занимаюсь обслуживанием двигателей семейства 2110, датчик детонации встречается среди первопричин нестабильной работы чаще катушек зажигания. Выясняю, как проявляется его отказ и почему раннее обнаружение экономит поршневую группу.

Пьезокерамический чувствительный элемент генерирует напряжение при локальных колебаниях блока цилиндров. Частота резонанса узла 10500-16000 Гц перекрывает диапазон звуковой детонации, поэтому контроллер ловит ударные импульсы, игнорируя фоновую вибрацию помпы и газораспределительного механизма.

Контроллер Я5.1.1 интерпретирует амплитуду пакетов по окну синхронизации, затем плавно смещает УОЗ на 1–3° коленвала за цикл. При обрыве цепи либо падении чувствительности ЭБУ фиксирует DSC 0327, удерживая угол в поздней зоне, что губит топливную экономичность.

Диагностика

Первым делом отслеживаю код через штатный разъём ISO 9141. После стирания ошибки читаю показания в реальном времени: при лёгком постукивании по колодке блока сигнал обязан превысить 0,6 В. Отсутствие реакции указывает на отсыревший пьезодиск либо трещину в керамике.

Для подтверждения беру мини-осциллограф DS203. На холостом ходу амплитуда шумового коридора не превышает 80 мВ, время нарастания <0,1 мс. Всплеск при кратком нажатии на педаль достигает 1,2 В. Плоская линия даже при вибрации свидетельствует о погибшем элементе.

Полевое испытание выполняю на ровном участке. Двигатель разогнан до 3000 мин⁻¹, затем резкое открытие дросселя. Диагностический прибор показывает мгновенный отклик датчика ≥2,5 В и одновременную коррекцию угла. Если коррекции нет, а мотор поздно набирает обороты, узел пора менять.

Замена

Готовлю ключ-трещотку с головкой E24, динамометрический адаптер, щётку из латуни, изопропиловый спирт. Снимаю клемму массы АКБ, отщёлкиваю разъём датчика, выворачиваю старый болт-шпильку. Поверхность прилегания очищаю до металлического блеска — любая ржавчина снижает акустический контакт.

Перед установкой наношу тонкий слой графитовой смазки на резьбу, дабы исключить прихватывание при следующем обслуживании. Новый элемент ставлю строго по центру седла, затягивают моментом 20 Н·м. Перетяжка дробит пьезокерамику, недотяжка добавляет паразитный зазор.

Проводку укладываю через термостойкую гофру, фиксирую текстолитовыми клипсами вдали от выпускного коллектора. Разъём продуваю воздухом и капаю силиконовое масло, чтобы вытеснить влагу. После подключения клеммы выполняю сброс адаптаций.

Контроль результата

Первый запуск спустя пять секунд после включения зажигания. Кривые сканера показывают ровный угол опережения, корректировки по детонации укладываются в ±1°. Дальнейший пробег в городском цикле 10 км подтверждает стабильную топливную коррекцию краткосрочной λ <±3 %. Двигатель реагирует живо, звук — чистая арфа без металлического призвука.

: оригинальный Bosch 0 261 231 148 дарит ресурс свыше 120 000 км. Подделку выдаёт тусклый шёлкограф, лёгкий корпус, отсутствие лазерной маркировки даты. В спорных случаях предпочитаю марку «Прамо», импеданс 4,7 кΩ, добротность Q ≥ 25, что снижает ложные срабатывания на низких оборотах.

Замена датчика занимает не дольше двадцати минут, но сохранённые поршни и невскрытый блок сстоят каждого мгновения. Отлаженный узел воспринимается мотором как внутренний метроном, задающий идеальный ритм сгорания.
