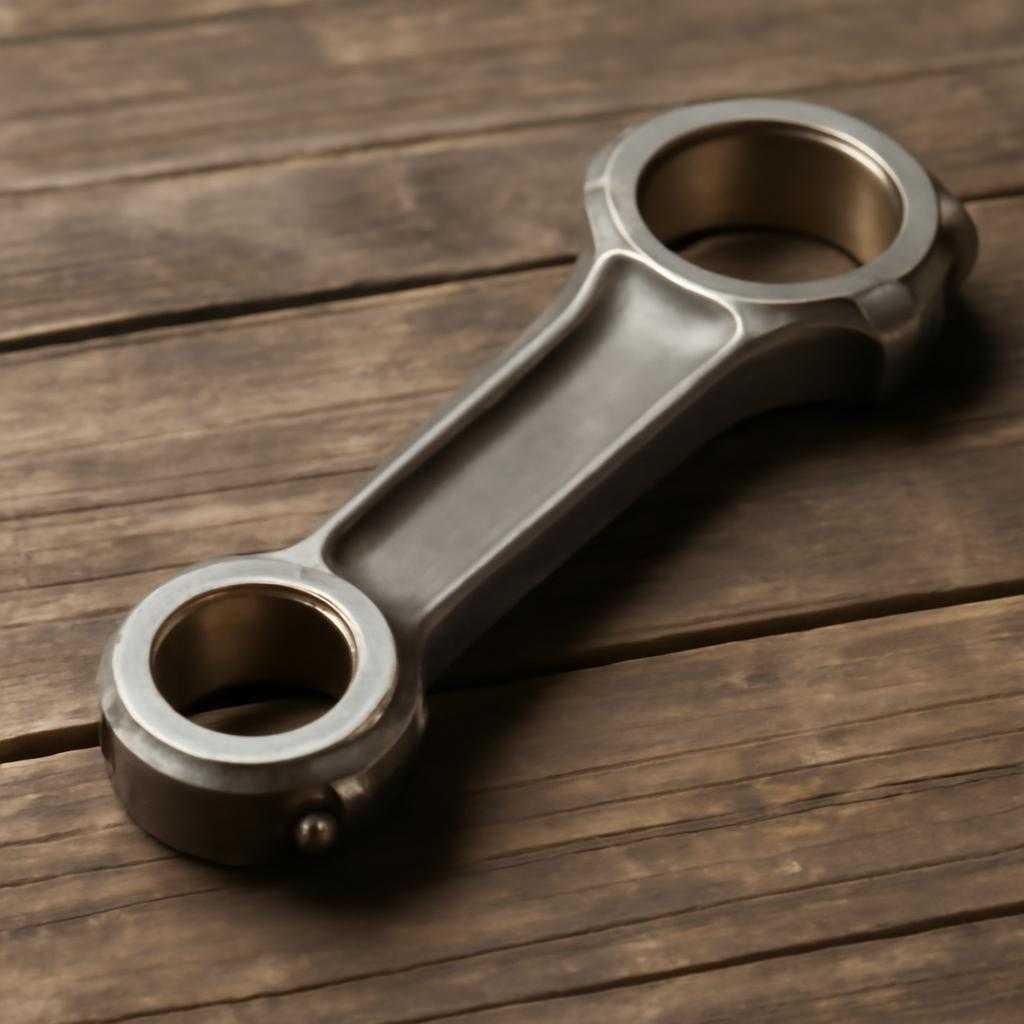

Шатун: стальная дирижёрская палочка двигателя

Я, инженер-моторист, сравниваю шатун с дирижёрской палочкой, задающей ритм силовому ансамблю. Без корректной геометрии данная стальная косточка будет разрушать коленвал, поршень и картер быстрее, чем кулачковая балетная труппа успеет разогреться.

Функция и нагрузки

Связка поршень—шатун—коленвал образует кривошипно-шатунный механизм. При рабочем ходе давление газов достигает 70–100 бар, создавая сжимающую силу свыше 5-7 тонн. Шатун испытывает знакопеременное напряжение, переходя из растяжения в сжатия десятки раз за миллисекунду. При этом центробежная компонента растёт в квадрате от оборотов, поэтому точная балансировка, включая довески масс на ухо, критична.

Металлургическая алхимия

Для серийных агрегатов в обиходе кованая сталь 40ХНМА с последующим магнито абразивным полированием и наклёпом. В спортивных моторах предпочитаю рекристаллизованную сталь S53CV-F, обладающую пределом выносливости свыше 1400 МПа. Вставка редкого термина: бэйнит — игольчатая структура стали, формируемая остановленным охлаждением при 300-400 °C, повышает вязкость, не снижая твёрдость.

Проверка и сервис

На стапеле я использую лазерный интерферометр, выявляющий отклонение от прямолинейности до 2 микрон. Контроль люфта в верхней головке выполняю калибр-пином с классом точности IT5. При обнаружении начальных микротрещин, выраженных в виде светящихся точек под магнито флюоресцентной суспензией, деталь отправляю на замену без длинных дискуссий.

Правильный шатун живёт 300 000 километров даже в грузовом цикле, когда коленвал бьётся о границы дизельного детонационного ада. Он напоминает олимпийского штангиста, держащего планку до финального гонга. Потеря прочности приходит внезапно, поэтому профилактический контроль каждые 120 000 километров экономит владельцу капитальный ремонт.

Чтобы снизить массу, современный дизайнер шатуна использует топологическую оптимизацию, отсекая мёртвые зоны материала, словно скульптор убирает лишний мрамор. Алгоритм SOLID-Isogeometric рассчитывает траекторию волокна и предсказывает распределение напряжений без допущений о линейной изотропии.

При сборке применяют болты ARP2000, предварительно смазанные молибденовым пастором. Управляемое натяжение создаётся углом поворота 65°, что исключает перепад преднатяга между цилиндрами. Фторопластовая шайба под головкой снижает трение, болт остаётся в упругой зоне.

Любителям повышать мощность турбонаддувом напоминаю: соединение кривошип-шатун-поршень остаётся самым загруженным участком. При наддуве 1,5 bar инерционно-газовая нагрузка пересекает отметку 11 тонн, поэтому рекомендую переходить на I-образный H-beam из титана Ti-6Al-4V с ионным азотированием поверхности.

В финале добавлю штрих из практики: однажды на Subaru EJ207 после увеличения отсечки до 8600 rpm шатун срезал крышку, как бумажную. Судебная экспертиза показала: болты получили усталостную насечку по резьбе вследствие многократного притяжения. Контралгоритм затяжки плюс замена перед повышением оборотов закрыли вопрос.
