Насосы, моторы и торсионы: как руль обретает силу

Я провёл десятки разборов рулевых механизмов разных поколений, от механических червяков до steer-by-wire, и каждый раз убеждаюсь: эволюция инженерной мысли тонко реагирует на запросы водителя и регламенты эргономики.

Гидравлический контур

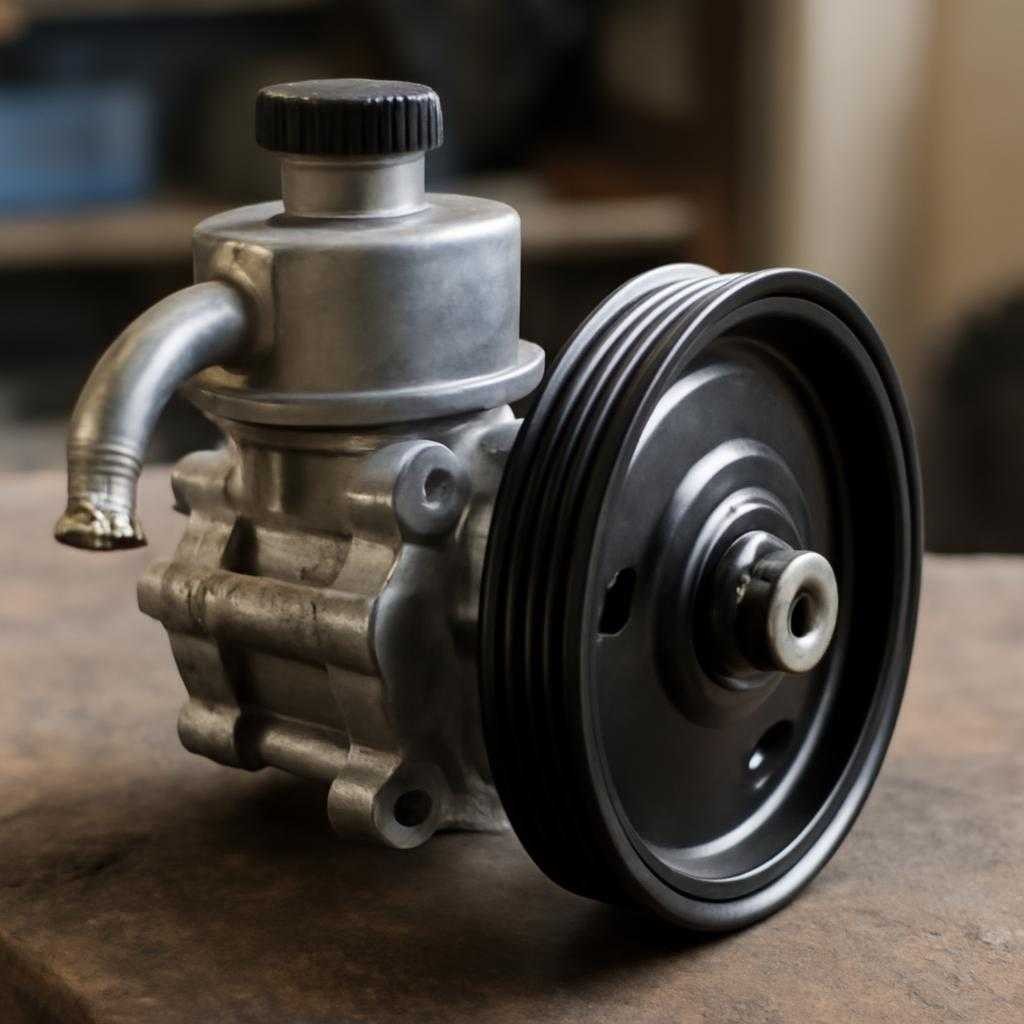

GUR опирается на насос, распределитель, трубопроводы и рейку. Насос, подпитываемый ремнём от коленвала, нагнетает минеральную жидкость, сходную по поведению с трансмиссионной. Торцевой зазор ротора держится в пределах сотых миллиметра, иначе возникнет кавитация и «молочная пена». Распределитель типа торсион-спул с прорезями наклонного профиля читает разность крутящего момента между рулевым валом и рейкой. Когда нагрузка возрастает, торсион скручивается, открывая каналы высокого давления. Жидкость толкает поршень на рейку, снижая усилие на ободе руля.

Тепловыделение в контуре зависит от коэффициента полезного действия насоса. При парковочных манёврах насос тратит до одного киловатта мощности, разогревая жидкость выше 90 °C. В движении по прямой, когда нагрузка падает, насос продолжает работать в холостую, расходуя топливо и паразитируя на ремённом приводе.

Фильтр тонкой очистки, спрятанный в бачке, улавливает частицы размером свыше 5 µm. Пренебрежение сменой жидкости приводит к абразивному износу направляющих втулок и задиры на зеркале цилиндра. Я нередко встречаю автомобили с «металлическим блеском» в масле уже на 60 000 км, когда производитель пишет про «lifetime fluid».

Электрическая схема

EUR (Electric Power Steering) базируется на безщеточном моторе, датчик углового ускорения и контроллере. Датчик крутящего момента читает сдвиг магнитостриктивной втулки, выдавая два противофазных сигнала для надёжности. Контроллер считывает скорость автомобиля, угол рулевого колеса, продольное ускорение и выводит ток в обмотку мотора через силовые транзисторы. Усилие идёт либо через червячный редуктор на колонке, либо напрямую на зубчатую рейку – в последнем случае исключается неравномерность, известная как колонковый «кол».

Основное достоинство — экономия топлива. Мотор работает лишь при наличии запросов от датчика, оставаясь бездействующим во время прямолинейного движения. Дополнительно контроллер вносит переменное усилие: лёгкий руль на парковке и плотный на трассе. Программная матрица реакций заложена инженерами под шины, массу и размещение агрегатов конкретной модели.

Сторонние калибровщики любят играть с параметром «преобразование крутящего момента», изменяя соотношение вход-выход. Чрезмерно лёгкий руль даёт ложную уверенность, тогда как агрессивно поднятое сопротивление быстро утомляет драйвера. Баланс всегда ищет компромисс между информативностью и физической нагрузкой.

При перегреве силовых модулей силовой блок снижает ток, отчего усилие внезапно возрастает. Доверять терморежиму без запасов нельзя, поэтому я придерживаюсь правила: каждая прошивка обязана проходить «пассат-комби-тест» — семь прерывистых парковочных манёвров подряд под солнцем 40 °C.

Будущее рулевого

Промежуточная ступень между гидро- и электроприводом — EHPS, где насос питается электромотором, а распределитель сохраняет гидравлику. Схема ушла в историю, но оставила яркий след: она послужила испытательным полигоном для алгоритмов изменения расхода жидкости, оценок вязкости и компенсаторов пульсаций.

Steer-by-wire избавляется от механической связи с рейкой. Сертификация такой системы потребовала дублированных шин CAN, резервного питания суперконденсаторами и многоуровневой диагностики. В случае обрыва пары датчиков контроллер переходит в аварийный режим с фиксированной передаточной функцией, напоминающей «ручной насос» самолёта.

Я наблюдаю интересный парадокс: при полной цифровой компетенции инженеры стилизуют отклики под характер старых механических реек, возвращая драйверу текстуру асфальта через искусственную вибросоставляющую. В процесс вовлечены модели Фурье, фильтры Калмана и фрактальный шум Перлина.

В сервисном цехе гидравлика пока встречается чаще, но кривые статистики продаж неумолимы. Электропривод выигрывает у гидроагрегата по массе, энергопотреблению и гибкости настроек. Единственный аргумент за старую школу — линейная связь без задержек, ценимая раллийными пилотами.

Независимо от способа усиления я всегда повторяю: чистая геометрия кинематики превалирует над любым помощником. Перекосы подрамника после ДТП дают больший дискомфорт, чем выбор между насосом и мотором. Поэтому при диагностике начинаю с угломера и лишь затем подключаю сканер.

В финале добавлю экзотический термин «цвингеринг» — кратковременный возврат рейки после прохождения колдобины, сродни упругому щелчку мячика для гольфа. Гидравлика гасит свингеринг демпфированием жидкости, тогда как электрический привод глушит его программно, моделируя интеграл от ускорения.
