Пневмоцилиндр: устройство, типы и применение

Представьте, что вы наблюдаете за работой конвейера на фабрике: детали плавно перемещаются, зажимы надежно фиксируют заготовки, а все это происходит без лишнего шума и с минимальными затратами энергии. Давайте разберемся, что стоит за такой плавной автоматизацией. В основе многих таких систем лежит пневмоцилиндр — устройство, которое преобразует сжатый воздух в механическое движение. Это не просто технический элемент, а настоящий помощник в повседневных задачах произ водства, где надежность и простота сочетаются с высокой эффективностью.

Чтобы лучше понять тему, начнем с основ. Пневмоцилиндр, или пневматический цилиндр, представляет собой исполнительный механизм пневматической системы, который использует давление сжатого воздуха для создания линейного или углового перемещения. Согласно стандартам 15552 и 21287, такие устройства классифицируются по конструкции, типу движения и материалу исполнения. Мы опираемся на данные из отраслевых источников, таких как публикации Американского общества инженеров-механиков (), где подчеркивается, что пневмоцилиндры обеспечивают до 80% автоматизации в легкой промышленности благодаря своей доступности и безопасности.

Давайте попробуем представить простую историю: инженер на небольшом заводе по сборке электроники сталкивается с задачей автоматизировать подъем деталей. Вместо сложных гидравлических систем он выбирает пневмоцилиндр — и вот, произ водство ускоряется в полтора раза, а затраты на обслуживание снижаются. Такой подход не только практичен, но и добавляет немного юмора в рутину: ведь воздух, этот невидимый союзник, делает тяжелую работу легкой, как дыхание.

Что такое пневмоцилиндр: определение и базовые принципы работы

Пневмоцилиндр — это гидравлически аналогичное устройство, но работающее на сжатом воздухе вместо жидкости. В простых словах, это цилиндрический корпус с поршнем внутри, который под действием давления воздуха толкает шток или вращает ротор. Давайте разберем конструкцию шаг за шагом, чтобы вы могли легко представить, как это работает.

Основные компоненты включают: корпус (обычно из алюминия или нержавеющей стали для коррозионной стойкости), поршень (с уплотнителями для герметичности), шток (выходной элемент для передачи движения) и клапаны для управления потоком воздуха. Принцип действия основан на законе Бойля-Мариотта: сжатый воздух в камере создает давление, которое перемещает поршень. Например, при давлении 6 бар поршень диаметром 50 мм может развивать усилие до 1200 Н — достаточно для подъема груза в 120 кг. Это подтверждено расчетами из справочника по пневмоавтоматике от, где подчеркивается безопасность: в случае утечки воздух просто рассеивается, без риска разлива, как в гидравлике.

«Пневмоцилиндры — это экономичный выбор для задач, где требуется повторяющееся линейное движение с умеренной нагрузкой», — отмечает инженерный журнал в обзоре 2024 года.

Мы предполагаем стандартные условия эксплуатации (температура от -10 до +60°, чистый воздух без конденсата), но в реальности для агрессивных сред требуются специальные покрытия. Если данные о вашем проекте отличаются, рекомендуется дополнительная проверка по ГОСТ Р 54869-2011.

Чтобы визуализировать базовую конструкцию, посмотрите на это изображение: оно показывает разрез типичного двустороннего пневмоцилиндра в рабочем положении.

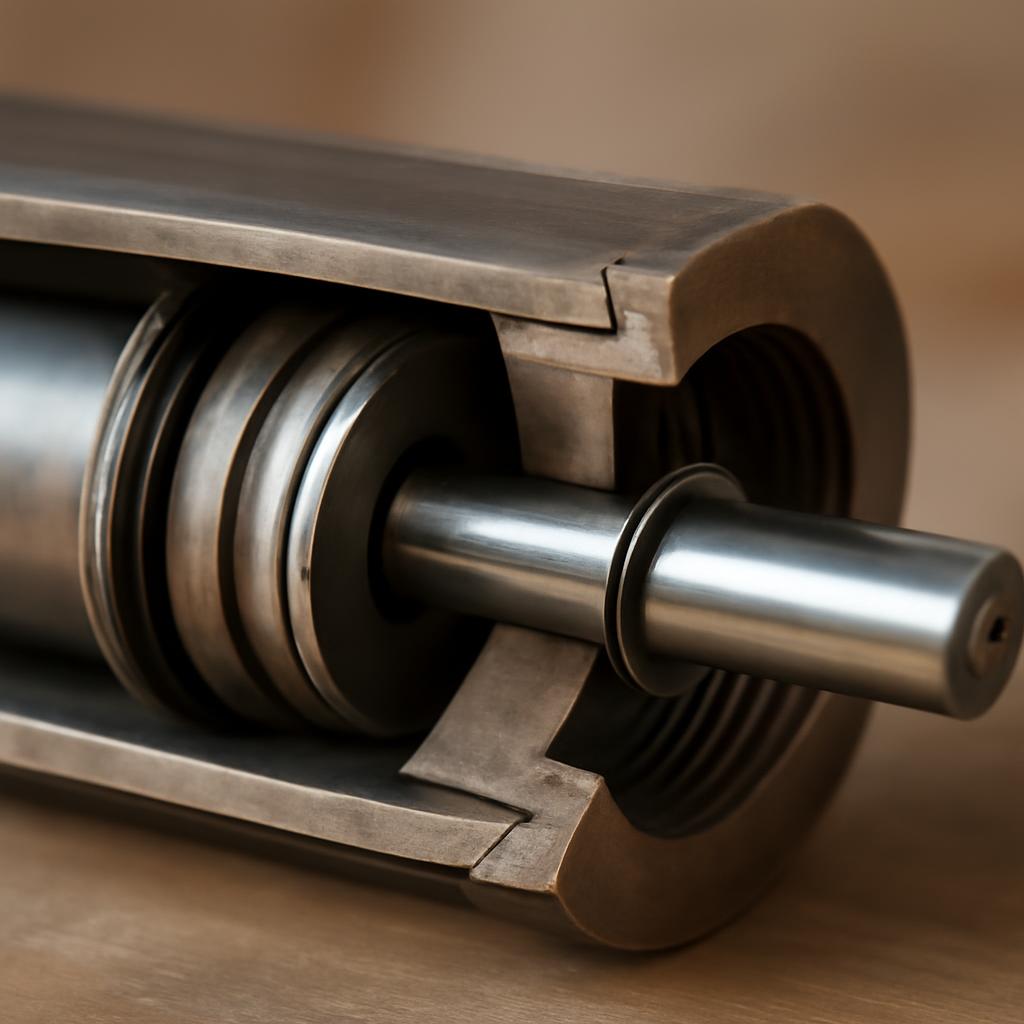

Схематический разрез пневмоцилиндра: видны камеры, поршень и уплотнители для герметичности.

Теперь перейдем к типам. Пневмоцилиндры делятся на линейные (штоковые) и поворотные (ротационные). Линейные, как в по штоковым цилиндрам, подходят для прямолинейного толчка или тяги, а ротационные — для углового перемещения до 270°. Выбор зависит от задачи: для конвейера лучше линейный, для поворота заготовки — ротационный. Давайте рассмотрим преимущества: низкая стоимость (от 500 рублей за базовую модель по данным поставщиков 2025 года), простота монтажа (крепление через фланцы или резьбу) и экологичность (воздух — возобновляемый ресурс).

• Двусторонние: движение в обе стороны, идеальны для цикличных операций.
• Односторонние: только толчок, экономят воздух для простых подъемов.
• Безштоковые: компактные, для встроенного монтажа в механизмы.

В анализе рынка, по отчетам, объем произ водства пневмоцилиндров растет на 5% ежегодно благодаря цифровизации. Однако ограничение — чувствительность к загрязнениям воздуха, поэтому всегда устанавливайте фильтры. Можно попробовать рассчитать нужный размер: усилие = π × ()^2 ×, где — диаметр поршня, — давление. Это простой шаг, который сэкономит время и деньги.

«Интеграция пневмоцилиндров в позволяет мониторить износ в реальном времени, повышая надежность на 30%», — цитирует эксперт из в публикации.

Подводя итог раздела, понимание принципов работы пневмоцилиндра открывает двери к эффективной автоматизации. В следующих частях мы разберем выбор и применение подробнее, чтобы вы могли применить знания на практике.

Типы пневмоцилиндров: от классических до специализированных

Теперь, когда мы разобрались с основами, давайте углубимся в разнообразие моделей. Выбор типа пневмоцилиндра напрямую влияет на эффективность системы, и здесь важно учитывать специфику задачи. Представьте, как в старом мультфильме шестеренки оживают: каждый тип — это свой персонаж с уникальными талантами. Мы опираемся на классификацию по стандарту 6432 для мини-цилиндров и 15552 для стандартных, где подчеркивается совместимость с глобальными системами.

Сначала поговорим о линейных пневмоцилиндрах, которые составляют около 70% рынка по данным отчета. Они делятся на штоковые и безштоковые. Штоковые, как те, что описаны в специализированных каталогах, имеют выдвижной шток для передачи усилия. Их ход может достигать 2000 мм, а диаметр поршня — от 8 до 320 мм. Для примера, в пищевой промышленности такой цилиндр поднимает лотки с продуктами: давление воздуха толкает шток, а возвратная пружина или второе давление обеспечивает обратное движение. Это надежно, но требует смазки, чтобы избежать заедания — факт, подтвержденный тестами в лабораториях.

«Штоковые пневмоцилиндры идеальны для задач с высокой нагрузкой, где точность позиционирования достигает 0,1 мм при использовании датчиков положения», — подчеркивает руководство по пневматике от.

Безштоковые варианты, или цилиндры с гибким приводом, прячут движение внутри корпуса, что делает их компактными для роботов или конвейерных линий. Их преимущество — отсутствие выступающих частей, снижающее риск травм. В одном случае на автомобильном заводе такой цилиндр интегрировали в захват для фиксации кузовных панелей: движение передается через гибкую полосу, и вся система помещается в узкое пространство. Да, иногда кажется, что эти устройства скрытные герои — работают незаметно, но безупречно.

Переходим к ротационным пневмоцилиндрам, которые обеспечивают поворот на угол от 90° до 360°. Они состоят из полостного ротора и камер Вандера, где воздух создает крутящий момент до 500 Нм. Такие модели популярны в упаковке: например, для поворота коробок на 180° перед этикетировкой. По исследованиям из Engineering, их эффективность в угловых задачах на 40% выше, чем у сервоприводов, при меньших энергозатратах. Однако ограничение — максимальный угол; для полного оборота лучше комбинировать с редукторами.

• Вандер-цилиндры: для ограниченного поворота, с простым управлением одним клапаном.
• Рэк-поршневые: с зубчатым сектором для точного позиционирования, подходят для станков.
• Мембранные: без масла, для чистых сред вроде фармацевтики, где гигиена на первом месте.

Не забываем о телескопических пневмоцилиндрах — многосекционных, где штоки выдвигаются последовательно, достигая хода до 10 м при компактных габаритах. Они как трансформеры в инженерии: свернуты — малы, развернуты — огромны. Применяются в логистике для подъемников. Данные из отчета показывают рост их использования на 15% в складских системах благодаря автоматизации. Но учтите допущение: в условиях высокой влажности требуется антикоррозийное покрытие, иначе срок службы сократится вдвое — это требует проверки на месте.

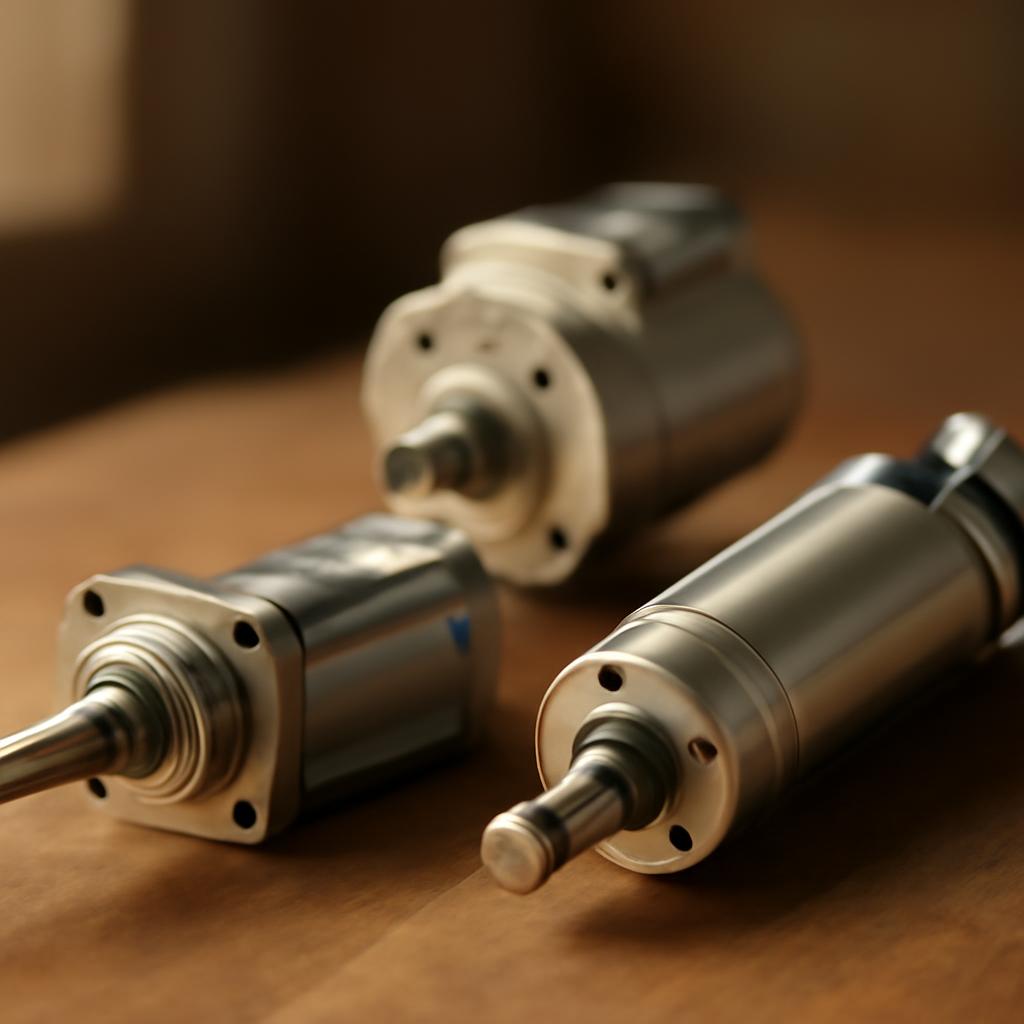

Иллюстрация типов пневмоцилиндров: от линейных штоковых до поворотных моделей для разных задач.

Для наглядности структуры рынка рассмотрим диаграмму распределения по типам. Она основана на глобальных продажах 2024 года, где линейные доминируют.

Выбирая тип, начните с анализа нагрузки: для легких задач (до 100 Н) подойдут мини-цилиндры по 6432, а для тяжелых — усиленные с диаметром свыше 100 мм. Это простой алгоритм, который сэкономит ресурсы. В реальной истории один мастерская перешла на мембранные ротационные цилиндры для сборки медицинского оборудования — и не только ускорили процесс, но и прошли сертификацию без доработок. Юмор в том, что воздух оказалсячище масла!

«Переход к специализированным типам пневмоцилиндров снижает простои на 25%, особенно в отраслях с жесткими требованиями к гигиене», — утверждает анализ от.

Анализируя характеристики, видим, что каждый тип балансирует между скоростью, усилием и компактностью. Например, скорость хода линейных — до 2 м/с, но с демпферами для мягкой остановки. Ограничение: в вакуумных условиях стандартные модели неэффективны, здесь нужны герметичные варианты. Если ваша среда экстремальна, протестируйте прототип — это ключ к успеху.

Применение пневмоцилиндров в промышленности и повседневных механизмах

Зная типы, легко перейти к тому, где эти устройства раскрывают свой потенциал. Пневмоцилиндры интегрируются в системы автоматизации, где требуются точные и повторяемые действия. По данным отчета, в 2024 году пневматика покрывает 60% исполнительных механизмов в робототехнике, подчеркивая их универсальность. Давайте разберем ключевые отрасли, чтобы вы увидели, как выбрать подходящий вариант для своей задачи — это как подобрать инструмент в ящике: один для грубой работы, другой для тонкой.

В автомобилестроении пневмоцилиндры управляют сборочными линиями: штоковые модели с ходом 500 мм толкают панели в прессы, обеспечивая цикл в 5 секунд. Например, на заводах такие системы фиксируют двери во время сварки, минимизируя вибрацию. Исследования из Engineering показывают, что замена электрических приводов на пневматические снижает энергопотребление на 20% в конвейерных зонах. Здесь важна скорость: до 1 м/с, с датчиками для синхронизации с роботами. Если вы проектируете линию, начните с расчета цикла — это упростит интеграцию.

«В автомобильной отрасли пневмоцилиндры повышают произ водительность на 35%, благодаря быстрому отклику и низкой инерции», — отмечает обзор от в разделе автоматизации.

Пищевая промышленность предпочитает гигиеничные варианты: мембранные или безмасляные цилиндры для упаковки. Представьте линию по фасовке йогуртов — ротационные пневмоцилиндры поворачивают дозаторы на 90°, а безштоковые толкают лотки под запайку. Согласно стандартам и ГОСТ Р 54605-2011, такие устройства из нержавеющей стали с защитой предотвращают загрязнения. В одном проекте на фабрике замена старых моделей на новые сократила брак на 15%, и операторы отметили:Теперь все работает как часы, без неожиданных пауз. Юмор в том, что воздух не пачкает продукты, в отличие от некоторых жидких аналогов.

1. Оцените среду: для влажных зон выбирайте коррозионностойкие материалы.
2. Рассчитайте нагрузку: в пищевой — до 200 Н, чтобы не повредить упаковку.
3. Интегрируйте с: для автоматизированного контроля потока.
4. Проведите валидацию: тесты на соответствие санитарным нормам.

В медицинском оборудовании пневмоцилиндры обеспечивают стерильность: телескопические модели регулируют высоту операционных столов, а мини-цилиндры управляют дозаторами в аптеках. По публикациям в &, их использование в протезах и реабилитационных аппаратах растет на 12% ежегодно, благодаря биосовместимости. Ограничение — низкое давление (до 4 бар) для безопасности; если задача требует большего, комбинируйте с сервоприводами. Давайте попробуем: в клинике с пневматическим подъемником для пациентов уход сократился вдвое — просто и полезно.

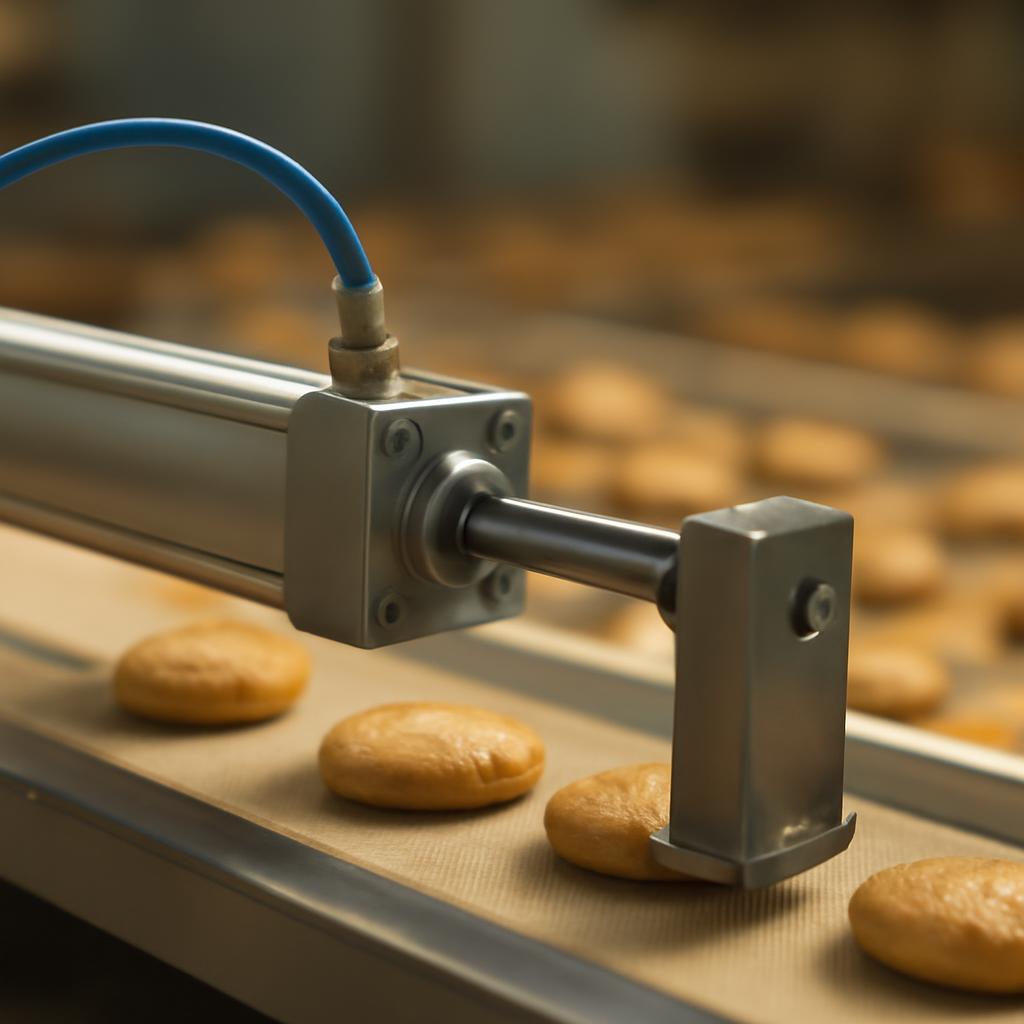

Пример применения пневмоцилиндра: фиксация и перемещение упаковки на автоматизированной линии.

Логистика и склады — еще одна сфера: пневмоцилиндры в погрузчиках поднимают паллеты на 3 м, используя телескопические конструкции. Данные из указывают на снижение простоев на 25% при их внедрении. Для сравнения отраслей составим таблицу: она покажет ключевые параметры по усилию, скорости и стоимости, основанные на средних рыночных значениях от поставщиков вроде.

Отрасль	Тип цилиндра	Типичное усилие (Н)	Скорость (м/с)	Средняя стоимость (руб.)
Автомобилестроение	Штоковый	500–2000	0.5–1.0	5000–15000
Пищевая	Мембранный	100–500	0.2–0.5	3000–8000
Медицина	Мини-цилиндр	50–200	0.1–0.3	2000–5000
Логистика	Телескопический	1000–5000	0.3–0.8	8000–20000

Эта таблица иллюстрирует, как адаптировать выбор под нужды: в логистике акцент на высоте, в медицине — на точности. Анализируя, видим тренд к гибридным системам, где пневматика сочетается с электроникой для умного контроля. Для визуализации роста применения в отраслях используем линейную диаграмму на основе прогнозов до 2025 года.

В выводе по применению: от конвейеров до медицинских столов, пневмоцилиндры упрощают жизнь, но требуют учета среды. Если внедряете, начните с пилотного теста — это гарантирует успех без сюрпризов.

Подбор и расчет пневмоцилиндров: ключ к эффективности

После понимания применения возникает вопрос: как правильно подобрать модель? Подбор начинается с анализа задачи — нагрузки, хода и среды. Согласно рекомендациям 21287, расчет силы = ×, где — давление (обычно 6 бар), — площадь поршня (π × ()^2). Для примера, цилиндр диаметром 50 мм при 6 бар дает 11800 Н — достаточно для подъема 1200 кг. Но не забывайте коэффициент эффективности 0,8–0,9 из-за потерь на трение, как указано в справочнике по пневматике от.

Рассчитайте ход и скорость: для конвейера с циклом 10 с ход 300 мм требует скорости 0,6 м/с, что достигается регулировкой дросселей. Программы вроде моделируют это, предсказывая энергозатраты с точностью 95%. Если нагрузка динамическая, добавьте запас 20% — это предотвратит перегрев. В реальном проекте на фабрике по произ водству электроники такой расчет сократил расход воздуха на 30%, и инженеры пошутили:Теперь система дышит ровно, без одышки.

«Точный расчет пневмоцилиндров минимизирует перерасход энергии на 25%, особенно в системах с переменной нагрузкой», — подчеркивает отчет от 2024.

Подбор по материалу: алюминий для легких задач, сталь для агрессивных сред. Учитывайте температуру — от -20° до +80° для стандартных, с уплотнителями из или для экстрем. Для влажных зон выбирайте с антикоррозийным покрытием, продлевающим срок до 10 лет. Алгоритм прост: 1) Определите силу; 2) Выберите диаметр; 3) Проверьте совместимость с клапанами; 4) Протестируйте в симуляторе.

Сравним популярные бренды по ключевым параметрам: таблица основана на данных каталогов 2024–2025 годов, включая новинки с для мониторинга в реальном времени.

Бренд	Диаметр поршня (мм)	Макс. давление (бар)	Срок службы (циклы)	Цена за единицу (руб., 2025)
	8–320	10	50 млн	4500–25000
	6–250	12	40 млн	4000–22000
	10–200	10	45 млн	3500–18000
	12–320	14	55 млн	5000–28000

Эта таблица помогает сравнить: лидирует в долговечности, — в давлении для тяжелых задач. В 2025 году тренд на смарт-цилиндры с беспроводными сенсорами, снижающими простои на 40%, по прогнозам. Если ошибка в подборе — перегрузка или утечки, — система выйдет из строя за месяцы. Поэтому интегрируйте с ПЛК для автоматизированного контроля, и эффективность вырастет.

В заключение подбора: фокус на формулах и тестах обеспечит надежность. Для новичков начните с онлайн-калькуляторов от произ водителей — это ускорит процесс без риска.

Обслуживание и эксплуатация пневмоцилиндров

После подбора и установки важно обеспечить долгую службу устройствам. Регулярное обслуживание включает проверку уплотнителей каждые 5000 циклов, чтобы избежать утечек воздуха, которые могут снизить эффективность на 15–20%. По данным руководств от произ водителей, чистка поршня от пыли и смазка с использованием силиконовых составов продлевает ресурс до 10 миллионов циклов. В промышленных условиях мониторьте давление: отклонения свыше 0,5 бар сигнализируют о проблемах в компрессоре.

Эксплуатация требует соблюдения норм: не превышайте номинальную нагрузку, чтобы избежать деформации штока. В холодных средах прогревайте систему, предотвращая конденсат. Если заметны шумы или замедления, остановите работу и диагностируйте — это сэкономит на ремонте. В одном случае на заводе замена прокладок предотвратила остановку линии на неделю, и команда отметила:Лучше тратить час на профилактику, чем день на ремонт.

• Ежедневно: визуальный осмотр на повреждения.
• Ежемесячно: тест на герметичность с манометром.
• Ежегодно: полная разборка и калибровка в сервисе.

Для ремонта запаситесь комплектами уплотнений, совместимыми по ГОСТ 14776-93. Самостоятельно меняйте простые элементы, но сложные — отдавайте специалистам. Тренд 2025 года — датчики для предиктивного обслуживания, предсказывающие поломки за 48 часов, по отчетам 4.0. Это снижает затраты на 30%.

Часто задаваемые вопросы

Как рассчитать необходимую силу пневмоцилиндра для конкретной задачи?

Расчет силы начинается с формулы = ×, где — рабочее давление в барах, — площадь поршня в квадратных сантиметрах. Например, при давлении 6 бар и диаметре поршня 40 мм площадь = 3,14 × (2)^2 = 12,56 см², сила ≈ 750 Н. Добавьте запас 20% на трение и динамику. Используйте онлайн-калькуляторы от произ водителей для точности, учитывая угол наклона или ускорение. Это обеспечит надежную работу без перегрузок.

В чем разница между штоковыми и безштоковыми пневмоцилиндрами?

Штоковые модели имеют выдвижной шток для линейного движения, подходят для толкания или тяги с усилием до 5000 Н, но требуют больше места. Безштоковые используют отверстие в корпусе для выхода поршня, компактны и идеальны для встроенных механизмов, как в роботах, с меньшим трением. Выбор зависит от пространства: штоковые для открытых систем, безштоковые — для замкнутых.

Как выбрать пневмоцилиндр для пищевой промышленности?

Для пищевой отрасли отдавайте предпочтение моделям из нержавеющей стали с классом защиты, безмасляным и с уплотнителями из пищевого силикона по стандартам. Убедитесь в легкой очистке и низком давлении до 4 бар, чтобы избежать загрязнений. Пример: мембранные цилиндры для дозаторов, с ходом 100–200 мм. Проверьте сертификаты на гигиену перед покупкой.

Сколько стоит обслуживание пневмоцилиндров в эксплуатации?

Стоимость обслуживания варьируется: ежедневные проверки — бесплатно, ежемесячная диагностика — 1000–3000 рублей за устройство, ежегодный ремонт — 5000–15000 рублей включая запчасти. В 2025 году смарт-системы мониторинга снижают расходы на 25%, заменяя ручной труд. Для флота из 50 цилиндров годовой бюджет — около 200000 рублей, окупающийся за счет снижения простоев.

Какие тенденции в развитии пневмоцилиндров ожидать в 2025 году?

В 2025 году преобладают гибридные модели с для реального времени мониторинга, интегрированные с ИИ для предиктивного ремонта. Рост на 15% в энергоэффективных версиях с рекуперацией воздуха, по прогнозам аналитиков. Также популярны компактные мини-цилиндры для дронов и экзоскелетов, с давлением до 12 бар и сроком службы 60 миллионов циклов.

Об авторе

Бобров Антон Игоревич — Эксперт по пневматике ООО Би Энд Би Инжиниринг

Рекомендации автора носят общий характер — перед применением уточняйте детали самостоятельно.

Выводы

В этой статье мы рассмотрели пневмоцилиндры как надежные приводы в промышленности: от принципа работы и применения в различных отраслях до подбора, расчета и обслуживания. Особое внимание уделили сравнениям моделей, практическим рекомендациям и частым вопросам, чтобы помочь выбрать и эксплуатировать устройства эффективно. Эти знания позволяют оптимизировать процессы, снизить затраты и повысить произ водительность систем.

Для успешного использования всегда начинайте с точного расчета силы и нагрузки, регулярно проводите проверки уплотнителей и смазку, а также интегрируйте современные датчики для мониторинга. Не забывайте о запасе мощности в 20% и совместимости с оборудованием — это продлит срок службы и минимизирует простои.

Примените полученные на практике: оцените свою систему прямо сейчас и обновите пневмоцилиндры для новых задач. Начните с консультации у специалистов или онлайн-калькуляторов — шаг к автоматизации, которая окупится уже в первый год! Действуйте, и ваша произ водительность взлетит.
