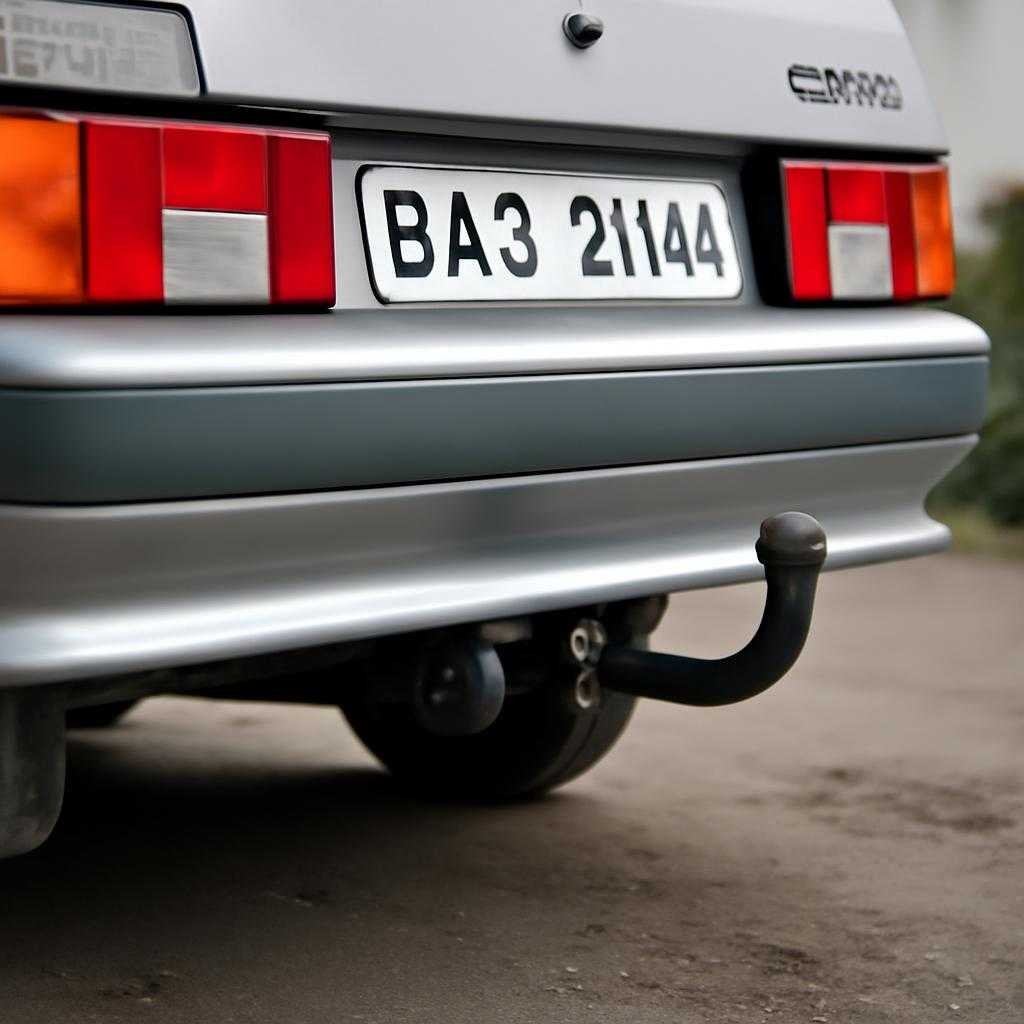

Фаркоп на ваз-2114: расчёт, монтаж, уход

Седан-хэтч ВАЗ-2114 тянет прицеп массой до 750 кг без тормозов и до 1200 кг с тормозами при вертикальной нагрузке на шар 50 кг. Эти цифры зафиксированы в ОТТС, поэтому при расчёте я держу их как потолок. Каркас кузова выдерживает заявленные усилия при условии сохранности заводских точек сварки, что проверяется визуально и штангенциркулем — толщина металла вокруг стаканов должна сохранять 0,8-1,0 мм без коррозионных язв.

При перевозке катера либо строительного прицепа фаркоп превращается в рычаг свободы: автомобиль будто обретает дополнительный позвонок. Опора прочная, но только при грамотной выборе комплекта и безупречной установке. Ниже — пошаговый алгоритм, выверенный на трёх личных машинах и сотне клиентских.

Выбор комплекта

На рынке встречаются фланцевые, быстросъёмные и условно штатные балки. Для 2114 чаще берётся фланцевый вариант: площадка с шаром Ø50 мм крепится на четыре болта М12х1,25 класс прочности 10.9. Такая схема ложится точно в лонжеронную нишу, без подрезки бампера. Быстросъёмный шар удобен зимой — ледяная корона не наваривается, достаточно вынуть фиксатор, однако цена выше на четверть.

Смотрю на сертификат EAC и клеймо “D-value 5,9 kN”. D-value — расчётная сила, характеризующая запас прочности при рывке. Показатель ниже 5 kN сигнализирует о кустарном происхождении изделия. Сталь — 09Г2С или S355, проверяю искрой: длинные желтоватые лучи с разветвлениями. Угол сварного валика без подрезов, галтель равномерная. Порошковая окраска отдаёт лёгким шагрением — отсутствие раковин говорит об адгезии. Пассивация (тонкая цинк-фосфатная плёнка) видна по едва заметнойному радужному отливу.

Перед покупкой вымеряю базу болтов: 84×45 мм — заводская схема. Если отверстия гуляют даже на миллиметр, заготовка отправляется обратно на полку. Шар без маркировки “50” не берётся: китайские 49,5 мм разбивают сцепную головку прицепа. К комплекту прикладывается паспорт, в котором внесён VIN либо модель авто — инспектор технадзора просит документ при регистрации прицепа.

Для установки подготавливаю: динамометрический ключ 40-200 Н·м, резьбовой герметик анаэробного типа, щётку по металлу, антикор-мастику на каучуке, съёмник клипс, фен для термоусадки и электромонтажный комплект 7-контактной розетки. Пайку закрываю кембриками с клеевым слоем, поскольку классический скотч-лок окисляется за сезон.

Тонкости монтажа

Снимаю задний бампер: пять саморезов в арках, два болта под полкой багажника, пластиковые пистоны. Кромка бампера обычно закислена — WD-40 плюс лёгкий удар капролоновым молотком выпускает коррозионные «якоря». Лонжероны зачищаются до металла, далее грунт “цинкарь”, после высыхания — эпоксидная грунтовка, поверх неё полиуретановый «раптор». Такая трёхслойная броня выдерживает солевой туман.

Балка садится в штатные технологические окна, дистанционные втулки центрируют конструкцию. Болты смазываются графитовой пастой и затягиваются крест-накрест: М10 — 48 Н·м, М12 — 86 Н·м. Перетягивание приводит к «струне упругости» — лонжероны вытягиваются, геометрия съезжает на 2-3 мм и бампер становится внатяг. После затяжки наношу контрольный штрих-лак: трещина лака подскажет о возможном отпускании резьбы.

Электрическая часть подключается через силовое релее 30 А, питающее контакт 54g (стоп-сигнал). Провод “масса” цепляется под болт крепления замка багажника — там ствольная поверхность металла лишена краски. На машинах с сигнализацией CAS подключаю согласующий модуль Smart Connect: он считывает шину и выдаёт отдельный канал на габариты, исключая ложные ошибки. Розетка ставится на кронштейн из 3-мм стали, угол наклона 15° вниз — дорожная грязь не бьёт струёй напрямую.

Перед первым выездом провожу статический тест: груз-мешок 70 кг на шар, удержание 10 минут. Далее динамика: прицеп массой 500 кг, змейка 40 км/ч, два круга. Отслеживаю термокамеру: узел нагревается до 35 °С, выше — признак трения либо микроподвижек.

Хранение и уход

Съёмный шар снимается осенью перед реагентным сезоном. После демонтирования мойка паром, затем пассивация раствором пирофосфата натрия, далее сушу потоком сжатого воздуха. Поверхность покрывается гидрофобной плёнкой “FL-Wax” толщиной 20 мкм, узел упаковывается в VCI-пакет (плёнка с летучим ингибитором коррозии). Храню на деревянной полке при влажности до 60 % — дешёвый гигрометр из зоомагазина справляется с контролем. Балка, если снята, подвешивается на витки эластичного шнура — металл не лежит на металле, не образуется гальваническая пара.

Шар раз в сезон проверяется шаблоном-калибром 49,8-50,0 мм: износ свыше 0,5 мм уводит прицеп, возникает биение. Излишек краски со сферической части счищаю войлочным кругом до стального блеска, затем тонкая плёнка консистентной смазки US-синтемп. Болты срывного типа меняются через пять циклов установки — класс прочности падает из-за усталости.

Профессиональный подходход к покупке, монтажу и уходу удлиняет жизнь не только фаркопу, но и самому кузову: лонжероны не вырастают «грыжей», электрика не загорается гирляндой ошибок, прицеп идёт за машиной по следу, словно вагон за локомотивом. С такой связкой дальняя дорога превращается из квеста в спокойное движение по шпалам привычных регламентов.
