Антенна, достойная трассы и эфира

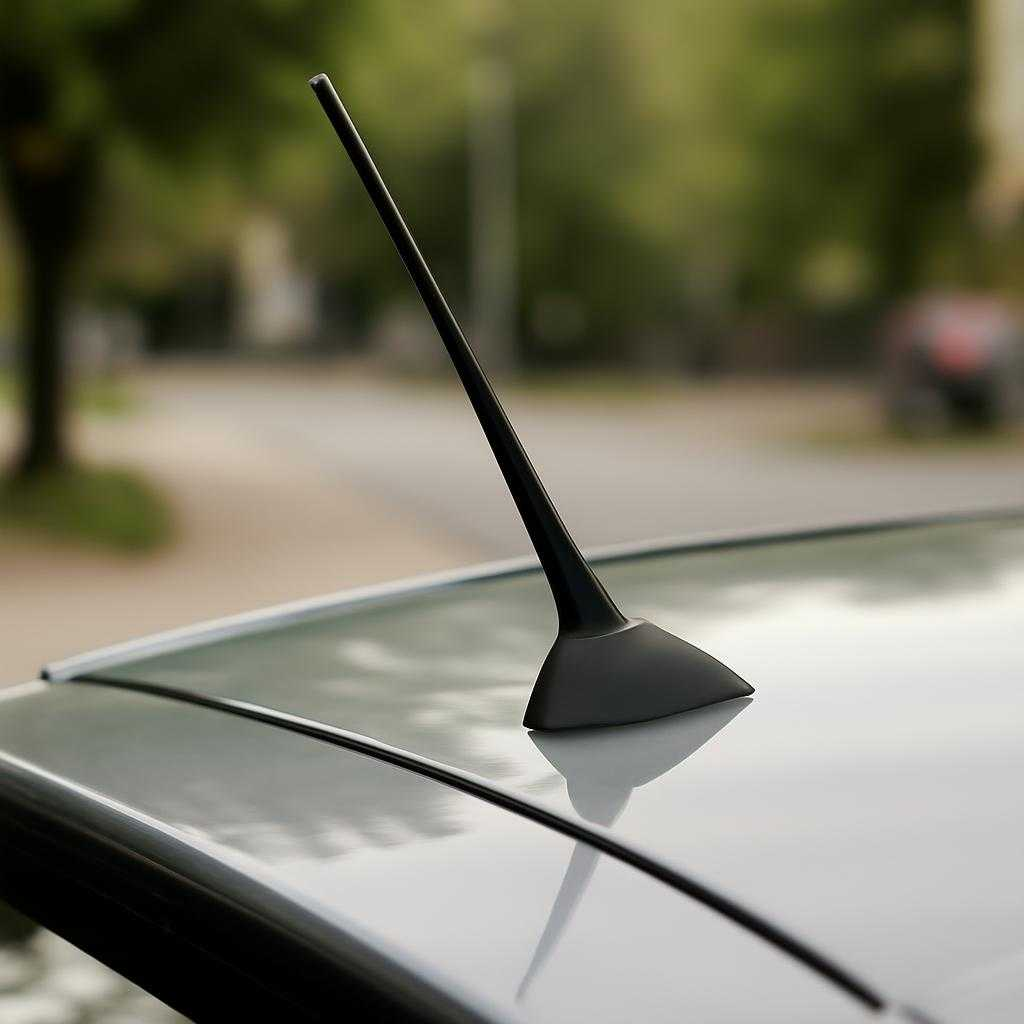

Я прохожу хлыстами антенн через руки уже два десятка лет и вижу, как водители то утрамбовывают сигнал в «акулий плавник», то вытягивают стеклянные нити вдоль кузова. Главное правило приёма — соответствие резонансной длине волны. Для FM-диапазона четвертьволновая штанга равняется 75 см, и любое укорочение без компенсации индуктивностью ведёт к обеднённому сигналу.

Мифы о приёме

Часто слышу: «Чем выше – тем лучше». Высота рабочей точки важна, однако излучение гасит «фарадеевский клеточный эффект» кузова. Электромагнитный кокон размыкает штырь, только если вывод заземлён аккуратно, а под днищем нет рыхлого налёта коррозии, создающего паразитный контакт.

Для уменьшения ветровой нагрузки конструкторы вводят спиральный нам от, превращая прямой вибратор в геликоид. Спираль снижает Q-фактор, зато избавляет от флаттера на 140 км/ч. Компактный «акулий плавник» содержит печатную рамку, согласующую цепочку и микрополосковый фильтр. Такой гибрид удобен, однако активный каскад внутри корпуса прогревается до 60 °C, и шумовая температура подбирается к критической отметке 200 K.

Выбор форм-фактора

Стеклянные полосы на ветровом стекле — любимцы автопроизводителей: отсутствие внешних выступов, нулевая аэродинамическая прибавка к расходу. Их ахиллесова пята — слабый транспаспортный ток к массе кузова, используемый гель-контакт стареет и приносит 3–4 дБ потерь. Штыри на кронштейне стойки A-образной формируют чёткое излучение вперёд-назад, оставляя «провал» по бортам, что важно для CB-связи дальнобойщиков, но посредственно для FM.

Усилитель внутри антенны питается через коаксиальный кабель. Любители скручивать «колхозные» удлинители из RG-58 получают стоячую волну с коэффициентом 1,7:1 и дрейф рабочей точки. Заводской разъём FAKRA герметизирован, плюс внутри предусмотрен гермоввод из этилен-пропилена — именно он спасает тракт при мойке высокого давления.

Монтаж без сюрпризов

Сверло диаметром 19 мм и битумный уплотнитель избавят от гальванической пары «алюминий-сталь». Крутящий момент при затяжке гайки ограничиваю динамометрическим ключом на 4 Н·м: лишний пол-оборота ведёт к срезу резьбы М6 из латуни L63. После крепежа измеряю КСВ-метром: показатель 1,2:1 назову рабочим, выше — ищу виновника в экране кабеля или в разъёме.

В сухом остатке: чётвертьволновый вибратор с корректным заземлением выигрывает у любого микрокорпуса с усилителем при равной длине трассы, а правильная герметизация продлевает жизнь тракту дольше, чем смена двух комплектов резины.
