Центр вращения: тайны ступицы

Я регулярно разбираю ступицы легковых и тяжёлых машин и вижу, как недооценка узла оборачивается преждевременным ремонтом.

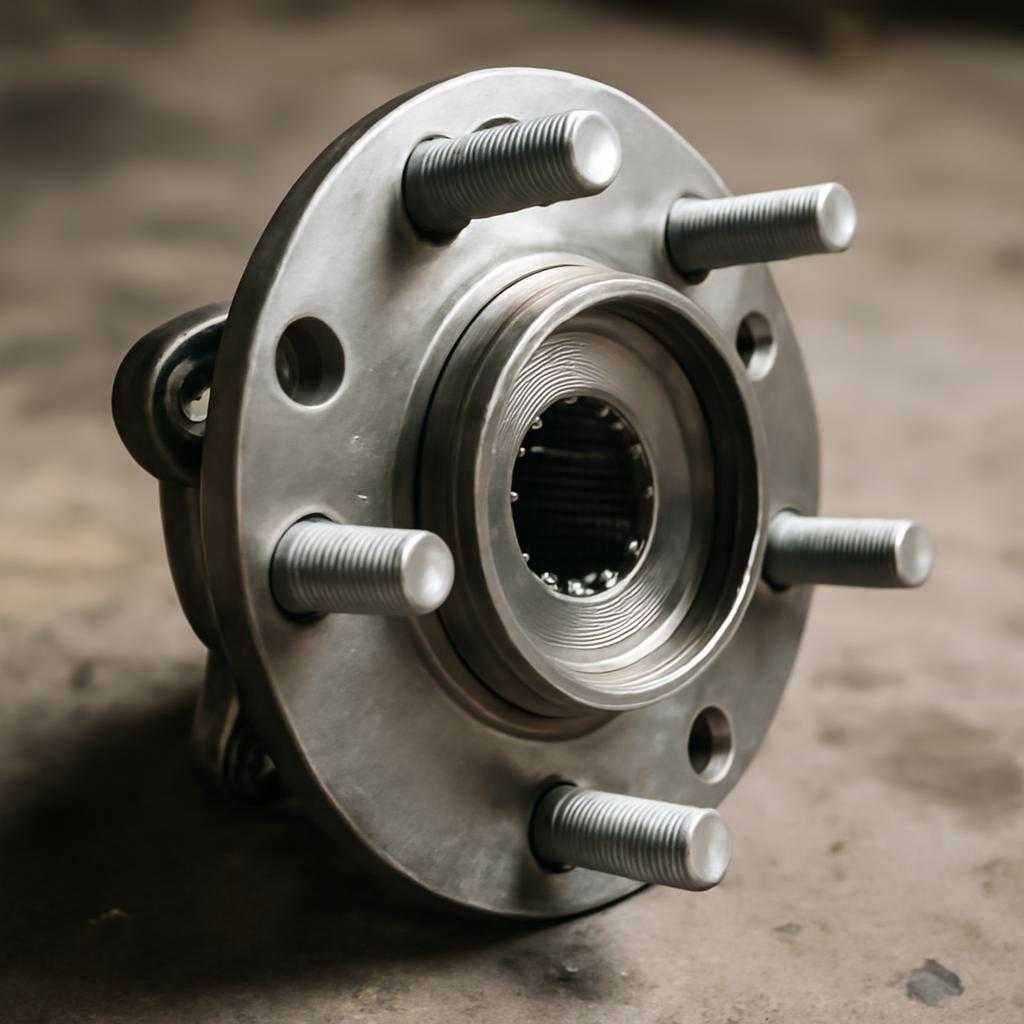

Ступица — центр вращения колеса, принимающий усилия ускорения, торможения и бокового сноса. Через узел момент передается от полуоси к ободу, а контакт с шасси организуют подшипники.

Функция и нагрузки

По сути ступица напоминает гироскоп: она сохраняет направление, пока подшипники питают кинетическую энергию без лишнего трения. Радиальные усилия от массы, аксиальные — от заноса, а крутящий момент — от силовых агрегатов действует через один компактный корпус. Тепло от тормозного диска смешивается с жаром подшипниковой клетки, поэтому металл испытывает температурный градиент до 300 °C.

Конструкция ступицы

Корпус чаще отливают из низколегированных сталей 40Х или 42CrMo4, затем подвергают мартенситотропной закалке — методике, при которой игольчатый мартенсит формируется локально, повышая предел выносливости фланца. Фланец несёт шпильки либо болты, конический посадочный поясок, а с тыльной части образует щит, защищающий подшипник от пыли. Посадочные поверхности шлифуют до шероховатости Ra 0,4, так что палец, проведённый сверху, скользит как по льду.

Подшипниковый узел

В легковом сегменте господствует двухрядный радиально-упорный подшипник со встроенным сепаратором из полиамида. Предварительный натяг формируется эквидистанционной сборкой: внутренние кольца притягиваются до расхождения дорожек ровно на 7–10 мкм, что устраняет люфт без роста температур. В поколении Hub III магнитный инкрементный диск встроен под сальник. Датчик скорости считывает поля, превратилисьщая ступицу в элемент информационной сети шасси.

При затяжке гаек я ориентируюсь на паспортный момент: 110 Н·м для хэтчбека С-класса, 180 Н·м для кроссовера D-класса. Погрешность динамометрического ключа свыше 5 % приводит к микропластической деформации посадки либо к саморазгону резьбовой пары.

Симптомы деградации просты: гул, пилообразный износ протектора, колебание тормозной педали. Момент уныния наступает на шоссе, когда металл стучит о суппорт, так что своевременная диагностика экономит нервы и кошелёк.

Я применяю индикатор ИЧ-10 с магнитной стойкой, биение фланца свыше 0,05 мм служит сигналом к замене. Опрессовка выполняется втулкой, упирающейся только во внешнее кольцо, чтобы не зарезать дорожку.

Жизненный ресурс узла при качественном металле и чистой смазке достигает 250 000 км. Ступица — словно сократовский вопрос о колеснице: невидима глазу, но она удерживает мир машины от хаоса.
