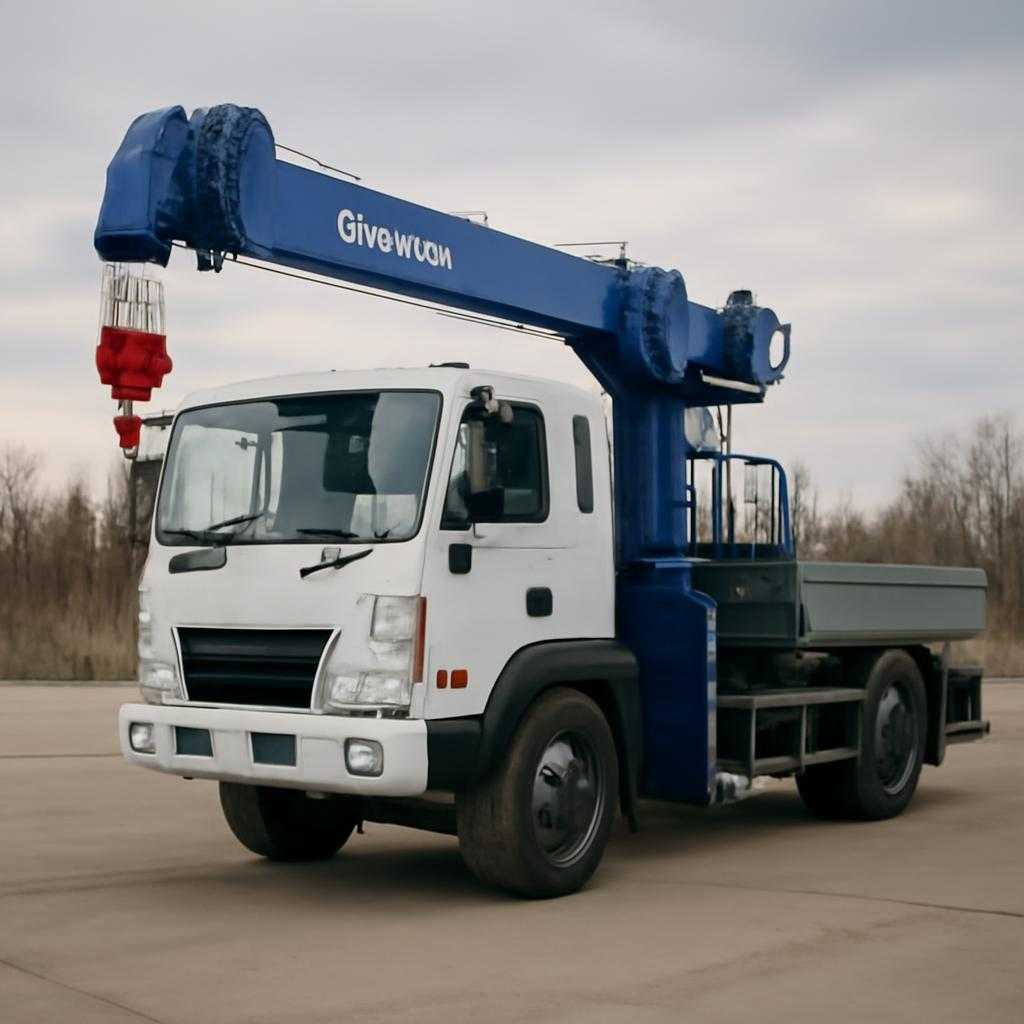

Кму kanglim — практический разбор

За десять лет работы с корейскими крановыми установками я проследил эволюцию бренда Kanglim от компактных агрегатов для 3-тонных шасси до тяжёлых систем с вылетом стрелы 25 м. Отмечу главные штрихи, полезные для технических директоров и механиков.

Модельный спектр

Линейка стартует с серии KS60C на шасси малого класса. Грузовой момент 4,6 т·м, шестигранная стрела, досягаемость 8,2 м. Гидроцилиндры уплотнены манжетами Hallite, ресурс до первого ремонта 8000 циклов. Следующий уровень — KS1256G-II: 7-секционная стрела, момент 12,1 т·м, поворотная платформа с зубчатым венцом внутреннего зацепления. Тяжёлый сегмент представлен KS2056H-L и KS2605H: момент 20-26 т·м, телескопирование под нагрузкой через проскальзывающий блок (sliding pad) из композита Turcite-A, минимальная абразивность.

Гидравлическая схема

Штатная насосная пара — шестерённый тракт Rexroth + аксиально-поршневой агрегат Kawasaki с LS-регулятором. Благодаря такому тандему система при 1500 об/мин выдаёт 210 бар без кавитации. Последовательная компоновка гидрораспределителей Priority Flow Stabilizer даёт оператору плавность даже при одновременном телескопировании и лебёдочном движении. В приводе опор применён клапан противодавления типа Counterbalance, исключающий самопроизвольное опускание.

Для контроля избыточного напряжения металла в критических сечениях использую акустическую эмиссию (AE-метод). Звуковая волна 150-300 кГц возникает при микротрещинах, благодаря чему удаётся снять установку до опасной фазы.

Эксплуатационные нюансы

Монтаж КМУ выполняю на рамы из стали Domex 650. Высокий предел текучести упрощает расчёт прочности без лишнего веса. Сдвиг точки тяжести назад не превышает 110 мм, поэтому заднюю подвеску шасси модернизирую усиленными рессорами из 55Cr3. Электроника Kanglim общается по CAN 2.0B, диагностический разъём выводится в нишу рядом с аккумуляторным ящиком — механик добирается к нему без демонтажа декоративных панелей.

При минусовых температурах рекомендую гидравлику на синтезе PAO с кинематической вязкостью 32 cSt при 40 °C и индексом VI > 150. Термостабильность предотвращает кавитационный износ золотников, ресурс лебёдки вырастает до 12 000 циклов. Одним из проверенных приёмов считаю установку электроподогревателя с тефлоновым резистивным элементом — потребление 300 Вт, нагрев до 25 °C за 18 минут.

В каденсе тяжёлых подъёмов любую стреловую систему преследует усталость металла. Для замедления процесса ввожу интервал динамического теста — каждые 500 часов. Оператор выполняет серию подъёмов и опусканий с грузом 75 % от паспортной массы, датчики напряжений (strain gauges) фиксируют пиковые градиенты. При отклонении выше 8 % от базового профиля назначают досрочную ревизию с магнитопорошковым контролем.

Сервисная статистика показывает интересный парадокс: при грамотной смазке шарниров Hylomar M и своевременной промывке фильтра грубой очистки вероятность отказа гидросистемы меньше 0,7 % на 1000 моточасов. Для коммерческого автопарка из десяти машин такая надёжность превращается в ощутимую экономию – простои почти исчезают.

Кран-манипулятор Kanglim воспринимаю как инструмент, объединяющий гибкость телескопической стрелы и точность робота-вальдорфера. При правильном подборе шасси и строгой дисциплине ТО оборудование служит без капитального вмешательства шесть-семь лет, что в условиях северных регионов выглядит убедительно.
