Топливные фильтры: устройство, типы и критерии качества
Топливные фильтры предназначены для очистки топлива от посторонних примесей. Любое топливо содержит в себе некоторое количество пыли, воды и других примесей. Тем более что наше топливо, особенно по сравнению с теми же европейскими аналогами, является довольно грязным. Поэтому наличие хорошего топливного фильтра очень важно для долговечной работы мотора.
Ниже мы расскажем об основных видах топливных фильтров, их устройстве, критериях качества, об особенностях топливных фильтров для дизельных и бензиновых двигателей, а также, почему их важно вовремя менять. В конце статьи смотрите видео о том, как правильно выбрать топливный фильтр для автомобиля.
Устройство и принцип работы топливного фильтра
В зависимости от тонкости фильтрации, фильтрующие элементы различают на два типа:
- Фильтр грубой очистки топлива (предварительный);
- Фильтр тонкой очистки топлива (финишный).
На автомобилях с дизельным двигателем, помимо применяемых фильтрующих элементов, в связи с повышенным содержанием в дизтопливе воды, для её отделения и очистки топлива от механических примесей дополнительно устанавливают комбинированное модульное устройство – сепаратор, состоящий из топливного фильтра и водоотделителя. Об особенностях топливных фильтров для дизелей будет подробно написано немного ниже.
На автомобилях с бензиновым двигателем применение таких сепараторов неактуально, и функцию фильтра грубой очистки топлива может выполнять как топливозаборник, так и фильтрующий элемент погружного насоса. Как правило, это металлические или синтетические сетки.

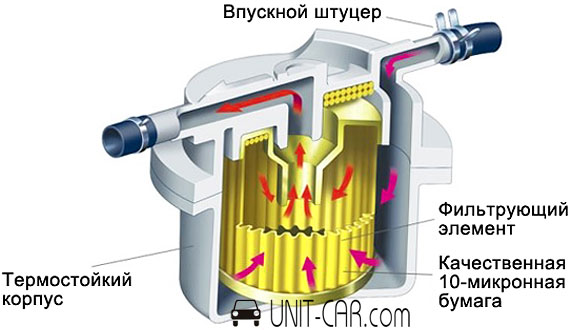

Фильтр тонкой очистки служит для финальной очистки топлива. Он может быть как элементом насоса, так и устанавливается в топливную магистраль. Для бензиновых двигателей внутреннего сгорания топливные фильтры, как правило, изготавливают неразборными. Состоят они из корпуса (так называемого «стакана») и находящегося в нем фильтрующего элемента (смотрите на рисунке выше). Топливо в фильтр и из него подается через штуцеры: впускной и выпускной. На штуцеры производители иногда дополнительно устанавливают пластиковые трубки с быстросъемными фитингами.
Принцип работы топливного фильтра состоит в следующем:
- Проходя через фильтр грубой очистки, топливо от бака по трубке поступает через впускной штуцер в корпус фильтра.
- Далее, проходя сквозь «штору» фильтрующего бумажного элемента, оно очищается от грубых механических примесей и через выпускной штуцер подается в топливную магистраль к двигателю.
Стоит отметить, что фильтрующий элемент фильтра тонкой очистки топлива изготавливается из той же бумаги, которая применяется и в масляном фильтре.
Но бывают топливные фильтры и более сложных конструкций. Например, некоторые фильтры имеют три штуцера, два из которых относятся к основной топливной магистрали, а третий – дополнительный. Он служит для сброса топлива обратно в бак, в случаях повышения давления в топливной системе. Фильтры подобной конструкции иногда встречаются на автомобилях иностранного производства.
Свойства и критерии качества топливных фильтров
Двигатели современных автомобилей отличаются высочайшей эффективностью, но чтобы получить от них полную отдачу и избежать повреждений инжекторных систем, необходимо исключительно чистое топливо. Его могут обеспечить только высококачественные фильтры очистки топлива.
Пыль, вода и различные частицы могут попасть в топливо при его производстве, транспортировке и хранении. Эти частицы приводят к износу и коррозии чувствительных инжекторных систем и клапанов, а также всех деталей двигателя, омываемых топливом. Поэтому оно должно быть максимально чистым. Этого можно добиться, только установив качественный топливный фильтр.
Все частицы грязи оседают на фильтрующем элементе, и в двигатель поступает чистое топливо. Топливный фильтр необходимо регулярно заменять, тогда очистка топлива будет оптимальной.
Топливные фильтры низкого качества отличаются целым рядом недостатков:
- Грубый фильтрующий материал пропускает мелкие частицы.
- Такие фильтры имеют низкую поглощающую способность, быстро забиваются и их приходится заменять чаще.
- Забитый фильтр препятствует прохождению топлива, так что машина может просто не завестись.
- Фильтрующий материал в некачественном фильтре может порваться, и топливо попадет в систему впрыска практически неочищенным.
При разрыве фильтрующего материала грязное топливо может повредить форсунки и вызвать серьезный износ инжекторной системы. Это приведет к нарушению процесса впрыска и снижению мощности двигателя.
Но при использовании качественных топливных фильтров такое не случится. Обеспечивая высочайший уровень очистки топлива, качественные фильтры обеспечивают оптимальную мощность двигателя и защищают системы впрыска от повреждений и коррозии.
Особенности топливных фильтров для дизельных двигателей
Вода в дизельном топливе – это давно известная проблема, и она имеет несколько причин возникновения. Свободная вода отделяется от топлива, как правило, при помощи фильтров-сепараторов.
Топливные фильтры низкого качества часто плохо задерживают воду и она просто проходит сквозь них. Затем вода вместе с топливом поступает в систему впрыска. В результате, нарушается процесс горения смеси и возникает коррозия, поскольку даже небольшое количество воды быстро приводит к повреждению чувствительной инжекторной системы.
Еще одно важное требование к фильтру для дизельного топлива – он должен сохранять работоспособность и при очень низких температурах. Холод вызывает в дизельном топливе кристаллизацию парафина, который может забить обычный фильтр.

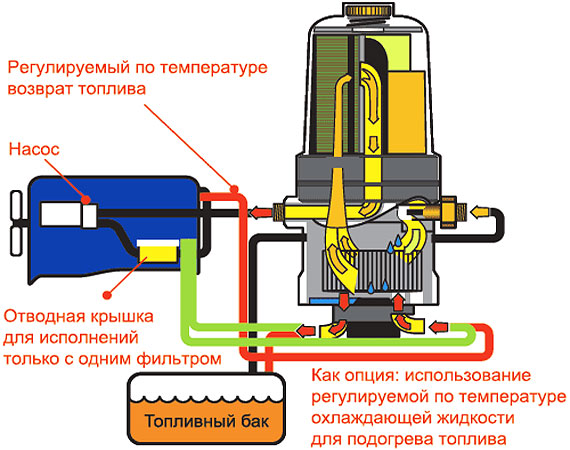

Качественные топливные фильтры предотвращают это, возвращая в фильтр подогретое топливо. Специальный элемент, встроенный во многие фильтры, контролирует температуру топлива и обеспечивает оптимальную смесь подогретого топлива и топлива из бака.
А вот что может произойти с фильтрами без элемента, контролирующего температуру: поскольку без циркуляции топливо не нагревается, то оно становится вязким, и к тому же в нем появляются кристаллы парафина. Они попадают в фильтр и забивают его. Постепенно топливо перестает поступать в систему впрыска, в результате чего двигатель теряет мощность и глохнет.
