Установка и подключение автомобильного сабвуфера к магнитоле и усилителю

Инструкция как подключить сабвуфер в машине

Хороший сабвуфер позволяет добиться качественно иного звучания автомобильной аудиосистемы за достаточно разумные деньги. Активные корпусные сабвуферы очень просты в подключении, а вот пассивный сабвуфер, не имея базовой подготовки, правильно подключить сможет далеко не каждый автолюбитель, и ошибка может привести даже к выходу из строя генератора.

Именно поэтому важно знать, как правильно устанавливать сабвуфер в машине и подключать его к автомобильной магнитоле и бортовой сети.

В конце этой статьи вы найдёте схему подключения сабвуфера к штатной магнитоле и усилителю, а также видео-инструкцию, как правильно установить и подключить сабвуфер в машине самому.

О видах автомобильных сабвуферов и их отличительных особенностях мы подробно рассказывали в своём материале о выборе сабвуфера в машину, поэтому ниже мы коснемся этой темы лишь вскользь.

Классификация сабвуферов и способы их установки в машину

Все автомобильные сабвуферы делятся  на два больших класса: пассивные и активные.

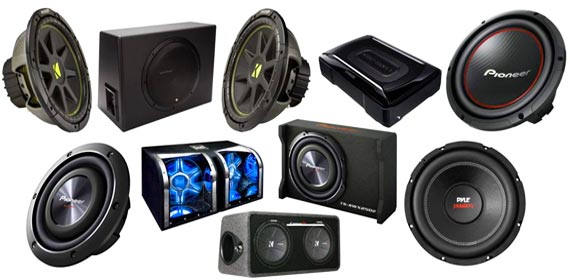

Виды сабвуферов в машину и способы их установки

  1. Пассивный сабвуфер представляет собой короб со встроенными в него динамиками. Для того чтобы такой сабвуфер работал, к нему придется дополнительно приобретать усилитель звука соответствующей мощности, поскольку своего усилителя пассивные сабвуферы не имеют.
  2. Активные сабвуферы отличаются от пассивных тем, что в них имеется собственный встроенный усилитель.

По сути, активный сабвуфер – это уже готовая к использованию акустическая система, которая подойдет, пожалуй, большинству автолюбителей, кроме тех, кто предъявляет к качеству звучания особые требования. Очень часто в активных сабвуферах также имеется возможность регулировки звуковых частот и уровня басов.

Существует еще одна разновидность сабвуферов, которые не имеют корпуса и представляют собой динамик с усилителем или без него – их называют бескорпусными.

Корпусные сабвуферы, в свою очередь, отличаются между собой формой корпуса и материалом, из которого он сделан:

  • В не зависимости от того, какой сабвуфер (активный или пассивный) форма корпуса у него может быть круглая, квадратная или прямоугольная.
  • В качестве материала для изготовления корпуса может служить многослойная фанера, ДСП или даже ДВП.

От материала корпуса, а также от его формы зависят и частотные показатели сабвуфера.

Способы установки сабвуфера в машину

В большинстве случаев сабвуферы устанавливают в багажном отсеке автомобиля, причем места установки могут быть разными. Чаще всего сабвуфер крепят к спинке заднего сиденья, но также встречаются варианты, когда "саб" устанавливается сбоку в багажном отсеке.

Низкочастотные динамики, у которых корпус отсутствует, обычно устанавливаются в следующих местах:

  • Во внутреннюю обшивку автомобиля;
  • В пол багажника;
  • В корпус изготовленный по индивидуальным расчетам, учитывающим особенности свободного пространства в автомобиле. Такие сабвуферы по минимуму занимают полезное пространство багажного отделения машины.

Существуют и компактные модели сабвуферов, которые устанавливаются под передние сиденья автомобиля. Однако такие устройства обладают не очень большой мощностью.

После определения места установки, производится непосредственно установка сабвуфера в машине и его дальнейшее подключение к бортовой сети автомобиля и к усилителю или автомагнитоле.

Подключение сабвуфера в машине

Если сабвуфер активный, то особых проблем при его подключении к штатной магнитоле или другому головному устройству не возникнет. Для этого нужно выполнить всего два шага: подключить питание и звуковые провода.

  1. Для подключения питания необходимо протянуть провод от сабвуфера в подкапотное пространство машины и подключить его через предохранитель к плюсовой клемме аккумулятора. Минусовой контакт сабвуфера запитывается от ближайшей "массы".
  2. Звуковой кабель подключается напрямую к специальному разъему для сабвуфера, который находится на задней стенке магнитолы и обычно обозначается как «S/W» или «SW OUT».

Подробней о разъёмах и выходах на задних стенках автомобильных магнитол читайте в нашей инструкции по подключению автомагнитол.

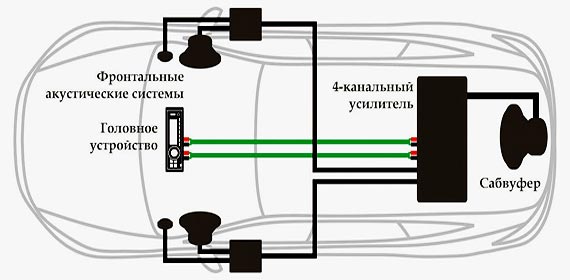

Схема подключения сабвуфера в машине

Схема подключения пассивного сабвуфера в машине

Пассивный сабвуфер в машине подключается несколько сложнее, так как его нужно соединять не напрямую с магнитолой, а через усилитель (смотрите схему подключения выше). Кроме того, во избежание "провалов" звука на высокой громкости и проблем с электрооборудованием автомобиля мы рекомендуем использовать специальный конденсатор для сабвуфера.

Поскольку сабвуферы создают дополнительную нагрузку на бортовую электрическую сеть автомобиля, то при наличии мощного усилителя звука в аудиосистеме очень часто возникает необходимость в приобретении конденсатора для сабвуфера, который будет защищать сеть от перегрузок.

После установки и подключения сабвуфера в машине останется лишь правильно его настроить. Если в автомобиль установлен активный сабвуфер, то при его регулировке просто подбирается оптимальный вариант звучания.

А вот настройка пассивного сабвуфера, как правило, более сложная, и чтобы правильно отрегулировать его звучание нужно обладать неплохим музыкальным слухом. Если настроить пассивный сабвуфер самостоятельно вам не удастся, тогда лучше будет обратиться для этого к специалистам.
