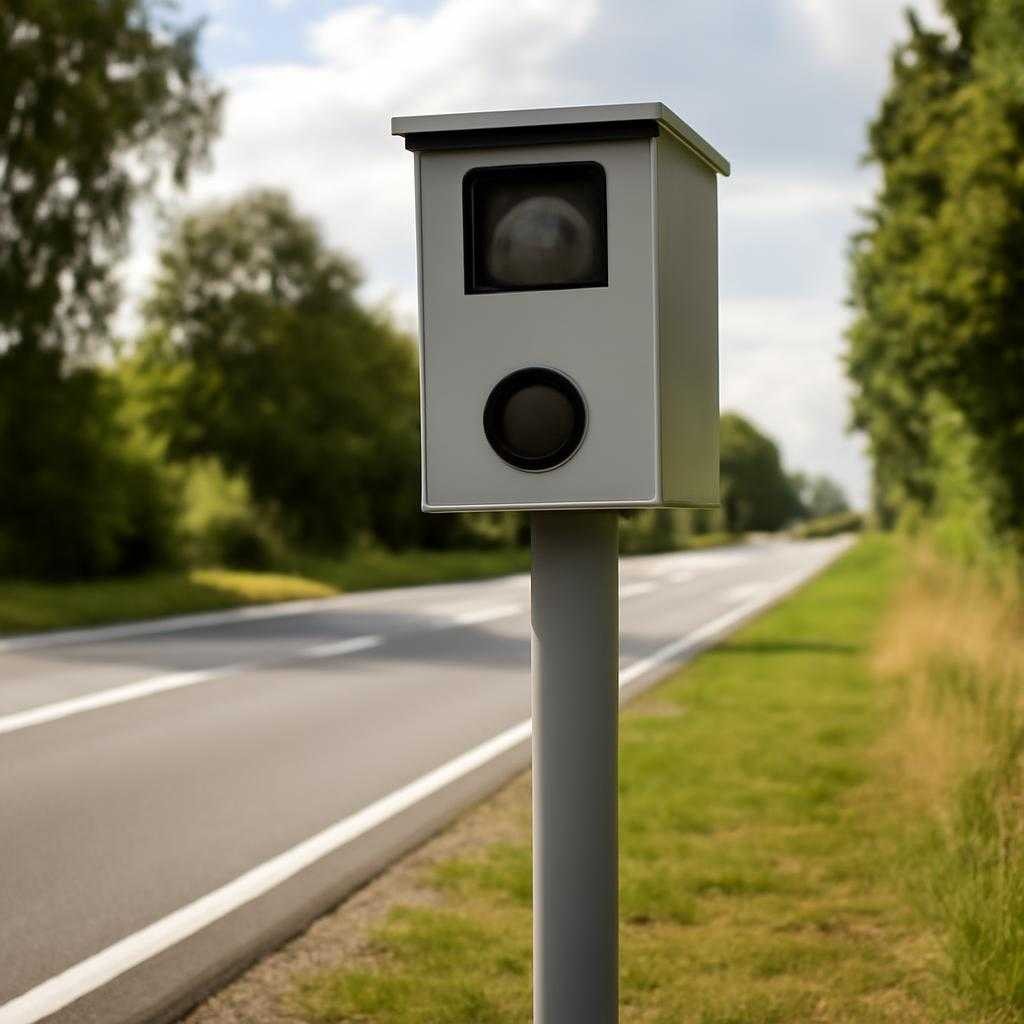

Как фоторадар измеряет скорость и почему кадр превращается в доказательство

Автор: Админ 06.04.2026 23:56

Я много лет работаю с автомобильной техникой и дорожной электроникой, поэтому к фоторадару отношусь не как к «черному ящику», а как к измерительному комплексу со строгой логикой. Для водителя он выглядит просто: столб, короб, вспышка, письмо. Для инженера картина иная. Внутри живут радиоканал, оптика, вычислительный модуль, синхронизация времени, блок геопривязки и защищенная память. Каждый узел ведет свою партию, а итог напоминает хорошо сыгранный квартет, где фальшь сразу заметна.

Фоторадар фиксирует скорость двумя основными путями. Первый путь основан на радиоволнах и доплеровском сдвиге. Прибор излучает сигнал, принимает отражение от кузова, затем сравнивает частоты. Если автомобиль движется, частота отраженной волны смещается. По величине смещения вычисляется скорость. Второй путь опирается на серию кадров: камера ведет объект, вычислитель измеряет его смещение между точками, связывает траекторию с временной шкалой, после чего получает численное значение. На дорогах встречаются гибридные системы, где радарная часть дает первичный замер, а камера прикрепляет к нему номер, полосу движения, дату, координаты и визуальный контекст.

Основа измерения

Радарный блок работает в микроволновом диапазоне. В разговорной речи звучит просто, а внутри скрыта тонкая физика. Антенна формирует направленный лепесток диаграммы — участок пространства, куда уходит энергия излучения. Чем уже лепесток, тем точнее локализация цели. Если луч широк, в него попадают соседние машины, грузовики на другой полосе, металлические ограждения. Тогда вычислитель решает задачу селекции целей, то есть отеляет нужный объект от фоновых отражений. Селекция похожа на работу уха в шумном гараже: моторы ревут разом, а опытный механик все равно распознает один конкретный стук.

При движении машины возникает тот самый доплеровский сдвиг. Формула у него строгая, хотя смысл интуитивен: объект приближается — частота растет, удаляется — снижается. Для фоторадара одного факта смещения мало. Ему нужна связка «частота — направление — время». По этой причине комплекс калибруют по углу установки, высоте монтажа, ориентации относительно оси дороги. Здесь вступает в дело редкий, но точный термин — косинусная погрешность. Если луч направлен к траектории не строго по линии движения, прибор видит проекцию скорости, а не полное значение. В математике участвует косинус угла между лучом и вектором движения. По этой причине показание без коррекции уходит вниз, а не вверх. Иначе говоря, геометрия не «накидывает» лишнее, а срезает часть реального значения.

Камера не измеряет скорость сама по себе в каждом комплексе. Часто она служит свидетелем, который превращает сухую цифру в доказательный кадр. Для распознавания номера нужна оптика с подходящим фокусным расстоянием, короткая выдержка и подсветка, чаще инфракрасная. Инфракрасный диапазон удобен тем, что не слепит водителя и хорошо работает ночью. Номерные знаки покрыты световозвращающим слоем, поэтому в луче такой подсветки символы выглядят контрастно. Если оптика настроена грубо или стекло загрязнено, номер на кадре расплывается, а сила доказательства падает.

Как выбирают цель

Один из самых частых вопросов связан с плотным потоком: как прибор поснимает, чья скорость попала в постановление. Ответ скрыт в сочетании радарной картины и изображения. Радар видит несколько отражающих целей, каждая создает свой отклик по дальности, скорости и амплитуде. Амплитуда — сила отраженного сигнала. У крупного грузовика она выше, у мотоцикла ниже. Но амплитуда не равна виновности. Для привязки нужен алгоритм трекинга, то есть сопровождения объекта от кадра к кадру и от импульса к импульсу. Вычислитель строит трек: вот машина появилась в секторе, вот движется по такой полосе, вот пересекла контрольную зону, вот на этом времени у нее получена скорость. После чего кадр маркируется.

В серьезных комплексах используется временная метка высокой точности. Синхронизация идет по внутреннему генератору, а порой по спутниковому приемнику. Тут уместен термин «джиттер» — дрожание временных интервалов. Для обычной съемки он почти незаметен, для метрологии неприятен. Если интервалы между измерениями плавают, страдает точность вычисления по последовательности кадров. По этой причине хорошие комплексы уделяют много внимания стабильности тайминга. Для инженера время в фоторадаре — не фон, а линейка.

Есть еще одна тонкость: угол обзора камеры и ось радарного луча редко совпадают идеально. При монтаже выполняют юстировку — тонкую настройку взаимного положения оптики и радиоканала. Юстировка сродни настройке прицела: миллиметр на кронштейне превращается в заметный уход в рабочей зоне. Если юстировка сбита, на фото окажется одна машина, а радар в тот же миг сопровождал другую. Именно по этой причине узлы проходят проверку и контрольные тесты.

Кадр и додоказательство

Для водителя самый заметный результат — изображение с номером, временем, скоростью и адресной привязкой. Для системы же главное не красота кадра, а непрерывная цепочка данных. Сначала фиксируется событие превышения. Потом записываются служебные параметры: состояние датчиков, режим работы, номер комплекса, временная метка, координаты, порог срабатывания, диагностические флаги. После этого данные подписываются криптографически или пакуются в защищенный контейнер. Если сказать образно, кадр получает сургучную печать цифровой эпохи. Попытка правки оставляет след.

Юридическая значимость строится на метрологии. У каждого сертифицированного комплекса есть диапазон измерений, предел допускаемой погрешности, условия эксплуатации и регламент поверки. Поверка — не ритуал, а процедура сравнения прибора с эталоном. Если прибор вышел за допуск, результаты не годятся. Здесь важен редкий термин «прослеживаемость измерений». Он означает цепочку от конкретного показания на дороге к государственным эталонам через набор калибровок и проверок. Без такой цепочки цифра выглядит убедительно лишь на экране.

Погода влияет на работу по-разному. Радиоканал переносит туман и темноту легче, чем оптика, зато сильные осадки добавляют паразитные отражения и шум. Оптика страдает от грязи, бликов, капель на защитном стекле, низкого солнца, засветки фарами. Зимой на сцену выходит дорожная каша, летом — марево над разогретым асфальтом. Марево — не поэтическая мелочь, а тепловая турбулентность воздуха, искажающая изображение. На длинной дистанции номер плывёт, будто над дорогой натянули прозрачныеую ткань.

Иногда спор возникает из-за вспышки. Люди воспринимают ее как обязательный признак фиксации, хотя часть комплексов работает без видимого импульса. Ночью часто применяется ИК-подсветка, а днем хватает естественного света и короткой выдержки. Встречается стробирование — серия очень кратких импульсов, синхронных с экспозицией. Смысл прост: заморозить движение и сохранить резкость номерного знака. Кузов мчится, а на кадре буквы и цифры стоят как выбитые на металле.

Еще один редкий термин — мультипуть, или многолучевое распространение. Радиоволна идет к машине не одним маршрутом: часть энергии отражается от ограждений, стен, знаков, мокрого покрытия. На приемнике складывается сложная картина, где прямой отклик смешивается с копиями. Для наивного алгоритма такая сцена похожа на комнату зеркал. Для грамотного — на задачу, у которой есть методы фильтрации. По этой причине у дорожных комплексов высокие требования к месту установки. Металл рядом с антенной, неудачный угол к барьеру, изгиб трассы, плотная рекламная конструкция — и условия уже далеки от лабораторных.

Если говорить совсем практично, фоторадар не «угадывает» нарушителя. Он измеряет физический параметр, связывает его с конкретной целью и оформляет результат в доказательную запись. Качество такой записи зависит от геометрии, чистоты оптики, стабильности тайминга, корректной юстировки, состояния покрытия, плотности потока и исправности алгоритмов распознавания. Когда комплекс настроен грамотно, он работает как хронометр на обочине: без эмоций, без интонации, с холодной точностью. Когда условия плохие или обслуживаниеивание запущено, даже дорогая система начинает напоминать музыканта с расстроенной скрипкой — форма сохранена, а строй ушел.

С водительской позиции полезно знать одно: фоторадар видит дорогу иначе, чем глаз человека. Глаз цепляется за яркое, движение, силуэт. Прибор живет в координатах частоты, времени, угла, экспозиции и контраста. Поэтому спор с ним редко строится на фразе «я ехал в потоке». Для корректной оценки смотрят на полосу, дистанцию, читаемость номера, отметки времени, параметры комплекса, место монтажа и действующую поверку. Там, где любитель видит одну фотографию, специалист видит длинный след измерения — от отраженной волны до защищенного архива.
