Диск маховика акпп: зачем он нужен и как действовать при неисправности

Автор: Админ 06.04.2026 23:00

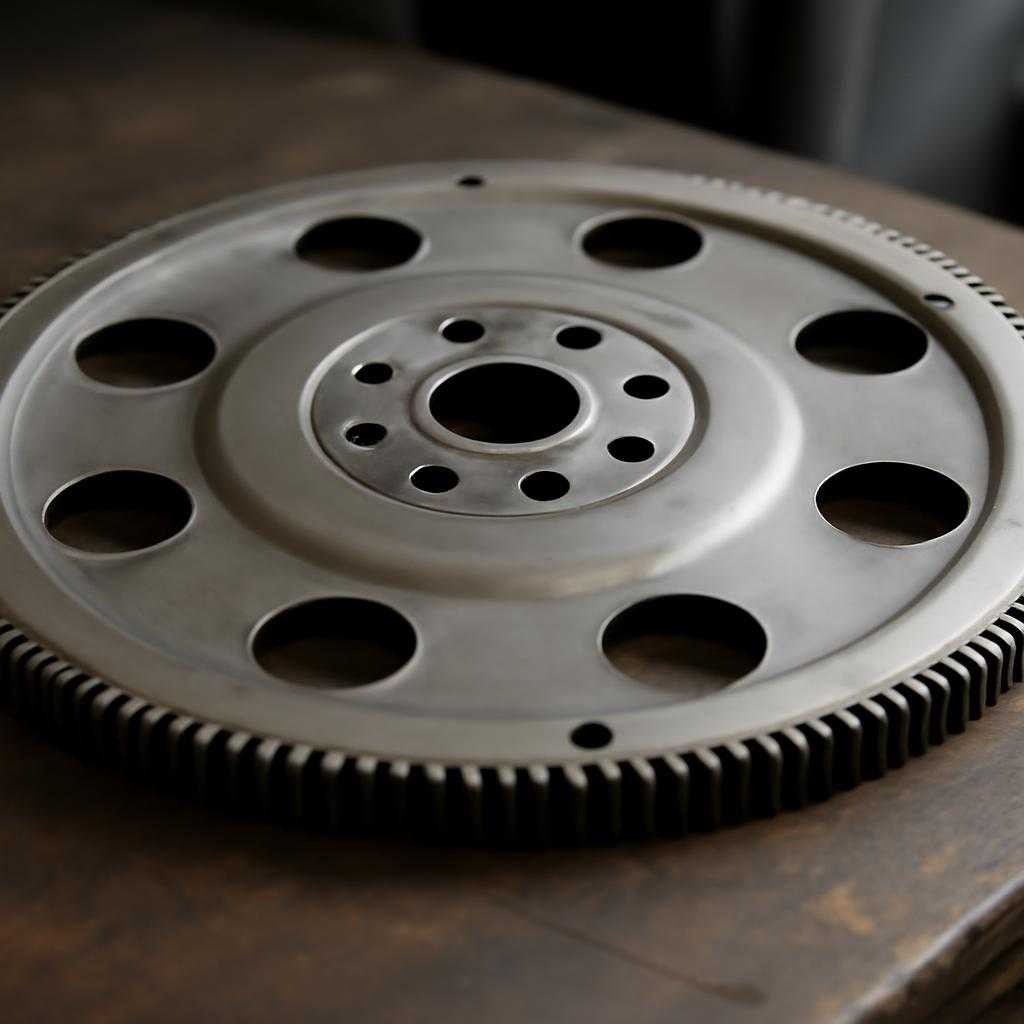

В автоматической трансмиссии диск маховика часто называют гибким диском, приводным диском или флексплейтом. Узел внешне просто: тонкий стальной венец с отверстиями под крепёж и зубчатым ободом под стартер. Простота обманчива. Именно через него коленчатый вал передаёт крутящий момент на гидротрансформатор, а стартер получает зацепление для пуска двигателя. Если представить силовой агрегат как оркестр, флекс-плейт держит ритм между мотором и коробкой, не давая ударным сбиться с доли.

Задача узла не сводится к передаче вращения. Диск компенсирует небольшие осевые и угловые отклонения между двигателем и корпусом АКПП. Металл работает в режиме знакопеременных нагрузок: разгон, торможение двигателем, переключения, запуск, остановка. По этой причине у детали особая упругость. Обычный жёсткий маховик для механической коробки здесь не подходит: автоматическая трансмиссия связана с гидротрансформатором, а не с фрикционным сцеплением.

Как устроен узел

На большинстве машин с АКПП диск маховика закреплён на фланце коленвала. К его центральной части притянут корпус гидротрансформатора. По наружному диаметру расположен зубчатый венец стартера. В зоне крепёжных отверстий металл нередко имеет усиление, а в теле диска выполнены окна и штамповки для расчётной упругости. Конструкторы подбирают толщину, марку стали и профиль штамповки под характер двигателя. Рядная «четвёрка» с резкими крутильными колебаниями и V6 нагружают узел по-разному.

Здесь уместен редкий термин — крутильная комплаентность. Под ним понимают способность детали слегка податливо работать на скручивание, сглаживая короткийие импульсы момента. Ещё один полезный термин — фреттинг-коррозия. Так называют мелкое разрушение металла в местах микроподвижек между плотно прижатыми поверхностями. Если крепёж ослаб, на стыке фланца и диска появляются тёмные следы, а отверстия постепенно разбивает.

Когда диск маховика исправен, водитель о нём не вспоминает. Мотор запускается ровно, селектор переводится без грубых толчков, на холостом ходу нет металлического дребезга, стартер цепляется уверенно. При износе картина меняется. Появляются звонкие щелчки при запуске и остановке двигателя, металлический треск со стороны стыка мотора и коробки, вибрация на холостых, периодические удары при включении передачи. Иногда стартер прокручивается с визгом, а венец уже потерял часть зубьев.

Признаки поломки

Самый типичный дефект — трещины вокруг болтов крепления гидротрансформатора или коленвала. Они возникают из-за усталости металла. Усталость металла — медленное накопление микроповреждений от повторяющихся нагрузок. Сначала трещина волосяная, почти невидимая. Потом она растёт по кругу, и диск начинает «звенеть», будто тонкая тарелка в посудном шкафу на кочках. На слух источник нередко путают с проблемами стартера, опоры двигателя или внутренностями коробки.

Вторая группа неисправностей связана с деформацией. Диск ведёт после перегрева, ударной нагрузки или некорректной установки коробки. Если плоскость ушла, гидротрансформатор получает перекос, передний насос АКПП испытывает лишнюю боковую нагрузку. Тут появляется ещё один термин — биение. Под ним понимают отклонение вращающейся плоскости от идеальной геометрии. Дажее небольшое биение даёт вибрацию, износ втулки насоса и шум, который меняется вместе с оборотами.

Отдельная история — повреждение зубчатого венца. Стартер цепляется за зубья в одной и той же зоне, потому что двигатель часто останавливается в близких положениях. Кромки сминаются, появляются задиры, стартер проскакивает. Иногда владельцы меняют стартер дважды, а первопричина сидит на маховичном диске. Ещё хуже, когда разрушение венца сопровождается стружкой: металлическая пыль разлетается по карьерной зоне и маскирует реальный источник шума.

Причины поломок почти всегда прозаичны. Ослабленный крепёж после некачественного ремонта, неправильная затяжка без соблюдения угла доворота, перекос коробки при монтаже, изношенные опоры двигателя, частые резкие старты, детонационные удары в моторе, попадание масла на зону соединения, коррозия после длительного простоя. У дизелей и турбомоторов добавляется высокий импульсный момент на низких оборотах. Он бьёт по диску как кузнечный молот по тонкому листу.

Диагностика и действия

Точный диагноз начинается со слуха и логики, а не с каталога запчастей. Я сначала уточняю, когда именно возникает шум: на холодную, при переводе селектора, во время пуска, при остановке двигателя, под нагрузкой на месте с зажатым тормозом. Потом проверяю опоры двигателя и коробки, крепление стартера, наличие стружки, состояние венца через смотровое окно, если оно предусмотрено. Полезен стетоскоп механика: он передаёт звуки корпуса, и по тембру легко отделить звонкий листовой резонанс диска от глухого гула насоса АКПП.

Если есть доступ, диск осматривают на трещиныины вокруг отверстий и на следы смещения. Характерный признак — блестящие дуги возле болтов, пыль ржавого цвета, овальность отверстий, локальные надрывы штамповки. При подозрении на биение измеряют плоскость индикатором часового типа. Такой прибор показывает отклонение с точностью до сотых долей миллиметра. Для рядового водителя цифры мало что скажут, а для мастера они как кардиограмма: видно, где ровный пульс, а где аритмия металла.

При подтверждённой неисправности путь один — снятие коробки и замена диска. Сварка трещин, правка молотком, установка шайб «для крепости» — плохие решения. После таких экспериментов трещина возвращается, а следом приходят разбитые посадочные места, повреждение гидротрансформатора и насоса. Вместе с новым диском я обычно советую проверить болты, втулки центрирования, венец стартера, задний сальник коленвала и состояние посадочной плоскости фланца. Пока коробка снята, доступ открыт, и пропускать такие вещи неразумно.

Установка имеет свою культуру. Поверхности очищают, резьбу проверяют, крепёж берут по спецификации, затяжку выполняют в нужной последовательности и с требуемым моментом. Если производитель предписал новые болты с фиксатором резьбы или с пластической зоной растяжения, старые обратно не ставят. Здесь работает принцип пружины: болт после вытяжки уже не держит прежний прижим. Ошибка на одном крепеже легко превращает ровную кинематику узла в пляску с бубном.

После ремонта полезно прислушаться к машине в первые дни. Исчезают щелчки при пуске, пропадает металлический дребезг, стартер входит в зацепление мягко, селектор включается без лишнихней нервозности. Если шум остался, круг поиска расширяют: гидротрансформатор, передний насос, приводной диск стартера, опоры, элементы выхлопа рядом с картером. Иногда два дефекта живут рядом и один маскирует другой, как тень от дерева скрывает трещину на стене.

Для продления ресурса узла я советую избегать грубых стартов с сильной пробуксовкой, не запускать двигатель при заведомо просевшем аккумуляторе, следить за опорами силового агрегата и не экономить на качестве монтажа при любом снятии коробки. Диск маховика АКПП не любит перекос, расслабленный крепёж и ударные режимы. При аккуратной эксплуатации он служит долго, оставаясь тихим посредником между двигателем и трансмиссией. Пока посредник держит строй, машина едет собранно. Когда в металле появляется трещина, ритм ломается сразу по всей связке.
