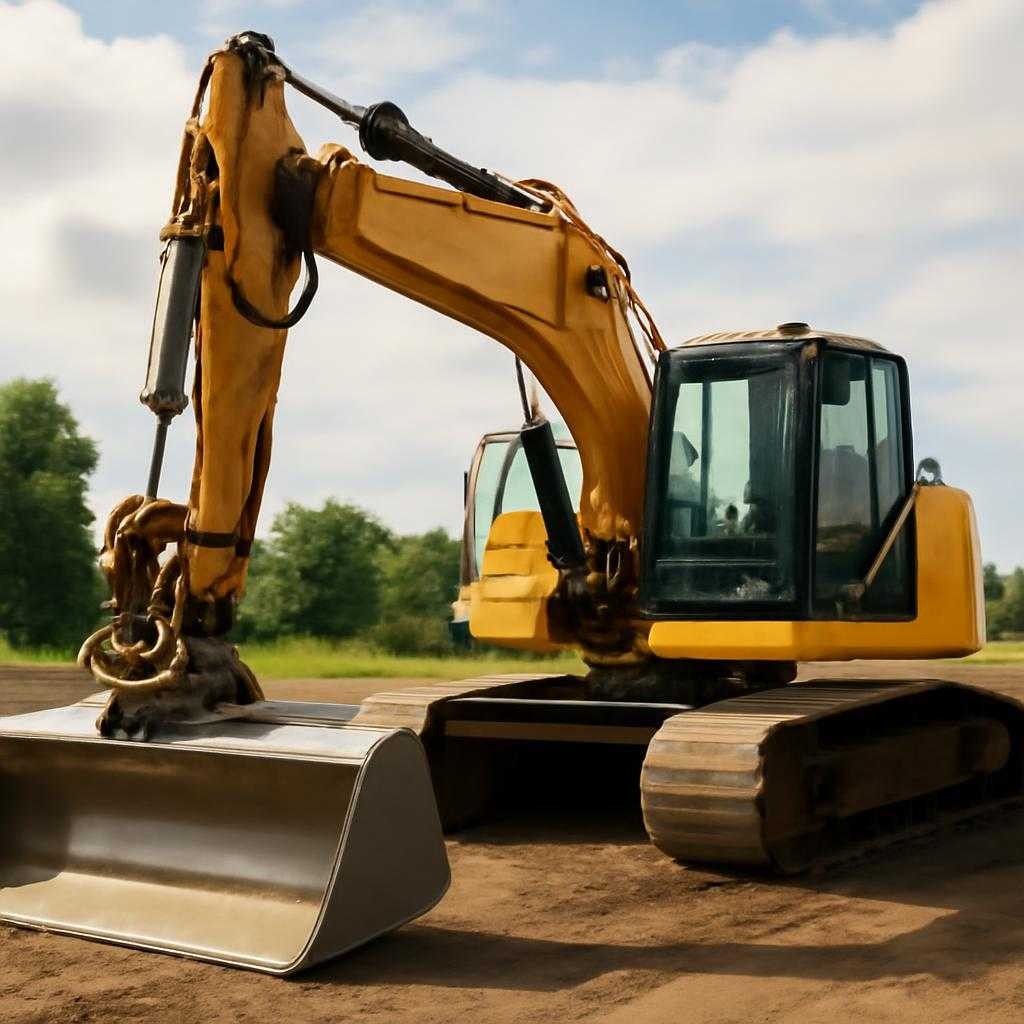

Экскаватор-планировщик: геометрия стрелы, точность ковша и рабочие сценарии на стройплощадке

Автор: Админ 04.04.2026 23:18

Экскаватор-планировщик занимает особое место среди машин землеройного класса. По характеру работы он ближе к точному инструменту, чем к грубой силе. Его задача связана не с массовой выемкой грунта, а с аккуратным формированием профиля, откосов, кюветов, полок, оснований под покрытие, площадок под монтаж. Я рассматриваю такую технику через призму автомобильной школы: шасси, распределение нагрузок, устойчивость в динамике, ресурс узлов, поведение гидросистемы под переменным давлением. При таком подходе машина раскрывается как сложный механический организм, где каждая линия металлоконструкции влияет на сантиметры готового рельефа.

От обычного экскаватора-погрузчика планировщик отличается философией компоновки. Здесь на первом месте не объём ковша, а точность траектории режущей кромки. Рабочее оборудование строят вокруг длинной стрелы и рукояти с расширенным диапазоном геометрии. Ковш получает профиль, удобный для срезки тонкого слоя, для выдерживания уклона, для формирования ровной плоскости без “волн” и “ступеней”. Если у карьерной машины жест силы ощущается как удар молота, то у планировщика движение ковша похоже на работу скрипичного смычка: малый сдвиг рычага сразу отражается на чистоте линии.

Базой нередко служит автомобильное шасси или специальная колесная платформа. Для дорожных организаций такой вариант ценен транспортной скоростью и быстрым переходом между объектами. Машина своим ходом уходит с одной точки на другую без трала, а оператор получает знакомое поведение рулевого управления, тормозной системы, трансмиссии. При выезде на участок в работу вступает иная логика: нужно не движение по маршруту, а стабильность опорного контура. Здесь ключевую роль берут выносные опоры, жёсткость рамы, схема распределения массы по осям, запас по продольной устойчивости при выносе стрелы в сторону.

Конструкция стрелы у экскаватора-планировщика часто выглядит непривычно для человека, который привык к классическому “обратному ковшу”. Секции выполняют удлинёнными, с возможностью широкого разворота рабочего органа относительно продольной оси машины. За счёт такого решения техника формирует профиль канавы вдоль дороги, не переставляясь через каждый метр. Оператор ведёт ковш как циркуль по заранее задуманной дуге или держит заданный угол откоса на длинном проходе. В работе на обочине подобная кинематика снижает число манёвров, а вместе с ними — потерю времени и износ шин.

Геометрия и кинематика

Кинематическая схема планировщика строится вокруг нескольких ключевых параметров: длина стрелы, вылет рукояти, угол поворота ковша, диапазон бокового смещения, глубина копания при работе ниже стоянки машины, высота срезки при работе по откосу сверху. На практике инженера интересует не сухая цифра из каталога, а кривая реальной зоны досягаемости. Именно она показывает, где ковш сохраняет силовую внятность, а где движение остаётся точным, но становится “мягким” из-за неблагоприятного плеча.

Для такой техники цена устойчивость траектории в конце вылета. При длинной стреле любой люфт в пальцах, втулках и проушинах многократно отражается на режущей кромке. Пара десятых миллиметра в шарнире превращается в заметный уход по отметке на кромке ковша. По этой причине припроизводители усиливают зоны крепления, ставят износостойкие втулки, применяют сталь с высокой сопротивляемостью усталости. В разговоре механиков встречается термин “овализация отверстий” — постепенное превращение круглого посадочного места пальца в эллипс из-за циклической нагрузки. Для планировщика такой дефект опасен прежде всего потерей точности.

Большое значение имеет расположение гидроцилиндров. При удачной схеме машина получает ровный отклик на малом ходе рычага. У оператора возникает чувство, будто металл читает руку без задержки. Если кинематика просчитана грубо, на одном участке траектории ковш двигается вяло, на другом — резко, и удержать горизонт становится тяжело. Для планировочных работ подобная нелинейность неприятна: поверхность после прохода напоминает волну, которую потом приходится исправлять повторным резом.

Рабочий ковш здесь нередко шире и легче экскаваторного ковша общего назначения. Его режущая кромка рассчитана на чистовую работу, а боковины формируют предсказуемый поток грунта. Встречаются поворотные планировочные ковши, у которых корпус меняет угол относительно оси рукояти. При обработке сложного рельефа такой узел ведёт себя как кисть художника. Машина срезает грунт по откосу, подчищает берму, выводит лоток водоотвода без постоянной перестановки корпуса.

Из редких терминов уместен “баттер-профиль”. В дорожной практике так называют поперечный уклон откоса или насыпи, сформированный с заданным отношением высоты к горизонтали. Ещё один термин — “грейд-контроль”, система удержания проектной отметки по датчикам угла, лазерному лучу или спутниковой коэрекции. При её наличии экскаватор-планировщик превращается в почти ювелирный инструмент: оператор контролирует общий ход, а электроника сглаживает мелкие ошибки по высоте.

Гидравлика и устойчивость

Гидросистема для планировщика важнее чистой пиковой силы. На первый план выходит дозируемость потока, плавность начала движения, отсутствие рывков при смене направления. Если насос и распределитель настроены на грубый силовой режим, ковш режет грунт с подёргиванием, словно перо по бумаге с песком. Добротная система держит масло в узде, а исполнительные механизмы отвечают предсказуемо на доли перемещения джойстика.

У машин высокого класса применяют load-sensing — систему, где насос подаёт столько рабочей жидкости, сколько запрашивает контур. В переводе на практический язык оператор получает спокойную и экономичную работу без избыточного нагрева масла. Для длинных планировочных проходов такой режим ценен: температура гидрожидкости остаётся в рабочем диапазоне, вязкость не “плывёт”, точность движения сохраняется от первого метра до последнего. Иной важный термин — кавитация. Так называют образование паровых полостей в жидкости при локальном падении давления. В гидросистеме она разрушает металл словно невидимая дробь, оставляя характерные раковины на поверхностях.

Устойчивость машины складывается из нескольких составляющих. Первая — база и ширина колеи. Вторая — положение центра масс при повороте платформы и выносе стрелы. Третья — работа аутригеров, то есть выносных опор. Их задача не сводится к простому подъёму шасси. Они создают жёсткий опорный прямоугольник, уменьшают раскачкуку, снижают передачу переменных нагрузок на рессоры или пневмоподвеску базового шасси. Когда экскаватор-планировщик тянется ковшом в сторону глубокой канавы, именно опоры держат машину в состоянии инженерного равновесия.

Для колесных моделей большое значение имеет рама. При слабой крутильной жёсткости в работу вмешивается паразитная деформация: кабина и поворотная часть живут своей жизнью, опорный контур — своей. Оператор ощущает такую картину как “резиновое” поведение машины. На глаз отклонение мало заметно, зато поверхность после прохода выдаёт проблему сразу. Я не раз видел, как грамотно усиленная рама меняет характер работы сильнее, чем формальная прибавка мощности двигателя.

Ходовая часть у дорожных планировщиков тесно связана с экономикой эксплуатации. Шины подбирают по несущей способности, стойкости к порезам, поведению на мягком грунте и асфальте. В трансмиссии ценится не спортивная динамика, а ровная тяга на малой скорости, ресурс редукторов, уверенное торможение при перемещении по уклону. Если шасси создано на базе серийного грузового семейства, обслуживание упрощается: запчасти доступны, механики знают конструкцию, простои сокращаются.

Рабочие задачи

Главная сфера применения экскаватора-планировщика — дорожное строительство и содержание дорог. Машина формирует кюветы, восстанавливает водоотвод, подрезает обочины, выводит профиль земляного полотна, защищает откосы после прохода тяжёлой землеройной техники. На таких работах её ценят за сочетание мобильности и точности. Автогрейдер хорош на широких плоскостях, классический экскаватор уверенно копает локальные объёмы, а планировщик занимает нишу, где нужна длинная рука и деликатная геометрия реза.

При строительстве трубопроводов и кабельных линий машина работает на зачистке траншей, устройстве полок, планировке полосы отвода. На участках со сложным поперечным рельефом длинная стрела снимает грунт с безопасной позиции, без заезда корпуса в неустойчивую зону. Для мелиоративных работ экскаватор-планировщик удобен при расчистке каналов, восстановлении береговой линии, формировании русловых откосов. В коммунальном хозяйстве он обслуживает дренажные системы, ливнёвку, канавы вдоль улиц и технологических проездов.

На стройплощадках промышленного типа такая техника востребована при профилировании площадок под резервуары, насосные станции, складские территории, временные дороги. Её ценят там, где нужен чистый рельеф перед укладкой щебёночной подготовки, плит или асфальтобетона. Планировщик хорошо чувствует финальную геометрию основания. Он снимает тонкий слой без излишнего перемешивания грунта, а для основания под покрытие подобная аккуратность имеет прямую цену.

Отдельная область — работа на откосах и в стеснённых коридорах. Здесь длинный вылет превращается в аргумент безопасности. Машина остаётся на стабильной площадке, а ковш уходит туда, куда корпусу ехать нежелательно. При обслуживании насыпей железнодорожной инфраструктуры, подпорных зон, береговых укреплений такой подход снижает риск просадки под колёсами. Экскаватор-планировщик действует как рука, вытянутая над пустотой, где каждый градус наклона проверяют не смелостью, а расчётом.

От выбора навесного оборудования зависит половинана производственного результата. Вместо стандартного ковша ставят профилирующий ковш, откосный ковш, ковш с поворотом, рыхлитель, гидромолот для локального вскрытия плотных включений, захват для элементов водоотвода. Встречаются быстросъёмные адаптеры, сокращающие время перехода между операциями. Здесь уместен термин “кинематический замок” — узел фиксации навески, в котором геометрия сопряжения обеспечивает точное повторение положения инструмента после каждой смены.

Работа оператора на планировщике ближе к ремеслу, чем к грубой механизации. Он держит в голове отметки, уклоны, характер грунта, инерцию стрелы, поведение машины на опорах. Хороший специалист ведёт ковш так, будто видит проектный профиль сквозь землю. Машина отвечает ему на языке давления, звука насоса, едва заметной вибрации рычагов. При износе втулок, подсосе воздуха в гидролинию, нарушении настройки распределителя опытный человек распознаёт проблему раньше, чем она превращается в явный дефект поверхности.

С точки зрения обслуживания экскаватор-планировщик предъявляет повышенные требования к состоянию шарниров, гидрошлангов, пальцев, направляющих, опорных подушек аутригеров, поворотного круга. Для длинной стрелы критичен контроль микротрещин в зонах концентрации напряжений. Под таким термином понимают участки, где нагрузка собирается в малом объёме металла: сварные переходы, края отверстий, резкие изменения сечения. Если пропустить начало усталостного разрушения, трещина пойдёт дальше по металлу как молния по ночному небу — быстро и без предупреждения в привычном человеческом смысле.

Двигатель у планировщика не нуждается в рекордной мощности ради самой цифры. Ему нужен уверенный момент на рабочих оборотах, стабильная работа привода насосов, умеренный расход топлива под переменной нагрузкой, хороший тепловой режим. На объектах с длинными холостыми перемещениями между точками важна экономичность транспортного режима. Для подрядчика разница складывается не в красивую строку буклета, а в сезонные затраты на дизель и сервис.

Если смотреть на экскаватор-планировщик глазами автомобилиста, его ценность раскрывается особенно ясно. Перед нами не абстрактная “спецтехника”, а машина, где дорожные привычки шасси встречаются с точной механикой землеройного оборудования. Здесь рама разговаривает со стрелой, гидравлика спорит с геометрией, масса шасси договаривается с вылетом ковша. При грамотной конструкции и умелой эксплуатации планировщик оставляет после себя не просто вынутый грунт, а правильно прочерченную линию рельефа — чистую, как штрих рейсфедера по чертежу.
