Стартер без мифов: устройство, слабые места и точная диагностика с позиции автоэлектрика

Автор: Админ 04.04.2026 05:21

Стартер — короткоживущий спринтер в электрической системе автомобиля. Он работает секунды, но в те секунды через него проходит ток, сравнимый с руслом весенней реки. Я много раз видел одну и ту же картину: владелец меняет аккумулятор, чистит клеммы, ругает бензин или прошивку, а причина прячется в самом стартере, в проводе массы или в тяговом реле. Чтобы не искать неисправность наугад, полезно понимать, из каких узлов собран стартер и какой симптом связан с конкретным дефектом.

Как устроен стартер

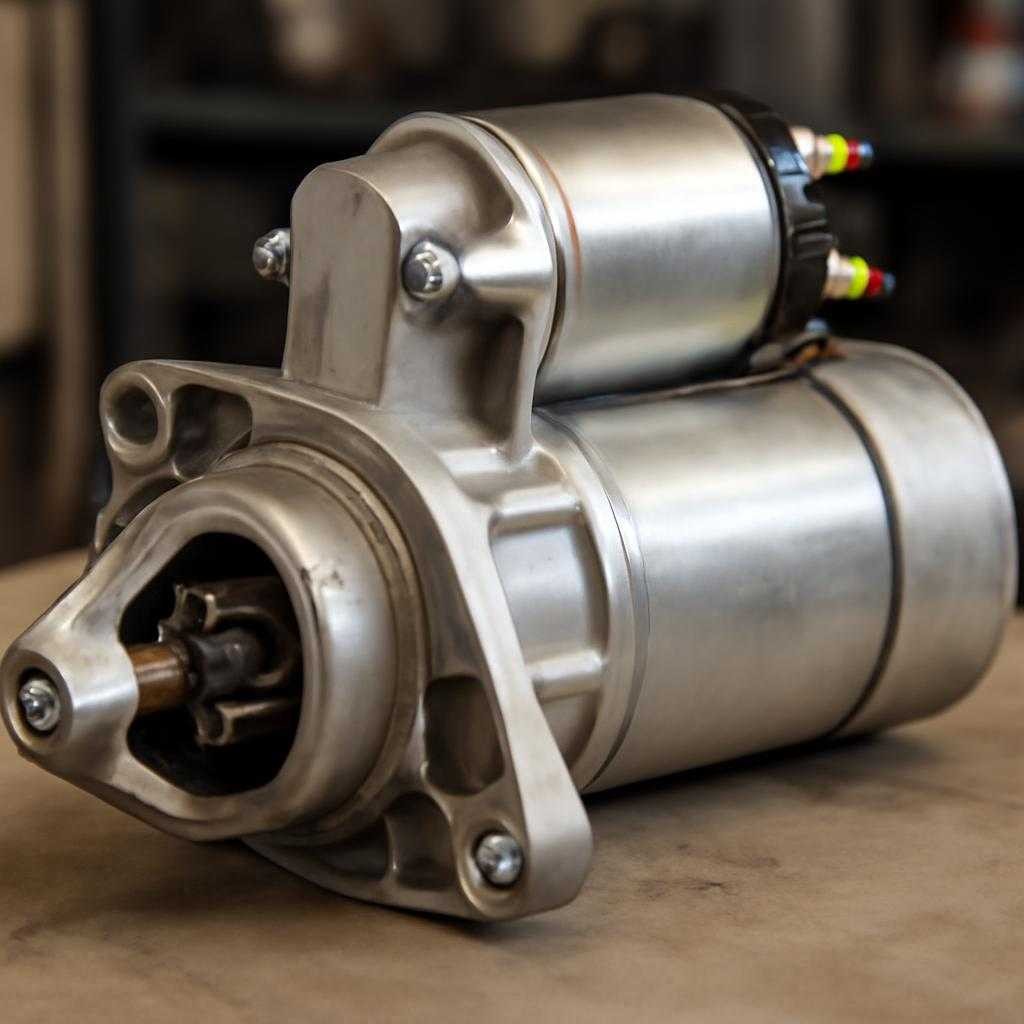

В классической схеме стартер состоит из электродвигателя постоянного тока, тягового реле, привода с обгонной муфтой и шестерней, щеточного узла, якоря, втулок или подшипников, корпуса со статором и контактной части силовой цепи. На старых конструкциях встречается прямой привод, на новых — редукторный узел. Редукторный стартер компактнее, легче и бодрее крутит коленчатый вал при меньшем токе, поскольку внутри стоит понижающий редуктор, обычно планетарный. Он напоминает маленькую коробку передач для одного-единственного дела: быстро вращать собственный мотор и передавать усилие на венец маховика без лишней прожорливости по току.

Тяговое реле выполняет две задачи сразу. Первая — передвинуть привод с шестерней к венцу маховика. Вторая — замкнуть силовые контакты, чтобы ток пошел на электродвигатель стартера. Внутри реле работают две обмотки: втягивающая и удерживающая. Пока ключ повернут в положение пуска, сердечник втягивается, рычаг выдвигает шестерню, медные пятаки замыкают силовой контакт. Когда двигатель начал вращаться и ключ отпущен, сердечник возвращается, шестерня уходит назад.

Привод стартера часто называют бендиксом, хотя по сути речь идет об узле с обгонной муфтой. Обгонная муфта передает крутящий момент в одну сторону и свободно проскальзывает в другую. Смысл прост: когда двигатель уже запустился и маховик раскрутился быстрее стартера, обратный удар не ломает электромотор. Внутри муфты работают ролики или клиновые элементы. Если они изношены, стартер жужжит, шестерня входит в зацепление, а маховик не проворачивается.

Якорь — вращающаяся часть электродвигателя. На его валу сидит коллектор, по пластинам коллектора скользят щетки. Щетки подают ток на обмотки якоря. Межвитковое замыкание в якоре — коварная неисправность: внешне стартер жив, но тянет вяло, быстро греется, потребляет высокий ток и порой пахнет перегретым лаком. Статор в стартере бывает с постоянными магнитами или с обмотками возбуждения. Магнитный статор легче и проще, но плохо переносит грубые удары, расколотый магнит внутри корпуса превращает исправный стартер в шумную, слабую машину.

Втулки центруют вал якоря. При их износе якорь смещается, зазор между ротором и статором уходит, появляется задевание железа о железо. Звук в таком случае сухой, скребущий, иногда с металлическим посвистом. На редукторных стартерах еще добавляется износ шестерен редуктора и деградация смазки. Загустевшая смазка в мороз превращает редуктор в банку с холодным медом: стартер живой, но первые секунды крутит с натугой.

Характерные поломки

Симптомы стартера читаются почти как кардиограмма, если слушать их внимательно. Один щелчок без прокрутки часто указывает на срабатывание тягового реле без напряжениянормального питания электродвигателя. Здесь круг подозреваемых невелик: просадка напряжения, окисленные клеммы, плохая масса двигателя, подгоревшие силовые контакты тягового реле, заклинивший якорь. Серия быстрых щелчков обычно связана с глубокой просадкой напряжения: реле втянулось, напряжение упало, реле отпустило, напряжение восстановилось, цикл повторился. Такая дробь хорошо знакома зимой.

Если стартер крутит медленно, двигатель запускается тяжело, а провода и клеммы заметно греются, причина часто сидит в переходном сопротивлении. Переходное сопротивление — скрытый электрический тормоз в месте контакта металлов. Снаружи клемма кажется чистой, внутри пленка окислов уже работает как тонкая прокладка. Ток идет через узкое горлышко, напряжение падает, контакт греется. По той же причине подгорают болты на тяговом реле и силовые кабели у старых машин.

Свободное жужжание без зацепления указывает на привод, вилку включения, изношенные зубья шестерни или венца маховика. Когда зубья на венце съедены на ограниченном участке, двигатель нередко не запускается в одном положении коленвала, а после легкого проворота ключом за шкив или после толчка стартер вдруг оживает. Если при пуске слышен резкий скрежет, шестерня входит в зацепление неправильно. Тут уже опасно продолжать мучить узел: кромки зубьев быстро превращаются в металлическую стружку.

Стартер крутит, но словно вязнет после нагрева — характерная история для изношенных втулок, межвиткового замыкания якоря или подгоревшего коллектора. На холодную пуск проходит приемлемо, после поездки стартер теряет силу. Тепло расширяет металл, увеличивает трение в опорах, усиливает слабые места изоляции. Такой дефект любит маскироваться под проблемный аккумулятор.

Отдельная тема — управляющая цепь. На контакт втягивающего реле приходит тонкий провод от замка зажигания или от блока управления через реле стартера. Если на нем нет нужного напряжения в момент пуска, стартер останется молчаливым, даже если внутри он здоров. На машинах с автоматической коробкой передач в цепь встроен ингибитор — блокировка пуска вне режимов P и N. На механике часто стоит датчик педали сцепления. Плохой контакт в этих элементах порождает поломку-призрак: иногда заводится, иногда нет.

Диагностика без догадок

Я начинаю с простого и измеримого. Первый этап — аккумулятор. Напряжение покоя после стоянки дает лишь общий ориентир, куда полезнее посмотреть, как батарея ведет себя под нагрузкой в момент пуска. Если напряжение резко проваливается, стартеру уже нечем работать. Если напряжение держится прилично, а вращения нет или оно вялое, фокус смещается на сам стартер и проводку.

Второй этап — падение напряжения на силовых участках. Мультиметр подключают между плюсовой клеммой аккумулятора и плюсовым болтом стартера, затем между минусовой клеммой и корпусом стартера. В момент прокрутки измеряют потери. Большое падение на плюсовой линии выдает плохой кабель, клемму, обжим, силовой контакт реле. Большое падение по массе указывает на ремень массы, болт крепления, коррозию между коробкой передач и кузовом. Такой метод ценен точностью: он не спорит, он показывает.

Третий этап — проверка управляющего сигнала. На тонком проводе тягового реле ппри повороте ключа в пуск появляется напряжение, близкое к бортовому. Если сигнала нет, ищут разрыв в цепи управления: замок зажигания, реле, предохранитель, блокировку селектора, датчик сцепления, охранный комплекс. Если сигнал есть, тяговое реле щелкает, а силовой ток не проходит, почти наверняка подгорели медные контакты внутри реле или изношена контактная шайба.

Когда стартер снят, начинается стендовая часть. Я проверяю свободу вращения вала, люфт втулок, состояние зубьев, длину щеток, цвет коллектора, следы перегрева, запах горелого лака. Сильный круговой нагар на коллекторе, борозды, выкрашивание пластин — прямые признаки износа. Омметром удобно выявлять грубые обрывы, но межвитковое замыкание он часто не ловит. Для такой работы применяют прибор с переменным магнитным полем, известный среди электриков как «гроулер». Он выявляет короткозамкнутые витки по наведенным токам и характерной реакции металлической пластины. Термин редкий, в гаражных разговорах встречается нечасто, но в мастерской полезен давно.

У тягового реле осматривают пятаки и контактный диск. Подгоревшая поверхность похожа на обугленную монету: ток через нее идет уже неохотно. Иногда реле ремонтируют заменой контактов, иногда меняют в сборе. Обгонную муфту проверяют руками: в одну сторону она поворачивается, в другую закусывает и передает момент. Если муфта проскальзывает в рабочем направлении, пуск превращается в спектакль без движения. Вилка привода не должна иметь трещин и заметной выработки в местах опоры.

Тонкости ремонта

Ремонт стартера хорош тогда, когда понятна экономика и есть доступ к качественномувоенным деталям. Щетки, втулки, контактные пятаки, подшипники, вилка привода, обгонная муфта — обычный набор расходников для восстановления. Якорь и статор меняют реже, но при перегреве и межвитковом замыкании без этого не обойтись. Дешевые безымянные комплекты нередко служат недолго: слишком мягкая медь на контактах, рыхлый фрикционный слой щеток, слабая пружина, сырая геометрия муфты. Стартер после такого ремонта напоминает часы с песком в подшипниках — вроде тикают, но доверия не вызывают.

Смазка внутри стартера нужна в умеренном количестве. Излишек смазки в редукторе и на валу собирает пыль от щеток, густеет на холоде и попадает не туда, где ей место. Коллектор, щетки и контактные поверхности любят чистоту, а не жирную пленку. После сборки полезно проверить ток холостого хода и поведение под нагрузкой. Здоровый стартер звучит собранно, без визга, лязга и задержек в возврате шестерни.

Отдельно скажу о венце маховика. Когда новый стартер быстро съедает шестерню или дает повторный скрежет, причина порой скрыта не в нем, а в венце. Смятые, сточенные, надколотые зубья не дают нормального входа в зацепление. На части моторов доступ к венцу сложный, диагностика идет через окно картера сцепления или эндоскопом. Эндоскоп в этом случае работает как маленький фонарь для внутренних пещер двигателя.

Профилактика у стартера простая: чистые клеммы, живая масса двигателя, исправный аккумулятор, отсутствие затяжных попыток пуска по 15–20 секунд подряд. Стартер любит короткую, уверенную команду. Длинные мучительные прокрутки перегревают якорь, коллектор и контакты реле. Если мотор не заводитсязапускается по причине топлива, зажигания или синхронизации, стартер в такой ситуации превращают в заложника чужой неисправности.

Хорошая диагностика стартера строится на трех вещах: звук, измерение, разборка по показаниям. Без гаданий, без охоты на случайные детали. Когда понимаешь логику работы узла, щелчок, скрежет или вялое вращение звучат уже не как загадка, а как точный язык механики и электричества. И у каждого такого звука есть свой адрес — контакт, щетка, втулка, муфта, реле, кабель или масса.
