Предохранители: с чего я начинаю поиск электрической неисправности

Автор: Админ 29.03.2026 23:13

Когда перестает работать вентилятор печки, прикуриватель, стеклоподъемник, ближний свет или насос омывателя, я не хватаюсь сразу за мультиметр и не разбираю половину салона. Первая точка проверки — предохранители. Такой порядок экономит время, бережет проводку и избавляет от ложных выводов. В автомобильной электрике предохранитель — слабое звено, которое размыкает цепь при перегрузке или коротком замыкании. Если электрический компонент замолчал, проверку разумно начинать именно отсюда.

С чего начать

В машине обычно несколько блоков предохранителей. Один расположен в салоне, второй — под капотом, иногда есть дополнительный модуль в багажнике или под сиденьем. Точное место зависит от платформы и комплектации. Я сначала открываю схему из руководства по эксплуатации или сервисной базы. Подписи на крышке блока удобны, но они нередко сокращены, а часть цепей сидит на одном предохранителе вместе с другим оборудованием. По схеме видно номер позиции, номинал в амперах и перечень потребителей.

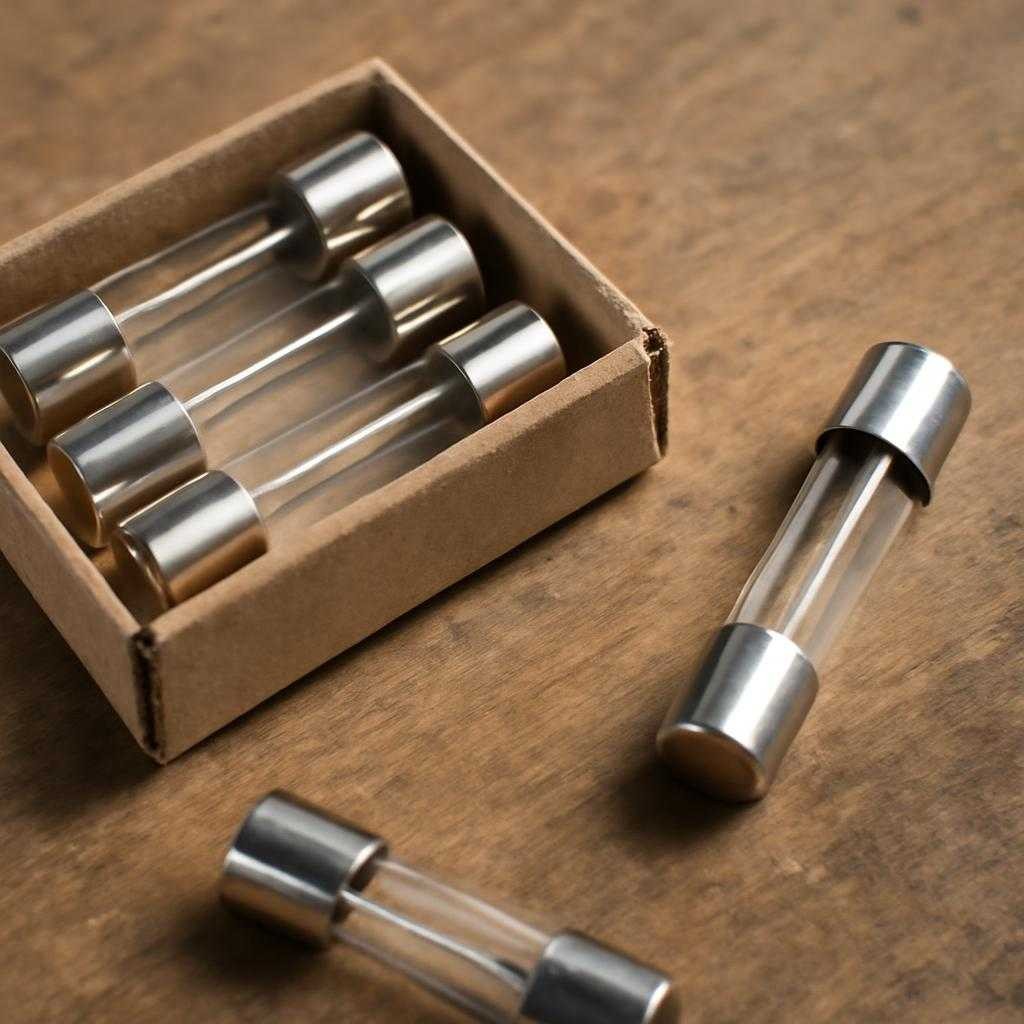

Номинал предохранителя подбирается заводом под сечение проводника и расчетную нагрузку. Красный на 10 А, синий на 15 А, желтый на 20 А, зеленый на 30 А — распространенная цветовая маркировка ножевых вставок. У старых моделей встречаются стеклянные цилиндрические элементы, у новых — micro2, low profile mini, JCASE, PAL. JCASE — крупный силовой предохранитель в жестком корпусе, который ставят в цепи вентилятора охлаждения, ABS, электроприводов. PAL — пластинчатый силовой формат с высокой токовой стойкостью. Знание типа ускоряет работу: на глаз легко перепутать посадочное место и решить, что нужнонеисправность глубже, чем она есть.

Я проверяю предохранитель двумя способами. Первый — визуальный. Прозрачный корпус дает увидеть плавкую перемычку. Если она разорвана или корпус потемнел, элемент сгорел. Второй — контроль тестером или контрольной лампой. Визуальная оценка удобна, но не безупречна: микротрещина в перемычке, подгорание контакта, окисел на ножках иногда маскируются. Поэтому надежнее прозвонить предохранитель вне блока или проверить наличие питания на его контрольных площадках прямо в гнезде.

Как проверять

При включенной цепи на обеих контрольных точках исправного предохранителя присутствует одинаковый потенциал. Если питание есть только с одной стороны, вставка перегорела. Если питания нет на обеих точках, причину ищу выше по схеме: реле, замок зажигания, главный предохранитель, электронный модуль распределения питания. Здесь полезен термин «селективность защиты». Под ним понимают согласование нескольких защитных элементов по току и времени срабатывания. Простыми словами: при локальной аварии отключается ближайший к проблеме предохранитель, а не вся машина. Когда селективность нарушена из-за неправильного номинала или кустарной переделки, поиск неисправности превращается в ходьбу по темному коридору.

Замена перегоревшего предохранителя на новый с тем же номиналом — лишь промежуточный шаг. Если новый сразу перегорает, цепь сообщает о коротком замыкании или о заклинившем потребителе. В такой ситуации нельзя ставить вставку «покрепче». Предохранитель на 20 А вместо штатного 10 А не лечит поломку. Он убирает охранника с поста и оставляет проводку один на один с перегревом. Изоляция жгута начинает стареть, контактные колодки оплавляются, дорожки блока комфорта обугливаются. Я видел разъемы, которые после такой замены выглядели как лава, застывшая в пластике.

Отдельная история — плавающие неисправности. Утром цепь жива, вечером предохранитель цел, а узел не работает. Здесь я смотрю на контактное сопротивление. Под нагрузкой плохой контакт ведет себя как миниатюрная печка: напряжение проседает, моторчик еле крутится, лампа светит тускло, реле дрожит. Формально предохранитель цел, фактически цепь больна. В таких случаях осматриваю клеммы, посадку ножек, следы термодеструкции — разрушения материала от локального перегрева. На крышке блока порой нет ни следа, а внутри контакт уже потерял упругость.

Где искать причину

Если сгорел предохранитель стеклоочистителя, я проверяю трапецию и мотор. Заклинившая механика резко поднимает ток. Если отказал прикуриватель, часто виновата монета или обломок металлического штекера в гнезде. При проблемах с освещением смотрю патроны ламп, воду в разъеме фары, перетирание жгута на перегибах. Если молчит бензонасос, проверяю не один предохранитель, но и реле, инерционный выключатель у редких моделей, массу кузова, питание блока управления. Сама электрическая цепь напоминает речную дельту: русло одно, ответвлений много, а разрыв на мелком рукаве иногда осушает большой участок.

Для точного поиска полезен токовый клещевой датчик и понимание «паразитной проводимости». Так называют нежелательный путь тока через влагу, грязь, углеродистый налет или поврежденную изоляцию. Цепь при такой проблеме не замыкаетсятся грубо, как при явном коротком замыкании, а подтекает, как вода через трещину в шланге. Предохранитель может жить долго, но узел работает нестабильно. Утечки часто появляются в дверных переходах, подкапотных разъемах, блоках после неаккуратной мойки двигателя.

Я отдельно обращаю внимание на силовые предохранители у аккумулятора. Они питают стартерную цепь, генератор, вентиляторы, электрический усилитель руля, свечи накаливания на дизеле. Их неисправность нередко выглядит как набор несвязанных симптомов: зарядка пропала, вентилятор не включается, на панели гирлянда ошибок. Силовая вставка иногда трескается без явного обрыва, и дефект проявляется лишь при высокой нагрузке. Тут простая прозвонка не всегда показывает правду. Нужен замер падения напряжения под током.

Когда блок предохранителей уже вскрыт, я не ограничиваюсь одним элементом. Осматриваю соседние гнезда, реле, следы влаги, белесый налет от окисления меди, зеленую патину на контактах. Патина — тонкая пленка продуктов коррозии, она увеличивает сопротивление и нарушает контакт. Проверяю, нет ли следов чужого вмешательства: перемычек из проволоки, вставок неизвестного номинала, нештатных держателей, «скруток» на сигнализацию, аудиосистему, подогрев сидений. Самодельные подключения нередко висят на цепях, которые завод не рассчитывал под такую нагрузку.

Финальная проверка

После замены неисправного предохранителя и устранения причины я включаю потребитель в штатном режиме и контролирую ток. Если значение близко к верхней границе номинала, ищу источник перегруза дальше. Мотор вентилятора с изношенными втулками, компрессор с тугим пуском, обогрев стекла с частичным межвитковым замыканием — такие узлы еще работают, но уже тянут лишнее. Межвитковое замыкание — локальное соединение витков обмотки между собой, из-за которого падает сопротивление и растет ток. Снаружи деталь выглядит живой, внутри у нее электрическая аритмия.

Проверка предохранителей — не формальность и не ритуал для новичка. Для меня она похожа на быстрый замер пульса у пациента: занимает минуты, зато сразу показывает, где цепь потеряла здоровье. Начинать диагностику с предохранителя разумно при любой локальной электрической неисправности. Исправный элемент сужает круг поиска. Перегоревший подсказывает направление. А правильный номинал, чистые контакты и внимательный осмотр блока сохраняют машине проводку, владельцу — деньги, мастеру — точность решения.
