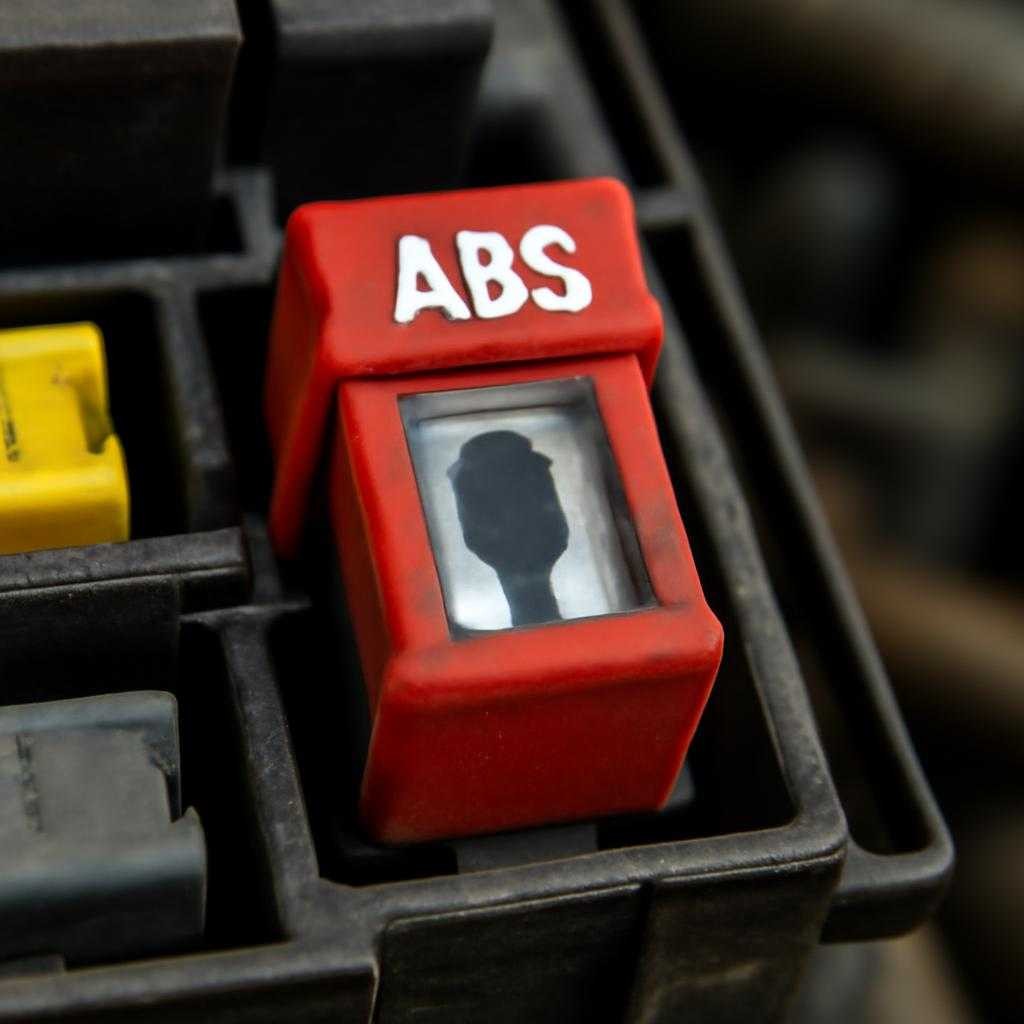

Проверка и замена предохранителя abs: точный порядок без лишней разборки

Автор: Админ 27.03.2026 23:38

Антиблокировочная система тормозов работает в жестком ритме: датчики считывают скорость колес, гидроблок управляет давлением, электронный модуль следит за логикой процесса. В такой связке предохранитель ABS — не мелочь на обочине схемы, а тонкая перемычка между исправной системой и лампой ошибки на панели. Когда он перегорает, блок ABS теряет питание полностью или частично, а водитель видит индикацию неисправности, отключение антиблокировки, порой и сопутствующие ошибки по ESP или TCS, если узлы объединены в один контур.

Проверка предохранителя начинается не с пинцета, а с понимания симптомов. Если лампа ABS загорелась сразу после запуска и не гаснет, сначала смотрю на цепь питания. Если ошибка появляется на ходу, картина уже шире: датчик колеса, проводка, разъем, коррозия контактов, дефект насоса гидроблока. Перегоревший предохранитель часто выдает себя мгновенно: система молчит, сканер не связывается с блоком, в монтажном блоке один из элементов выглядит потемневшим или с разорванной плавкой вставкой. Но внешний вид обманчив. Микротрещина внутри корпуса иногда прячется так ловко, словно ледяная трещина под свежим снегом.

Где искать предохранитель

Расположение зависит от конструкции автомобиля. Один предохранитель стоит в салонном блоке, другой — в подкапотном. У ABS нередко отдельная линия на электронный блок управления и отдельная — на электродвигатель насоса. По маркировке попадаются обозначения ABS, ESC, ESP, ECU, ECU-B, MOTOR, PUMP. Без схемы из руководства или крышки блока поиск превращается в гадание. Я всегда сверяю два источника: заводскую схему и фактическую мощностьмаркировку на крышке. После ремонтов прошлых владельцев сюрпризы встречаются регулярно: переставленные номиналы, отсутствующие элементы, вставки “на пробу”, чужие перемычки.

Перед доступом к блоку выключаю зажигание. На ряде машин разумно снять минусовую клемму аккумулятора, особенно если доступ тесный и есть риск коснуться металлическим инструментом соседних цепей. Дальше нужен простой набор: пластиковый съемник крышек, пинцет для предохранителей, мультиметр, контрольная лампа, схема предохранителей. Контрольная лампа удобна для экспресс-проверки, мультиметр — для точного вывода.

Как проверить точно

Самый быстрый путь — вынуть предохранитель и измерить сопротивление. Исправная вставка показывает почти нулевое значение, обрыв — бесконечность. Если измерение идет прямо в блоке по контрольным площадкам сверху, на обеих сторонах предохранителя при включенном питании присутствует одинаковое напряжение. На одной стороне есть питание, на другой пусто — вставка перегорела. Когда напряжения нет с обеих сторон, ищу проблему выше по цепи: главное реле, окисление клеммы, обрыв питающего провода, неисправность замка зажигания в линии IG, то есть цепи, активной после включения зажигания.

Отдельное внимание уделяю номиналу. Для насоса ABS встречаются силовые предохранители на 30, 40, 50 ампер, для управляющей части — меньшие значения. Установка предохранителя “покрепче” звучит грубо, как забивание дверного замка молотком: короткое замыкание никуда не исчезает, а риск для проводки растет. Плавкая вставка подбирается по расчетной токовой нагрузке и сечению проводника, а не по желанию изавиться от повторного перегорания.

Если предохранитель сгорел один раз после скачка напряжения при запуске, цепь еще под вопросом, но паника не нужна. Если новый элемент перегорает сразу, линия уже подает ясный сигнал о коротком замыкании или заклинившем потребителе. У ABS подозрение часто падает на насос гидроблока, где износ коллектора, межвитковое замыкание якоря или влага в разъеме создают чрезмерный ток. Межвитковое замыкание — дефект обмотки, при котором соседние витки электрически соединяются между собой, из-за чего сопротивление падает, а ток резко растет.

Замена без ошибок

Замена проста по механике и коварна по мелочам. Сначала подтверждаю номинал и тип корпуса: mini, low profile mini, standard, Case, maxi. Затем вынимаю старый элемент аккуратно, без расшатывания гнезда. Ослабленные контакты в блоке — отдельная беда. Новый предохранитель ставлю до полного упора. После установки включаю зажигание, считываю ошибки сканером, проверяю связь с блоком ABS, затем делаю короткий тест-драйв на безопасной площадке.

Если лампа погасла, радоваться рано. Нужна проверка параметров в реальном времени: скорость каждого колеса, напряжение питания блока, наличие ошибок по насосу и клапанам. На части автомобилей код неисправности остается в памяти даже после восстановления питания. Сканер тут полезен не ради красивой картинки, а ради понимания последовательности событий: когда пропало питание, как долго блок был офлайн, появились ли побочные коды по шине CAN. Шина CAN — цифровая линия обмена данными между блоками, при потере питания одного из узлов соседние модули фиксируют его исчезновение.

Повторное перегорание

Когда новый предохранитель снова сдается, иду по цепи без спешки. Сначала отключаю разъем насоса ABS и ставлю исправный предохранитель. Если линия оживает и предохранитель цел, виновник близко. Если перегорание сохраняется, осматриваю жгут от блока предохранителей до гидромодуля: перетирание об кронштейн, прижатие после кузовного ремонта, следы перегрева, позеленевшая медь под изоляцией. Капиллярная коррозия в жгуте похожа на ржавчину в артерии: снаружи провод еще выглядит живым, внутри медь уже рыхлая и темная.

Дальше проверяю реле, если оно вынесено отдельно. Подгоревшие контакты реле не всегда жгут предохранитель, но создают просадку напряжения, из-за которой насос работает тяжело и шумно. Просадка — заметное падение напряжения под нагрузкой. Для точной картины полезен замер тока клещами постоянного тока. Если насос берет ток выше нормы, причина кроется в самом агрегате или в механическом сопротивлении внутри гидроблока. Такой замер ценен тем, что показывает поведение цепи под реальной нагрузкой, а не в тишине отключенного разъема.

Иногда корень проблемы не в ABS, а рядом. После неаккуратной установки сигнализации, автозапуска, магнитолы или света в бампере проводку тянут через штатные трассы, цепляют к “удобному плюсу”, нарушают изоляцию. ABS потом получает чужую тень в своей цепи. Я не раз находил скрутки возле монтажного блока, где изолента скрывала целую драму: обломанные жилы, следы дуги, окисел на клеммах. Электрическая дуга оставляет характерный налет и подплавления, похожие на черную копоть после короткого фейерверка.

Отдельный разговор — вода. Подкапотный блок предохранителей страдает от неплотной крышки, забитого дренажа, мойки двигателя, треснувших уплотнений. Влага образует токопроводящие дорожки, вызывает электрохимическую коррозию контактов, а зимой добавляет ледяной клин в разъемах. Электрохимическая коррозия — разрушение металла из-за действия электрического потенциала и электролита, роль которого здесь играет загрязненная вода. При такой картине замена одного предохранителя ничего не решает: нужен разбор блока, очистка контактов, оценка состояния шин и гнезд.

После ремонта я очищаю коды неисправностей, выполняю повторную поездку и смотрю, как система проходит самодиагностику. На малой скорости часть блоков лишь просыпается, а полный цикл проверки завершается после нескольких метров движения. Если лампа не возвращается, связь со сканером стабильна, текущих кодов нет, параметры датчиков ровные, работу можно считать завершенной. Но финальная точка — не стирание ошибки, а уверенность, что цепь питания ABS перестала жить на тонком волоске.
