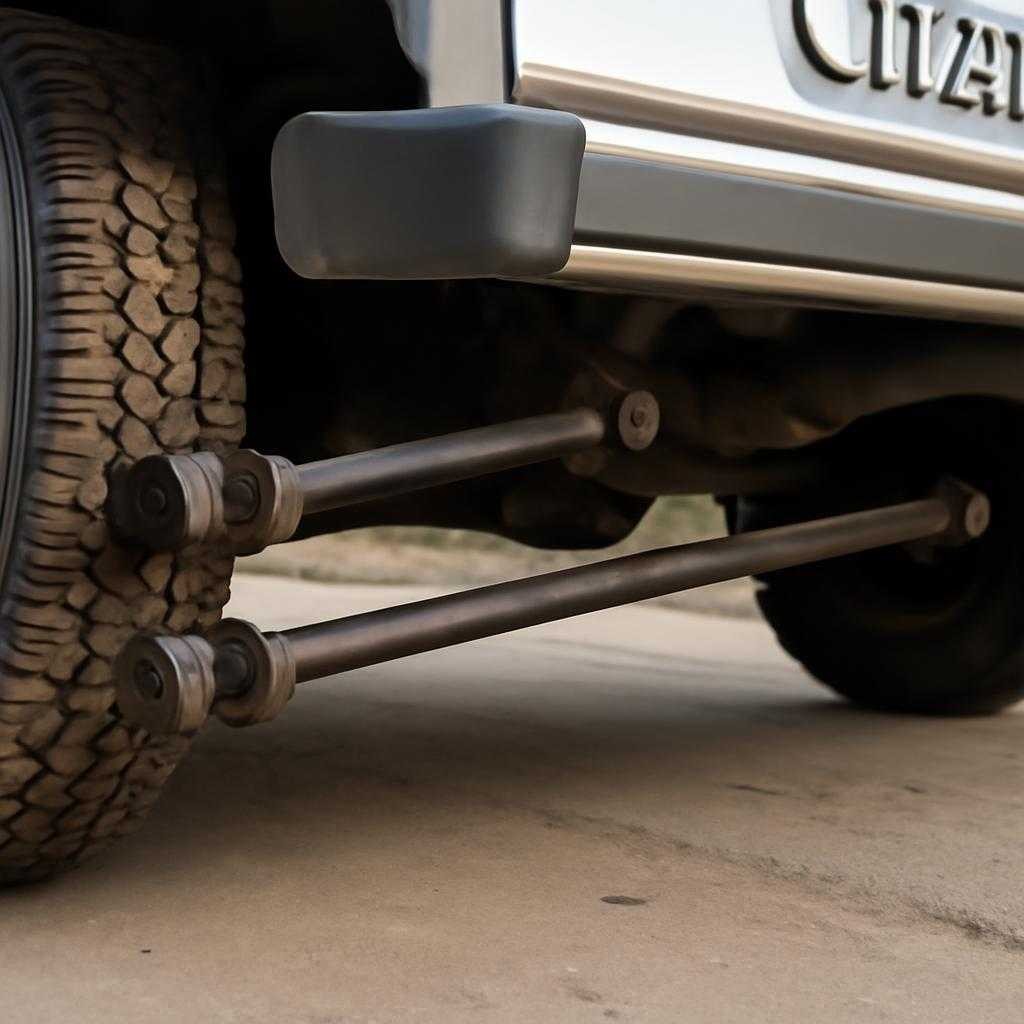

Реактивные тяги нивы: кинематика моста, работа сайлентблоков и поведение машины на дороге

Автор: Админ 26.03.2026 06:08

Я работаю с ходовой частью внедорожников давно и ценю конструкцию Нивы за прямоту инженерной мысли. Ее задняя подвеска устроена без декоративной сложности: неразрезной мост, пружины, амортизаторы, поперечная тяга Панара и продольные реактивные тяги. Узел выглядит грубовато, зато в нем хорошо видна логика сил. Когда кузов ускоряется, тормозит, кренится и подпрыгивает на неровности, мост норовит жить своей жизнью. Реактивные тяги связывают два мира — неподрессоренную массу и кузов — и задают мосту траекторию, а не свободу импровизации.

Под словом «реактивные» скрывается не тяга ракеты, а реакция на крутящий момент и продольные нагрузки. Ведущий мост получает усилие от кардана и главной пары, после чего картер редуктора пытается провернуться в обратную сторону. Если оставить мост без продольных направляющих, он стал бы смещаться, поворачиваться и раскачивать кузов, словно тяжелый якорь на короткой цепи. Тяги принимают на себя продольные силы разгона и торможения, гасят паразитные степени свободы и удерживают геометрию моста в границах, заданных конструктором.

Схема Нивы основана на пяти тягах. Две верхние продольные, две нижние продольные, одна поперечная — Панара. Пружины несут массу кузова, амортизаторы гасят колебания, а реактивные тяги задают кинематику, то есть дисциплину перемещений. Кинематика тут не музейный термин, а живая механика пути, по которому мост проходит ход сжатия и отбоя. Когда колесо наезжает на бугор, мост уходит вверх по дуге, и каждая тяга меняет угол. Их длина, точки крепления и взаимное расположение определяют, насколько мост сместится вперед или назад, как изменится продольный наклон редуктора и что почувствует водитель рулем, сиденьем и спиной.

Силовая геометрия

Нижние продольные тяги несут главную долю продольной нагрузки. Через них кузов воспринимает толчок при старте и упор при торможении. Верхние тяги работают в паре с нижними и удерживают мост от проворота вокруг своей оси. Здесь проявляется тонкость, которую часто упускают при разговоре о простых подвесках: мосту мало запретить движение вперед-назад, ему нужно задать пространственное положение. Верхняя и нижняя ветви тяг образуют силовой контур, который сопротивляется «козлению» картера редуктора под тягой двигателя.

Когда водитель резко добавляет газ на грунте, шины цепляются за покрытие, полуоси передают момент на колеса, а корпус моста стремится провернуться. Если втулки реактивных тяг свежие и металл тяг не деформирован, мост остается собранным, машина уходит вперед ровно, без лишнего подруливания кормой. При изношенных шарнирах появляется запаздывание реакции. Сначала кузов принимает команду, потом мост догоняет ее с ленцой, и в ощущениях возникает вязкий люфт. Машина будто делает полшага в сторону перед тем, как послушно пойти по траектории.

Поперечная тяга Панара удерживает мост от смещения влево и вправо. Ее работа заметна на ходах подвески: мост описывает небольшую боковую дугу, поскольку тяга закреплена по дуговой схеме. Отсюда рождается характерный компромисс зависимой подвески. На асфальте при спокойной езде смещение невелико, на вывешивании и крупных ходах оно ощутимее. Поэтому после лифта кузова, когда угол Панара меняется, задняя ось часто уходит в сторону относительно кузова. Визуально одно колесо глубже прячется в арке, второе кажется выставленным наружу. Для исправления ставят регулируемую тягу или переносят точки крепления.

Упругие шарниры

На концах реактивных тяг стоят резинометаллические шарниры — сайлентблоки. Их задача шире простой стыковки деталей. Они допускают ограниченное угловое перемещение, изолируют шум и высокочастотную дрожь, сглаживают пиковые нагрузки. В профессиональной среде встречается термин NVH — Noise, Vibration, Harshness, то есть шум, вибрации и жесткостная грубость. Для Нивы состояние сайлентблоков напрямую связано с NVH-портретом машины. Пока резина целая и не отслоилась от обоймы, мост общается с кузовом спокойно. Как только резина растрескалась, потекла от масла или потеряла упругость, кузов начинает слышать и чувствовать мост во всех подробностях.

Изношенный сайлентблок меняет поведение подвески не одним щелчком, а набором симптомов. На разгоне задняя часть слегка рыщет. При торможении возникает ощущение, будто мост подламывается и ищет новое положение. На волнах кузов получает вторичный удар после проезда неровности. В повороте корма начинает жить с запаздыванием. На проселке слышны глухие удары, особенно при диагональном вывешивании. У каждой жалобы есть механическая причина: в шарнире вырос свободный ход, тяга перестала мгновенно передавать усилие, геометрия моста плавает в пределах люфта.

Есть и менее распространенный термин — комплаенс, от английского compliance. Им обозначают податливость узла под нагрузкой. В разумной дозе комплаенс полезен: он смягчает пиковые удары и снимает часть резонансов. Избыточный комплаенс разрушает точность. Для Нивы баланс податливости особенно тонок, потому что зависимый мост сам по себе массивен и инерционен. Когда податливость уходит за пределы нормы, машина перестает быть собранной и начинает отвечать на действия водителя с задержкой и боковым оттенком.

Есть владельцы, которые ставят полиуретановые втулки ради долговечности и остроты реакции. Решение рабочее, однако характер подвески меняется. Полиуретан обычно жестче резины, передает в кузов больше вибраций и делает реакции прямее. На экспедиционной машине, которая ходит по грейдеру сотнями километров, лишняя жесткость нередко утомляет. На подготовленной машине для тяжелого грунта и точной траектории жесткий материал бывает уместен. Тут нет универсальной формулы, есть задача, покрытие, масса автомобиля и стиль езды.

Поведение на дороге

На дороге реактивные тяги влияют на курс сильнее, чем кажется по их скромному виду. При ровном движении они тихо удерживают мост в базовом положении. При разгоне распределяют толчок момента по кузову. При торможении не дают задней оси уехать вперед относительно кузова. В повороте через шарниры и крепления проходит сложная смесь продольных и боковых реакций. Подвеска Нивы не рисует тонких академических линий, зато честно сообщает, где кончается сцепление и где начинается инерция моста.

Хорошо настроенная задняя подвеска Нивы воспринимается как упругая телега с крепкими вожжами. Образ грубоватый, зато точный. Мост тяжел, но не распущен. Он повторяет рельеф, качается на пружинах, отыгрывает амортизаторами, однако не пинаетсят кузов самовольными рывками. Когда реактивные тяги живые, корма не подруливает без команды, машина не мечется на колее и не пугает на щебенке. Когда одна тяга погнута после удара о камень или крепление разбито, этот ансамбль теряет ритм. Кузов и мост начинают спорить, и спор слышен в каждом ускорении.

Отдельный разговор — изменение угла хвостовика редуктора и карданного вала. Продольные тяги через свою геометрию задают положение моста, а значит, влияют на углы карданной передачи. Если после лифта, замены тяг иной длины или просевших пружин угол ушел из допустимого диапазона, появляются вибрации под тягой. Часто водитель ищет их в крестовинах, колесах, раздатке, хотя первичная причина сидит в геометрии заднего моста. Кардан чувствителен к углам, а Нива чувствительна к кардану. Здесь любая мелочь быстро выходит из тени.

В ремонтной практике я всегда смотрю на реактивные тяги в комплексе. Недостаточно увидеть трещину на одной втулке. Нужна картина целиком: состояние металла, овальность отверстий в кронштейнах, следы смещения шайб, параллельность тяг, положение моста в арках, состояние Панара, амортизаторов и пружин. Подвеска любит маскировку. Разбитый амортизатор делает удары громче, и владелец винит тяги. Убитые втулки тяг имитируют плохой амортизатор, потому что кузов получает вторичный толчок. Просевшая пружина меняет угол тяг и провоцирует увод. Точный диагноз появляется там, где механик смотрит на силы, а не на отдельную железку.

У Нивы есть редкое для массовой машины качество: ее подвеска легко читается руками и глазами. Поддомкраченный кузов, монтировка, хороший светт — и кинематика становится почти зримой. Достаточно пошатать мост, чтобы услышать сухой стук в разбитом шарнире. Достаточно увидеть, как резина выдавилась из обоймы, чтобы понять источник рыскания. Достаточно сравнить углы тяг слева и справа после серьезного удара, чтобы заметить скрытую деформацию. Машина разговаривает с тем, кто знает ее язык.

Реактивные тяги Нивы — не второстепенная арматура под днищем, а силовой почерк всей задней подвески. Через них проходит продольная осанка автомобиля, его чувство прямой, манера старта, тормозная собранность и тишина на неровностях. Они удерживают мост, словно такелаж удерживает мачту в шквал: без них конструкция сохраняет форму лишь до первой серьезной нагрузки. Когда тяги исправны, Нива едет грубовато, но честно. Когда узел изношен, честность сменяется суетой, и водитель начинает бороться не с дорогой, а с расползающейся геометрией.
