Обводные ролики грм: точный выбор, корректная замена и ресурс без сюрпризов

Автор: Админ 25.03.2026 09:13

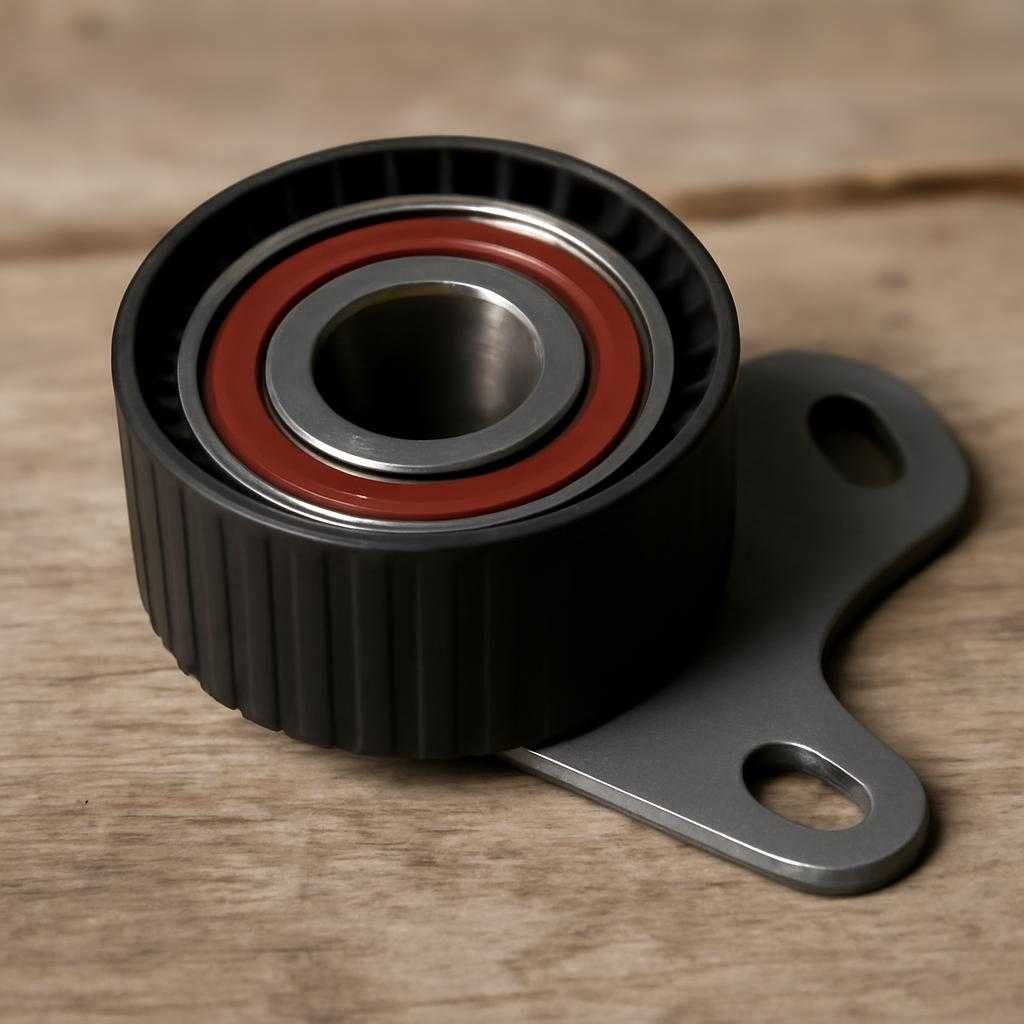

Обводной ролик ГРМ — маленькая деталь с характером крупного узла. Через него проходит траектория ремня, от него зависит геометрия ветвей, устойчивость натяга и тишина работы привода. Когда ролик исправен, мотор звучит собранно, без сухого шелеста и нервного посвиста. Когда внутри подшипника начинается усталость металла, ременный привод перестаёт быть часовым механизмом и превращается в ленту, которую ведут по кромке ножа.

Я смотрю на обводной ролик не как на расходник из набора, а как на опорную точку кинематики. Его задача — держать ремень на правильной линии, исключать лишние колебания и сохранять стабильный контакт зубьев со шкивами. В приводе ГРМ любая мелочь получает право на крупные последствия: перекос на доли миллиметра, люфт в дорожке качения, перегрев смазки, биение фланца. Дальше цепочка проста: шум, пыль от ремня, подрезание кромки, перескок, встреча клапанов с поршнями на моторах с интерференционной схемой, где рабочие объёмы камеры не оставляют запаса для ошибки.

Здесь полезен термин «прецессия подшипника» — микроскопическое изменение пространственного положения вращающегося узла под нагрузкой. Для владельца машины прецессия звучит как едва уловимый шорох на холодном пуске, для мастера — как ранний сигнал ухода геометрии. Другой редкий термин — «бринеллирование»: вмятины на дорожках качения от ударной или длительной статической нагрузки. Если ролик хранили под перекосом, уронили либо затянули крепёж с избыточным моментом, подшипник получает такую метку ещё до первого запуска.

Признаки износа

Первый ориентир — звук. Исправный ролик почти незаметен на слух. Изношенный даёт сухое шипение, посвист, металлическое рычание, временами скрежет. На прогретом моторе шум нередко меняется: смазка разжижается, сепаратор подшипника ведёт себя иначе, частота звука растёт. Второй ориентир — следы на ремне. Если кромка начинает ворситься, на торце видна тонкая резиновая пыль, а поверхность выглядит полированной полосой, ролик уже участвует в износе ремня. Третий ориентир — люфт и шероховатое вращение после снятия. Исправный узел крутится ровно, без ступенек и песчаного ощущения в пальцах.

Нужно различать шум ролика и шум натяжителя. Натяжной ролик связан с рабочим усилием, обводной ведёт ремень по трассе. Симптомы у них близки, но источник иной. Ошибка на этапе диагностики дорогая: поменяли один элемент, а второй оставили в уставшем состоянии — система всё равно останется под угрозой. По этой причине я предпочитаю оценивать комплект целиком: ремень, оба ролика, водяную помпу при ремённом приводе, сальники распредвалов и коленвала, состояние шкивов, отсутствие следов антифриза и масла в зоне ремня.

Масло и охлаждающая жидкость для ролика вредны не меньше пробега. Смазка подшипника рассчитана на определённый температурный режим и чистую среду. Попадание технических жидкостей меняет работу уплотнений, ускоряет вымывание базового состава, собирает абразивную грязь. Дальше начинается абразивный износ — подшипник буквально шлифуют частицы, попавшие внутрь. Ремень при контакте с маслом разбухает, теряет жёсткость, зуб получает сдвиговую деформацию. Снаружи всё выглядит терпимо, а внутри конструкция уже живёт на остатке ресурса.

Тонкости выбора

Подбор ролика по одному лишь диаметру — плохая привычка. Совпасть должны ширина рабочей дорожки, вылет, тип борта, профиль посадочного места, диаметр и длина крепежа, материал корпуса, параметры подшипника. У ряда моторов внешне близкие ролики различаются на миллиметр по офсету, а ремень из-за такой разницы уходит к кромке. Я видел узлы, где после установки «почти подходящей» детали ремень начинал гулять, как струна на ветру, и стирал боковую грань за считаные тысячи километров.

Материал ролика влияет на характер работы. Стальные и алюминиевые корпуса жёстче, лучше переносят тепловую нагрузку, но передают шумы охотнее. Полимерные решения тише, легче, порой удачнее гасят мелкую вибрацию, хотя качество пластика и армирования решает всё. Хороший полимерный ролик служит долго, дешёвый стареет от температуры, теряет форму, получает овальность. В зоне ГРМ температура циклично, а цикличность для материала коварнее простого нагрева: расширение и сжатие повторяются, как прилив с отливом, постепенно выкраивая ресурс.

Подшипник внутри ролика заслуживает отдельного разговора. Закрытые шариковые подшипники разнятся классом точности, качеством сепаратора, типом смазки, стойкостью уплотнений. Иногда на коробке громкое имя, а внутри подшипник без родословной, с медной смазкой и грубой обработкой дорожек. Здесь полезен термин «электроэрозия дорожек» — повреждение поверхности от блуждающих токов. Для ГРМ легкового автомобиля явление редкое, но на машинах с нестандартным электрооборудованием и неудачным заземлением встречал похожие следы в разных подшипниковых узлах. Если ролик погиб необычныйно рано, причину ищут шире простого брака.

Комплект всегда предпочтительнее разрозненной покупки, когда речь о плановой замене. Производители рассчитывают совместную работу ремня и роликов по профилю, ширине, коэффициенту трения и жёсткости каркаса. Смешивание брендов в одном приводе иногда проходит спокойно, иногда приносит лишний шум или странную пульсацию натяга. Экономия на одном ролике на фоне дорогого ремня напоминает новый парус на лодке с трухлявым блоком: ветер поймаете, а удержать курс не выйдет.

Замена без ошибок

Перед разборкой я оцениваю мотор на холодную и после прогрева, слушаю зону крышки ГРМ, смотрю следы на ремне, проверяю отсутствие подтёков. После снятия крышек фиксируют метки, состояние шкивов и ремня, фотографирую укладку, если конструкция сложная. На моторах с плавающими шкивами распредвалов или с особыми процедурами выставления фаз без специнструмента лучше не импровизировать. Цена ошибки здесь слишком высока, а мотор не прощает «почти попал».

Старый ролик после снятия многое рассказывает. Синеватый оттенок металла намекает на перегрев. Потемневшая или вытекшая смазка говорит о нарушении теплового режима. Пыль вокруг подшипника указывает на разрушение уплотнения. Неровная рабочая поверхность намекает на перекос или паразитные колебания ремня. Если крепёжный болт вытянут, резьба блестит от пережатия, а посадочная плоскость несёт следы смещения, причину ищут в неправильном моменте затяжки или в деформации кронштейна.

Момент затяжки для ролика — не формальность. Слабая затяжка даёт микроподвижность, сильная деформирует внутреннюю обойму подшипника либо посадку. В обоих случаях ресурс проседает резко. Нужен динамометрический ключ, чистая резьба, корректная схема затяжки. Если производитель задаёт новый болт, старый в работу не возвращают. Растянутый крепёж ведёт себя обманчиво: сначала затягивается будто нормально, потом теряет стабильность усилия.

При замене я внимательно осматриваю ось ролика и прилегающую площадку. Любая грязь, следы старого герметика, задир, краска, коррозионный налёт меняют посадку. Ролик обязан лечь ровно, без качания и напряжения. Здесь вспоминают термин «копланарность» — расположение рабочих поверхностей в одной плоскости. Для привода ГРМ копланарность критична: малый уход от общей плоскости превращается в постоянное боковое усилие на ремень. Он отвечает износом кромки, ролик — шумом, подшипник — перегревом.

После монтажа ремень проворачивают по рабочему направлению, коленвал прокручивают вручную на несколько оборотов, снова проверяют метки и положение ремня на роликах. Пуск без ручной проверки — лотерея с дорогим призом. Если после запуска появляется новый шум, искать «само притрётся» не надо. Исправный привод после грамотной установки работает ровно. Любой свежий свист, шорох, периодический щелчок — повод остановиться и пересмотреть сборку.

Эксплуатация и ресурс

Ресурс ролика живёт не по одометру одному. На него влияют качество пусков зимой, температура под капотом, состояние защиты моторного отсека, герметичность сальников, привычка часто крутить двигатель до отсечки, длительные простои. Машина, которая редко ездит, старит ролик по-своему: смазка в подшипнике меняет структуру, уплотнения дубеют, металл получает коррозионные очаги от конденсата. Поэтому календарный интервал замены ничуть не менее серьёзен, чем пробег.

Короткие поездки вредят приводу косвенно. Мотор часто выходит на холодный старт, температурный цикл рвётся на куски, конденсат не успевает уйти, пыль и влага дольше держатся под крышками. Длинные высокотемпературные режимы опасны по-другому: смазка подшипника стареет быстрее, пластик и резина теряют эластичность, ремень работает ближе к тепловому пределу. У каждого режима своя плата за километры.

После замены полезно прислушиваться к приводу в первые дни эксплуатации. Не с тревогой, а с профессиональным любопытством. Равномерный звук, чистая работа без вибрации, отсутствие резиновой пыли и следов смещения ремня означают, что узел занял своё место. Если слышен лёгкий шелест нового ремня, без нарастания и побочных призвуков, повода для паники нет. А вот свист на холодную, плавающий шум на холостом ходу, подёргивание ремня на ветви говорят о проблеме с натягом, геометрией либо с качеством детали.

Отдельный разговор — подделки. У ролика фальсификат распознать сложнее, чем у фильтра или свечи. Коробка аккуратная, маркировка похожая, а металл внутри мягкий, смазка дешевая, сепаратор грубый. Стараюсь брать детали у поставщика с прозрачной цепочкой происхождения, смотреть лазерную маркировку, качество штамповки, ровность кромок, плавность вращения, отсутствие люфта уже из коробки. Подозрительно лёгкий ролик, тугое вращение, сухой звук при прокручивании в руках — поводы отложить покупку.

Я не люблю драматизировать тему ГРМ, но обводной ролик слишкомм часто недооценивают. Внешне скромная шайба с подшипником держит дисциплину целого привода. Пока узел исправен, мотор дышит размеренно, фазы остаются точными, ремень идёт по своей траектории, как поезд по хорошо выставленному пути. Когда ролик изношен или выбран наугад, в системе появляется фальшивая нота, и вся механика начинает звучать жёстче.

Грамотный подход прост по смыслу и точен по исполнению: правильная деталь, чистый монтаж, верный момент затяжки, контроль геометрии, замена комплектом по интервалу, внимание к течам и шумам. При таком режиме обводной ролик служит тихо и честно, без внезапных сцен. Для двигателя лучшая похвала именно такая — когда сложный узел работает без просьб о внимании и не оставляет после себя ни стружки, ни пыли, ни повода для тяжёлого разговора с кошельком.
