Тормозная система автомобиля: как работают механические и электронные контуры замедления

Автор: Админ 19.03.2026 00:34

Тормозная система — узел, который переводит кинетическую энергию движения в тепло, а в гибридных и электрических схемах часть энергии возвращает в тяговую батарею. Для водителя процесс выглядит просто: нажатие на педаль, снижение скорости, остановка. Для инженера картина сложнее: усилие ноги проходит через привод, распределяется по контурам, создаёт прижим колодок к диску или разводит колодки в барабане, после чего автомобиль теряет скорость за счёт трения и сопротивления качению. Я смотрю на тормоза как на язык, на котором машина разговаривает с дорогой в критический момент. Если язык сбивчивый, разговор заканчивается ударом.

Принцип замедления

Механическая часть системы строится вокруг понятной физики. Водитель нажимает педаль, педаль через рычаг увеличивает усилие и передаёт его в привод. В гидравлической схеме главный тормозной цилиндр создаёт давление в жидкости, а жидкость, почти несжимаемая, переносит давление к рабочим цилиндрам суппортов или барабанных механизмов. В пневматической схеме грузовых машин воздух выполняет ту же задачу в ином исполнении. Внутри суппорта поршень выдвигается, колодка прижимается к диску, между поверхностями возникает фрикционный контакт. Тепло уходит в диск, колодку, ступицу, поток воздуха.

Здесь полезен редкий термин — фединг. Так называют падение эффективности торможения из-за перегрева. Колодка при высокой температуре меняет коэффициент трения, жидкость при влаге в составе закипает, на педали появляется вязкая пустота. Машина ещё катится, а уверенность уже исчезла. Фединг похож на обморок у спортсмена на финише: мышцы формально на местесте, команда от головы пришла, отклика нет.

Механическая тормозная система в чистом виде встречается в приводе стояночного тормоза, в велосипедной технике, в старых конструкциях и в отдельных специальных машинах. Там усилие передаётся тросом, тягой, рычагом или системой кулачков. Главный плюс — прямое, осязаемое действие без посредника в виде жидкости или сложной электроники. Главный минус — ограниченная точность распределения усилия, чувствительность к коррозии, растяжению троса, заеданию шарниров. В автомобиле массового класса механический привод сохранился прежде всего у ручного тормоза, где трос стягивает колодки барабана или приводит отдельный механизм в заднем суппорте.

Гидравлическая схема легкового автомобиля сочетает механику педального узла и давление рабочей жидкости. Вакуумный усилитель снижает физическую нагрузку на водителя. Внутри него разрежение во впускном тракте двигателя или вакуумный насос создают перепад давления по обе стороны мембраны. Педаль нажимается мягче, а на штоке главного цилиндра появляется заметное дополнительное усилие. На машинах с турбомоторами, дизелями и гибридными силовыми установками нередко применяют электрический вакуумный насос, поскольку естественного разрежения во впуске мало или нет.

Устройство узлов

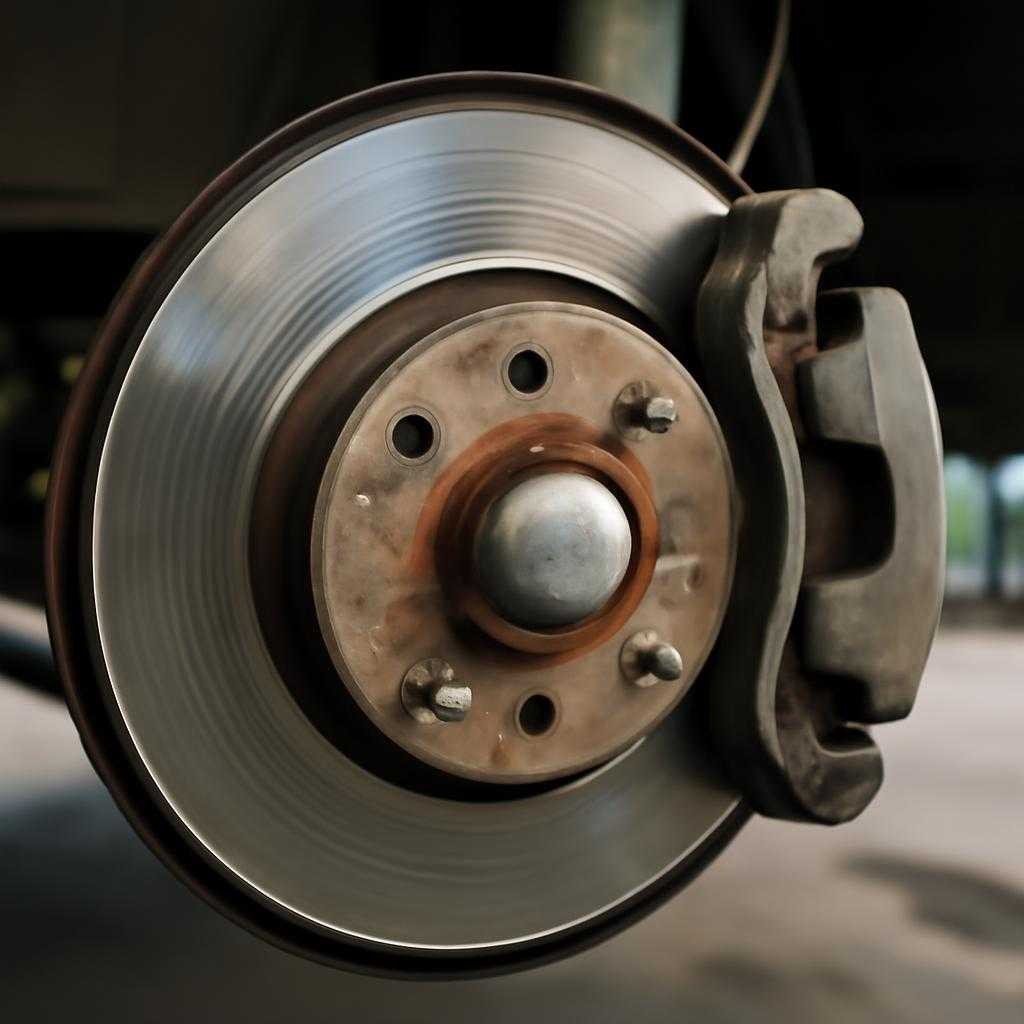

Дисковый тормоз удобен для охлаждения и стабилен под высокой нагрузкой. Его диск открыт встречному воздуху, поэтому тепло уходит быстрее. Суппорт бывает плавающим и фиксированным. Плавающий проще и дешевле: один или два поршня давят на внутреннюю колодку, корпус суппорта смещается по направляющим и поджимает внешнюю. Фиксированый суппорт жёстче, точнее, часто имеет несколько поршней по обе стороны диска. На спортивных машинах встречаются составные диски с алюминиевой шляпой и чугунным фрикционным кольцом, а на дорогих версиях — карбон-керамика. Такой диск легче переносит жару, но холодной погодой и городской пылью дружит не идеально, плюс обслуживание обходится дорого.

Барабанный тормоз устроен иначе. Колодки находятся внутри барабана и при торможении разжимаются к его внутренней поверхности. Конструкция закрытая, грязь и влага меньше вмешиваются в процесс, а стояночный привод интегрируется проще. Зато отвод тепла слабее, реакция на повторные интенсивные замедления хуже. На задней оси бюджетных машин барабаны сохраняют позиции из-за цены и достаточной эффективности при умеренной массе автомобиля.

Редкий термин — сервоэффект барабанного тормоза. При определённом направлении вращения колодка частично само подтягивается к барабану силой трения, из-за чего тормозной момент растёт без пропорционального увеличения усилия в приводе. С инженерной точки зрения решение изящное, с точки зрения стабильности дозирования — капризное. Педаль с такими механизмами напоминает старый музыкальный инструмент: одна нота звучит чисто, следующая уже с характером помещения.

Электронная тормозная система — не отдельный вид трения, а надстройка над механикой и гидравликой, которая управляет давлением, распределением тормозного момента и устойчивостью машины. Самый известный элемент — ABS, антиблокировочная система. Датчики скорости вращения колёс отслеживают замедление каждого колеса, электронный блок замечает приближение к блокировке и через гидромодулятор быстро снижает либо восстанавливает давление в нужном контуре. Колесо не уходит в длительное скольжение, шина сохраняет контакт с дорогой, водитель удерживает управляемость.

После ABS появились EBD и BAS. EBD — электронное распределение тормозных сил. Система дозирует давление между осями с учётом загрузки, покрытия, динамики замедления. BAS — ассистент экстренного торможения. Электроника распознаёт паническое движение педали, когда человек ударил по ней быстро, но не дожал по усилию, и доводит давление до уровня, нужного для интенсивной остановки. Для опытного водителя такой помощник не лишний, для уставшего — порой решающий.

Электронные решения

Следующий уровень — ESC или ESP, система курсовой устойчивости. Здесь тормоза работают уже как инструмент баланса. Блок получает сигналы от датчика рыскания, угла поворота руля, поперечного ускорения и скоростей колёс. Если машина пошла наружу поворота или сорвалась в занос, электроника подтормаживает отдельное колесо, создаёт разворачивающий момент и возвращает кузов на траекторию. Водитель ощущает короткое вмешательство, а внутри системы в ту секунду идёт сложная математика. Тормозной суппорт превращается в тонкий хирургический инструмент.

Редкий термин — brake-by-wire, «торможение по проводам». В такой архитектуре прямая механическая связь педали с гидравлическим давлением ослаблена или резерв на, а команда водителя считывается датчиками хода и усилия. Электронный блок рассчитывает нужное замедление, после чего исполнительные механизмы формируют давление в контурах. Подобные решения особенно уместны в электромобилях и гибридах, где тормозной момент делится между рекуперацией и фрикционными механизмами. Педаль в такой системе уже не рукоять насоса, а интерфейс. Она напоминает дирижёрскую палочку: жест задаёт ритм, оркестр внутри машины исполняет его через ток, клапаны, насосы и алгоритмы.

Рекуперативное торможение само по себе не заменяет классические тормоза. Электромотор в генераторном режиме создаёт сопротивление вращению и возвращает часть энергии в аккумулятор. На малой скорости, при холодной батарее, при полном заряде или при резком замедлении одной рекуперации мало, поэтому фрикционные механизмы вступают в работу. Главная инженерная задача — согласовать переход между двумя источниками тормозного момента так, чтобы водитель не чувствовал ступеньки по усилию на педали. Хорошая калибровка скрывает сложность. Плохая — выдаёт машину рывком или ватной реакцией.

Электромеханический стояночный тормоз заменил трос кнопкой и приводом с мотор-редуктором. На задних суппортах стоят электродвигатели либо отдельный модуль тянет тросы. Плюсы очевидны: автоматическое удержание, интеграция с системами старта в гору, меньше деталей в салоне. Минусы лежат в зоне сервиса: при замене колодок нужен перевод механизма в сервисный режим, аккумулятор в плохом состоянии вызывает сбои, закисание резьбовых пар никуда не исчезло.

Отказы и признаки

Признаки неблагополучия у тормозов читаются довольно ясно. Мягкая педаль часто говорит о воздухе в системе, утечке жидкости или растяжении шлангов. Слишком жёсткая педаль указывает на проблемы с вакуумным усилителем, шлангом разрежения, обратным клапаном. Увод автомобиля при торможении появляется из-за разного коэффициента трения колодок, заклинивания поршня суппорта, загрязнения направляющих, неравномерной работы контуров. Биение в педаль и руль нередко связано с неравномерностью толщины диска. Тут уместен термин DTV — Disc Thickness Variation, вариация толщины тормозного диска. Водитель называет явление «повело диск», а на деле причина порой скрыта в пятнах переноса материала колодки, перегреве ступицы или ошибке при затяжке колеса.

Тормозная жидкость стареет не по календарю красоты, а по химии. Большинство составов на основе гликолей гигроскопичны: втягивают влагу из воздуха через поры шлангов, микрозазоры, дыхание бачка. При росте доли воды падает температура кипения, усиливается коррозия внутренних поверхностей, в мороз меняется вязкость. Поэтому жидкость нельзя воспринимать как вечный наполнитель. Она похожа на кровь в сосудистой системе машины: внешне прозрачная, а от её состояния зависит скорость и точность реакции.

У электронных систем круг неисправностей иной. Выходят из строя датчики скорости колёс, рвутся зубчатые магнитные дорожки на подшипниках, окисляются разъёмы, загрязняются контакты массы, умирает насос гидромодулятора, теряет точность датчик давления, сбивается калибровка датчика угла руля после ремонта подвески. При отказе электроники базовое торможение сохраняется, но исчезают функции предотвращения блокировки, стабилизации, интеллектуального распределения усилий. Машина словно теряет хороший слух: движение продолжается, реакция на опасные нюансы дороги уже грубее.

Отдельного разговора заслуживает согласование шин и тормозов. Даже идеальные суппорты не создадут замедление выше уровня сцепления колеса с покрытием. Лысая зимняя шина летом, дубовая летняя в мороз, неверное давление, разные модели на одной оси ломают работу ABS и ESC. Тормозной путь начинается не у педали, а в пятне контакта размером с ладонь. Вся роскошь электроники упирается в этот маленький островок резины между машиной и дорогой.

Я часто сравниваю механическую и электронную части тормозной системы с двумя слоями одной защиты. Первый слой — железо, жидкость, фрикционные пары, рычаги, уплотнения. Второй — нервная система: датчики, блоки, алгоритмы, исполнительные модули. Когда оба слоя исправны, автомобиль замедляется ровно, предсказуемо, без драматических жестов. Когда один слой ослаблен, второй не спасает бесконечно. Электроника не отменяет закон трения, а механика без точного управления хуже раскрывает свой потенциал.

Для повседневной эксплуатации картина просто. Ровная реакция педали, отсутствие посторонних звуков, устойчивое замедление по прямой, чистая жидкость, достаточная толщина колодок, диски без глубоких рисок и перегревных пятен, исправные датчики ABS — признаки здоровой системы. Скрежет, запах гари после обычной поездки, вибрации, увод, частое срабатывание ABS на сухом асфальте, длинный ход педали — сигналы для диагностики без отсрочки. Тормоза не любят компромисс. Они либо собирают машину в кулак перед препятствием, либо оставляют водителя один на один с инерцией.
