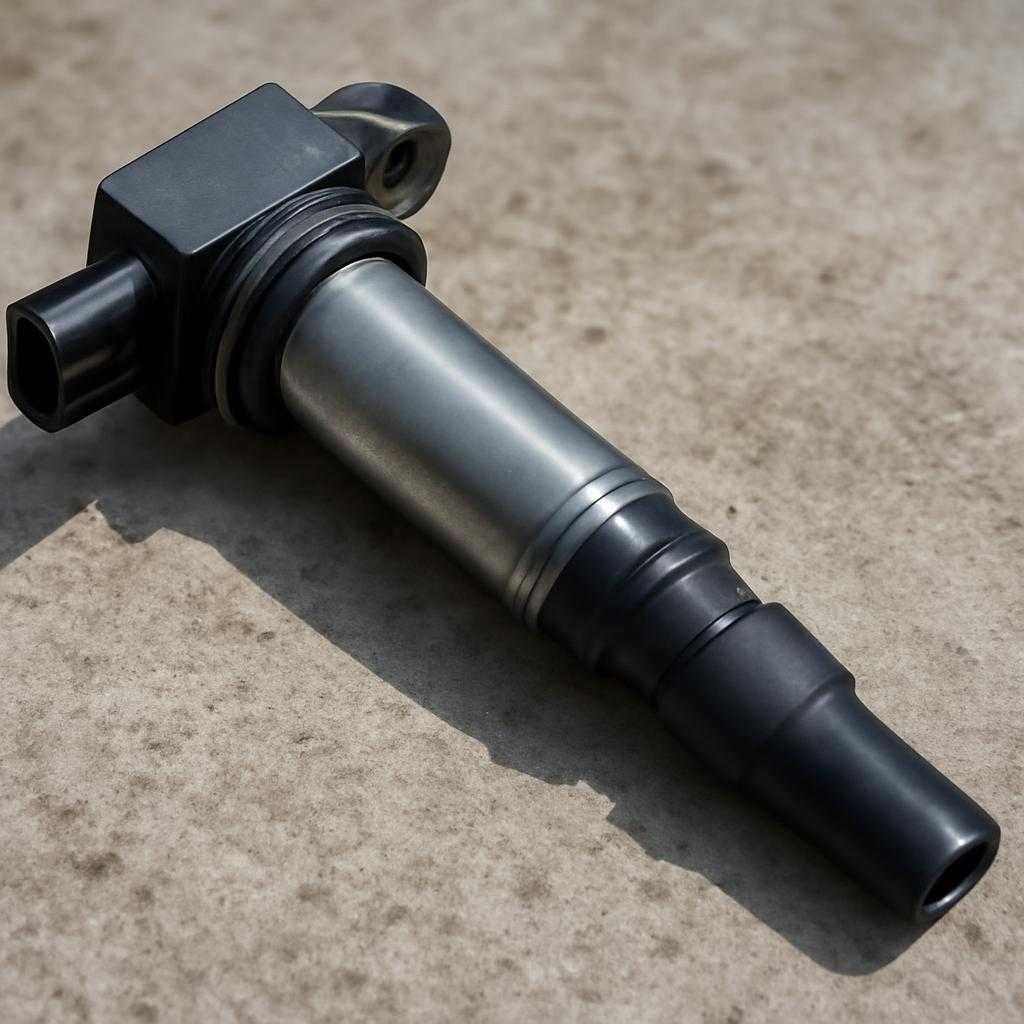

Как точно проверить катушку зажигания и не спутать её неисправность с проблемами свечей или проводки

Автор: Админ 18.03.2026 02:07

Катушка зажигания — высоковольтный трансформатор системы зажигания, который поднимает напряжение бортовой сети до уровня, достаточного для пробоя искрового зазора свечи. По сути, перед нами компактный накопитель и ускоритель энергии: на входе скромные 12 вольт, на выходе — десятки тысяч. Когда узел теряет работоспособность, двигатель сразу меняет характер. Холостой ход становится неровным, разгон — вязким, запуск — затяжным, расход топлива ползёт вверх, а на панели приборов нередко загорается индикация неисправности двигателя.

Я подхожу к проверке катушки без гаданий. Симптомы катушки легко перепутать с дефектом свечей, форсунок, подсосом воздуха, слабой массой, трещиной в изоляторе свечи или нарушением сигнала датчика положения коленчатого вала. По этой причине диагностика строится от простого к точному: осмотр, проверка питания, анализ искрообразования, измерение сопротивления, перестановка катушек по цилиндрам, считывание кодов неисправностей, а при наличии оборудования — оценка осциллограммы.

Признаки неисправности

Катушки встречаются в нескольких исполнениях: общая катушка на пару цилиндров, модуль зажигания, индивидуальная катушка на каждый цилиндр, вариант coil-on-plug — катушка, установленная прямо на свечу. У индивидуальных катушек отказ одного элемента часто даёт пропуски зажигания в одном цилиндре. У старых систем с общей катушкой проблема захватывает сразу пару цилиндров либо весь мотор.

Внешний осмотр даёт немало информации. Я ищу трещины корпуса, следы оплавления, белёсые дорожки пробоя, запах перегретого лака, коррозию контактов, масло в свечном колодце. Масло опасно не само по себе, а как проводящая грязевая плёнка после нагрева: она нарушает изоляцию и провоцирует стекание искры по поверхности. Такой след называют карбонизацией — образованием углеродистой токопроводящей дорожки. После появления карбонизации даже новая свеча в грязном колодце быстро начинает работать нестабильно.

Если двигатель троит под нагрузкой, а на холостом ходу ведёт себя прилично, я вспоминаю про напряжение пробоя. Под давлением в цилиндре смеси труднее воспламениться, искре нужен больший потенциал. Слабая катушка именно в таких условиях выдает свой дефект. На стоянке мотор урчит ровно, а на подъёме или при резком разгоне начинает спотыкаться, будто кто-то тянет его за ремень.

Безопасность проверки

Высокое напряжение в системе зажигания болезненно бьёт током и легко повреждает электронику при грубых проверках. Старый приём с «проводом на массу» я не использую. Нельзя сдёргивать наконечник со свечи на работающем моторе, замыкать выход катушки отвёрткой, проверять искру на глаз без разрядника. Разрядник — прибор с регулируемым зазором, через который безопасно наблюдают искру под контролируемой нагрузкой. Он даёт картину куда честнее, чем искра в воздухе.

Первый шаг — чтение ошибок сканером. Коды P0300, P0301, P0302 и соседние указывают на пропуски зажигания. Если присутствует код первичной или вторичной цепи катушки, круг поиска заметно сужается. Но сам код ещё не выносит приговор катушке. Причиной порой оказывается разъём, перелом провода у фишки, просадка питания, изношенная свеча, реже — неисправность драйвера в блоке управления двигателем.

Дальше я проверяю питание катушки. На одном из контактов при включённом зажигании обычно присутствует напряжение аккумулятора, на другом блок управления формирует управляющий импульс. В индивидуальных катушках схема зависит от конструкции: два, три, четыре контакта. Без понимания распиновки измерения превращаются в стрельбу по теням. Перед работой полезно открыть электросхему именно вашего двигателя.

Проверка мультиметром подходит не для каждой катушки, хотя её по-прежнему часто считают главным методом. У старых катушек с доступными выводами измеряют сопротивление первичной обмотки — обычно доли ома или единицы ом, и вторичной — тысячи ом. Но у части современных индивидуальных катушек внутри стоят диоды, транзисторы, резисторы подавления помех, и простое измерение сопротивления не показывает реальную картину. Исправная по мультиметру катушка под нагрузкой нередко срывается в пробой, а «подозрительная» по цифрам работает безупречно.

Если конструкция позволяет измерение, я сравниваю данные с технической документацией. Универсальной цифры нет. Первичная обмотка в одной модели имеет 0,4 Ом, в другой — 1,2 Ом. Вторичная — 5 кОм, 8 кОм, 12 кОм. Гораздо полезнее не абстрактное значение, а явный разрыв цепи, короткое замыкание или сильное отличие от соседней исправной катушки того же типа. При измерении малых сопротивлений учитывают сопротивление щупов прибора. Сначала щупы замыкают между собой и запоминают собственную погрешность, иначе доли дома превратятся в красивую, но пустую цифру.

Практические методы

На моторах с индивидуальными катушками я часто применяю перестановку местами. Если пропуск зажигания переезжает вместе с катушкой из одного цилиндра в другой, подозреваемый найден. Ход простой и наглядный. Но есть тонкость: вместе с катушкой нельзя оставлять старую свечу под вопросом. Иначе неисправность останется в цилиндре из-за свечи, а катушка окажется оклеветанной. Идеальный порядок такой: проверка свечи, осмотр колодца, перестановка катушки, повторная диагностика.

Проверка искры разрядником даёт куда живее картину. Исправная катушка формирует уверенную, регулярную искру на заданном зазоре. Слабая — пропускает разряды, даёт неровную серию, срывается после прогрева. Прогрев крайне показателен. Внутри катушки лаковая изоляция обмоток со временем стареет, появляются микротрещины. На холодную узел ещё держится, после нагрева начинает «шить» внутри корпуса. Такой внутренний пробой напоминает грозу внутри чайной чашки: внешне тишина, а энергия уходит не туда, где ждёт свеча.

Очень полезен осмотр катушки в темноте на работающем моторе, если соблюдена осторожность и нет риска касания вращающихся деталей. При пробое иногда видны тонкие синеватые нити по поверхности корпуса или наконечника. Их называют коронным разрядом. Коронный разряд — частичное свечение воздуха вокруг участка с высоким электрическим полем. Оно указывает на утечку напряжения через повреждённую изоляцию. После такой картины катушку обычно меняют без долгих дискуссий.

Профессиональная диагностика выходит на другой уровень с осциллографом. Осциллограмма первичной цепи показывает время накопления энергии, момент размыкания, выброс напряжения, колебания затухания. По этим признакам видно насыщение катушки, состояние цепи управления, качество искры. Осциллограмма вторичной цепи раскрывает напряжение пробоя, длительность горения искры, паразитные потери. Тут уже читается целая электромагнитная биография узла. Для гаражной проверки осциллограф редкость, но в сложных случаях он снимает вопросы быстрее любой перестановки.

Типичные ошибки

Частая ошибка — обвинить катушку при старых свечах с увеличенным зазором. Чем шире зазор, тем труднее пробой, тем выше нагрузка на катушку. Она начинает работать на пределе, перегревается, пробивает изоляцию и погибает раньше срока. Новый узел на старых свечах порой повторяет судьбу предыдущего за считанные недели. По этой причине свечи и катушки я воспринимаю как связку, а не как разрозненные детали.

Ещё одна ошибка — игнорировать состояние массы двигателя и напряжение зарядки. При низком напряжении питания катушка накапливает меньше энергии. При плохой массе растут переходные сопротивления, сигнал управления искажается. При перезаряде от неисправного генератора перегреваются электронные компоненты индивидуальных катушек. Тут дефект напоминает плохую акустику в концертном зале: инструмент исправен, а звук всё равно рвётся и глохнет из-за среды.

Иногда катушка выходит из строя из-за механики. Трещина в корпусе после неаккуратного демонтажа, сорванный резиновый наконечник, перекошенный разъём, вода после мойки мотора, масло из-под клапанной крышки. На турбированных двигателях и горячих атмосферниках тепловая нагрузка особенно высока, поэтому материал изоляции стареет быстрее. На части моторов катушки сидят глубоко в колодцецах, где температура и влажность создают отдельный микроклимат для будущих проблем.

Если под рукой нет осциллографа и фирменного тестера, рабочий порядок диагностики такой. Считать ошибки. Осмотреть свечи и колодцы. Проверить разъёмы и питание катушки. Переставить катушку на соседний цилиндр. Оценить, переехал ли пропуск. Измерить сопротивление лишь тогда, когда конструкция катушки и документация делают такую проверку осмысленной. При сомнительной картине поставить заведомо исправную катушку. Такой путь экономит время и не плодить ложных выводов.

Я всегда смотрю на цвет свечи после работы цилиндра. Сухая чёрная свеча при живой форсунке и нормальной компрессии нередко указывает на слабую искру. Мокрая свеча после прокрутки стартером говорит о подаче топлива без воспламенения. Если после перестановки катушки след переходит в другой цилиндр, цепочка складывается почти без зазоров. Но когда мокрыми становятся свечи в паре цилиндров, уже полезно проверить модуль зажигания, датчик коленвала и фазировку.

Катушку зажигания лучше считать не одиночным виновником, а частью электрической сцены, где важен каждый участник: питание, масса, свеча, изоляция, команда блока управления, температура, влажность, давление в цилиндре. При таком подходе диагностика перестаёт быть охотой наугад. Она становится точной работой, где у каждой искры есть своя траектория, а у каждого пропуска — конкретная причина.
