Внешний радиатор акпп без ошибок

Автор: Админ 07.03.2026 23:33

Радиатор автоматической трансмиссии стабилизирует температуру жидкости, продлевая ресурс фрикционов и уплотнений. При сильном нагреве масло теряет вязкость, давление падает, создаётся риск проскальзывания пакетов сцеплений. Наружный теплообменник решает задачу отвода лишних калорий в поток встречного воздуха.

Перед установкой оцениваю компоновку моторного отсека, расстояние до бампера, наличие штатного радиатора кондиционера. Требуется прямой поток воздуха. Стоячие зоны исключаются.

Подготовка

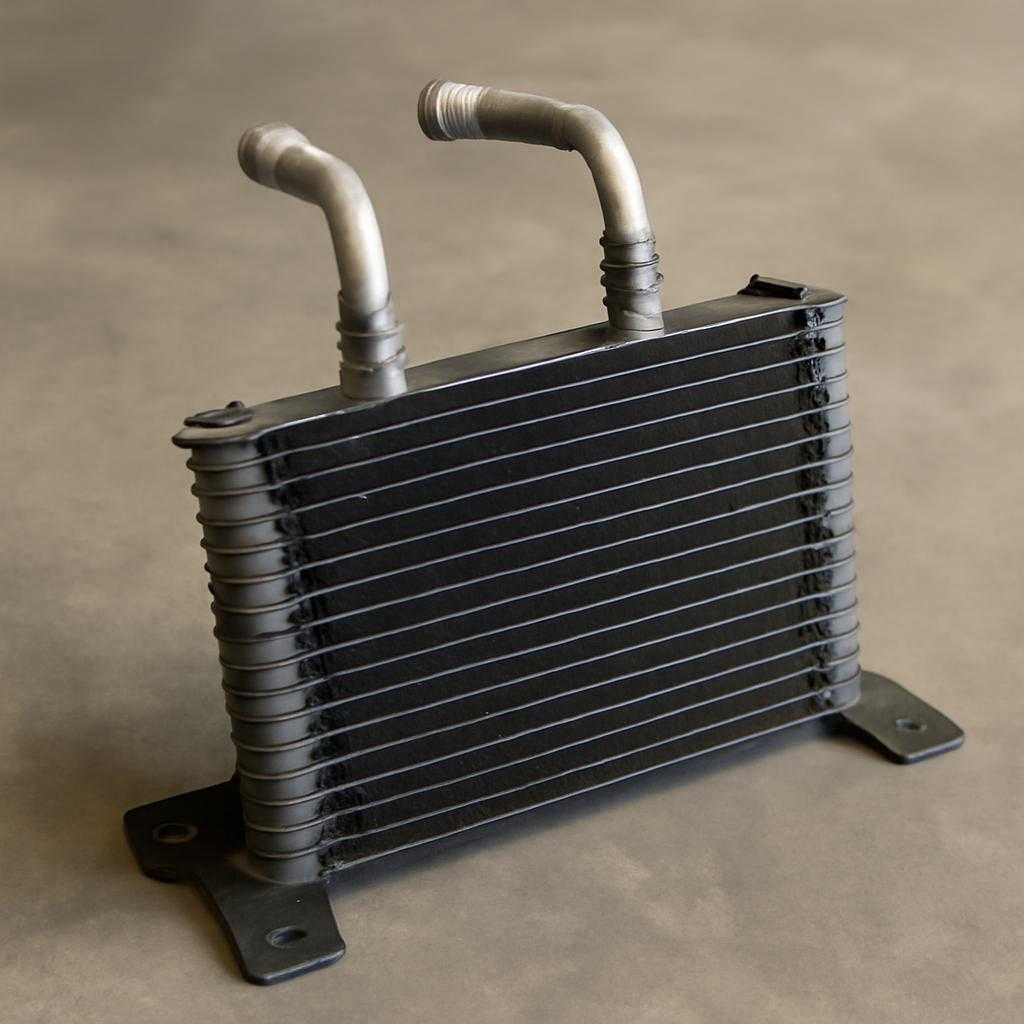

Использую алюминиевый пластинчато-ребристый блок с байпасным термоклапаном на 80 °C. Внешний тип AN-6 с внутренними перегородками уменьшает турбулентность и гарантирует равномерное охлаждение.

В работе пригодятся пресс-клещи для фитингов, тефлоновая лента, обжимные хомуты SAE J1508, труборез, эндоскоп для контроля попадания стружки, динамометрический ключ 12–30 Н·м.

Рукава беру с маслобензостойкой оболочкой NBR/CR уровня DIN 73379-C. Внутренний диаметр 10 мм повторяет проход штатной магистрали, что исключает гидравлическое дросселирование.

Гидравлическая обвязка

Отключаю АКБ, поддомкрачиваю нос автомобиля, снимаю защиту картера. Штатные трубки отсоединяю от теплообменника в радиаторе охлаждения двигателя. Концы глушу временными пробками M12 × 1,25.

Подводящую линию направляю в дополнительный радиатор, обратную возвращаю в штатный контур. Такая последовательность создаёт ступенчатый теплообмен: сначала интенсивный воздушный, затем доведение до 85 °C потоком охлаждающей жидкости.

Фитинг с наружной резьбой 3/8-24 UNF вкручиваю в корпус коробки через адаптер, использую анаэробный ггерметик с допуском DVGW EN 751-1, выдерживающий 180 °C. Крутящий момент 22 Н·м. Шланги укладываю по заводским клипсам, избегая участка около турбины и выпускного коллектора.

Перед финальной затяжкой продуваю контур азотом до 1 бар, проверяю пузыри в мыльном растворе. Затем наполняю Dexron VI через заливную трубку, вращаю насос ручным стартером, следя за давлением на манометре Wika до 0,6 МПа.

Проверка и запуск

На первом прогоне запускаю мотор без нагрузки, перевожу селектор по порядку L-S-D-N-R-P. Инфракрасный пирометр Fluke показывает вход 60 °C, выход 45 °C, разница подтверждает эффективность. После 20 км по шоссе контролирую стикер-индикатор MacKay 099. Зона зелёная — значит теплоприток уравновешен.

Через 500 км дренирую 250 мл жидкости, наблюдаю оттенок и запах. При отсутствии запаха гарей и сохранении янтарного оттенка делаю вывод об отсутствии кавитации и локальных перегревов.

Корректно подключённый внешний радиатор продлевает ресурс автоматической трансмиссии на десятки тысяч километров при буксировке прицепа и езде в горах. Процесс занимает два часа при наличии ямы или подъёмника.
