Сияние нимба: точная интеграция «ангельских глазок»

Автор: Админ 03.03.2026 23:37

Моё первое знакомство с оптическими кольцами произошло пятнадцать лет назад на сборочной линии тюнингового ателье в Штутгарте. С тех пор кольцевой контур стал для меня своего рода световой подписью автомобиля.

Нынче владельцы стремятся выделить машину среди потока, а установка «глазок» превращается в доступный этап персонализации. Я опишу процедуру, опираясь на практику свыше трёхсот завершённых проектов.

Инструментарий: торцевая трещотка 1/4", головки 8-10 мм, фен с регулировкой 120-200 °C, пластиковые лопатки, паяльная станция, модульный тестер, бутиловый герметик, изопропанол.

Кольца: выбираю SMD COB 6000 K, диаметр — на 3–4 мм меньше посадочного буртика отражателя. Регулятор яркости — драйвер с ШИМ-каналом 500 Гц для исключения стробоскопии в кадре видеорегистратора.

Подготовка кузова

Фары демонтирую за десять минут: три болта сверху, один фиксатор снизу, разъём питания на торце. Перед снятием всегда отключаю клемму «минус» аккумулятора, чтобы исключить короткое замыкание при случайном касании обжатого пина.

Корпус оптики из поликарбоната обычно удерживается бутиловым шнуром. Завожу фару в термический шкаф на 140 °C на семь минут, мягким движением поддеваю стык, не допуская микротрещин. Прозрачное стекло отправляется под струю тёплой воды с пенным шампунем без абразива.

Отражатель протираю салфеткой безворсовой микрофиброй, обезжириваю изопропанолом 99 %, сушу сжатым азотом. При контакте с пальцами спектроскопический лак быстро мутнеет, поэтому работаю в латексных перчатках, класс DIN EN 374.

Кольца креплю на термостойкий адгезив 3M VHB 5952. Нагрузка 0,6 кг/см2 обеспечивает постоянство положения даже при трех-дне, когда температура внутри корпуса поднимается до 85 °C.

Монтаж колец

Питание беру от штатного габаритного провода, жгут уплотняют термоусадкой с клеевым слоем. Для управления ввожу релейный блок с сухим контактом, при запуске двигателя яркость падает наполовину, чтобы не слепить встречный поток.

Колодка Amphenol AT схему защищает от влаги уровня IP68. Под пыльником вывожу дополнительный шпильковый контакт на массу, исключая петлевой ток через кузов.

После пайки припаиваю термистор NTC 10 кОм к алюминиевой подложке кольца. При перегреве драйвер снижает ток до 70 %, сохраняя фотометрический ресурс кристаллов.

Стекло возвращаю на место, применяю свежий бутил диаметром 8 мм. Шов прогреваю феном, прокатываю каучуковым валиком, проверяю герметичность вакуум-насосом: разрежение 300 мбар сохраняется три минуты.

Финальная проверка

Фару ставлю обратно в крыло, затягиваю моментным ключом — 4 Н·м, чтобы не сорвать латунные втулки. Разъём фиксирую диэлектрической смазкой Dow Corning 4.

Световое пятно вывожу на стенд с маркировкой ECE R-112. Горизонтальная граница образует чёткую линию без паразитной радуги. Индекс Ru, выражающий долю синего, остаётся в пределах 15 %, так что адаптивная камера ассистента дорожных знаков не ошибается в цвете.

Корпус обрабатывают слоем кварцевого силанта SiO2, коэффициент водоотталкивания возрастает до 110°, капля стекает раньше, чем водитель поднимет стеклоочистители.

Первый пробный выезд провожу на кольцевой площадке поздним вечером. При 30 м расстояния глаз пассажира различает фформу кольца, источник бликов отсутствует, а значит, качество рассеивания выполнено верно.

Цена вопроса: комплект SMD COB — 2800 ₽, драйвер — 650 ₽, бутил — 450 ₽, расходники — 300 ₽. Затраченное время — два часа при наличии опыта.

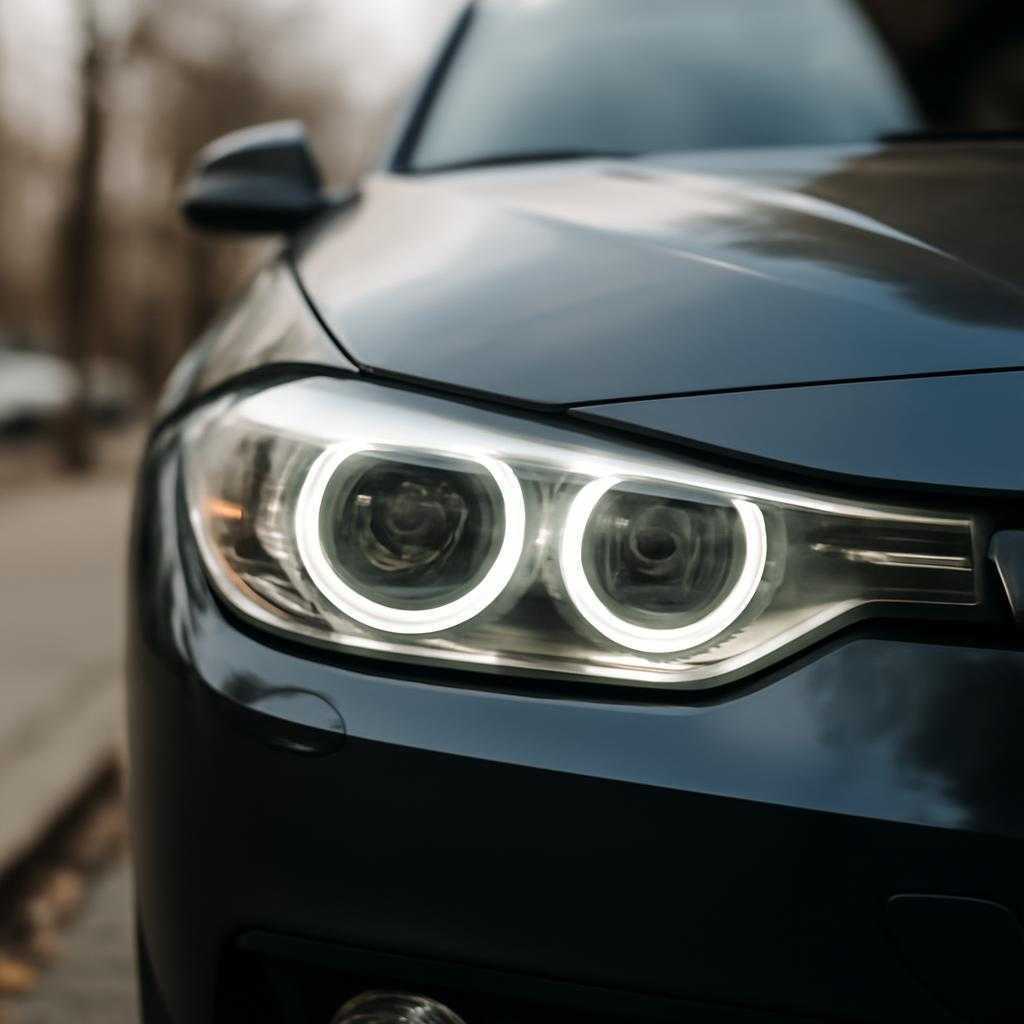

Полученный результат напоминает сияющий нимб, обнимающий линзу, словно на ней открылся портал в иное измерение. Именно такой визуальный акцент расставляет точки над автомобилем, выделяя силуэт ночью.

Каждый раз, когда завершаю проект, ощущаю лёгкий трепет: будто нашёл баланс между техно-аскетизмом и эстетической поэзией света.
