Проверка состояния суппортов по неравномерному износу колодок

Автор: Админ 26.05.2026 23:07

Неровный след на фрикционных накладках дает ясный сигнал о неполадке в узле тормоза. По рисунку износа я сначала определяю сторону, место контакта и характер перекоса. Одна деталь стирается клином, другая сохраняет почти ровную плоскость — значит, усилие прижима уходит в край. Когда внутренняя накладка села сильнее наружной, подозрение падает на поршень, его пыльник или загрязнение в цилиндре. Обратная картина указывает на направляющие, посадку скобы либо перекос рамки.

Главные признаки

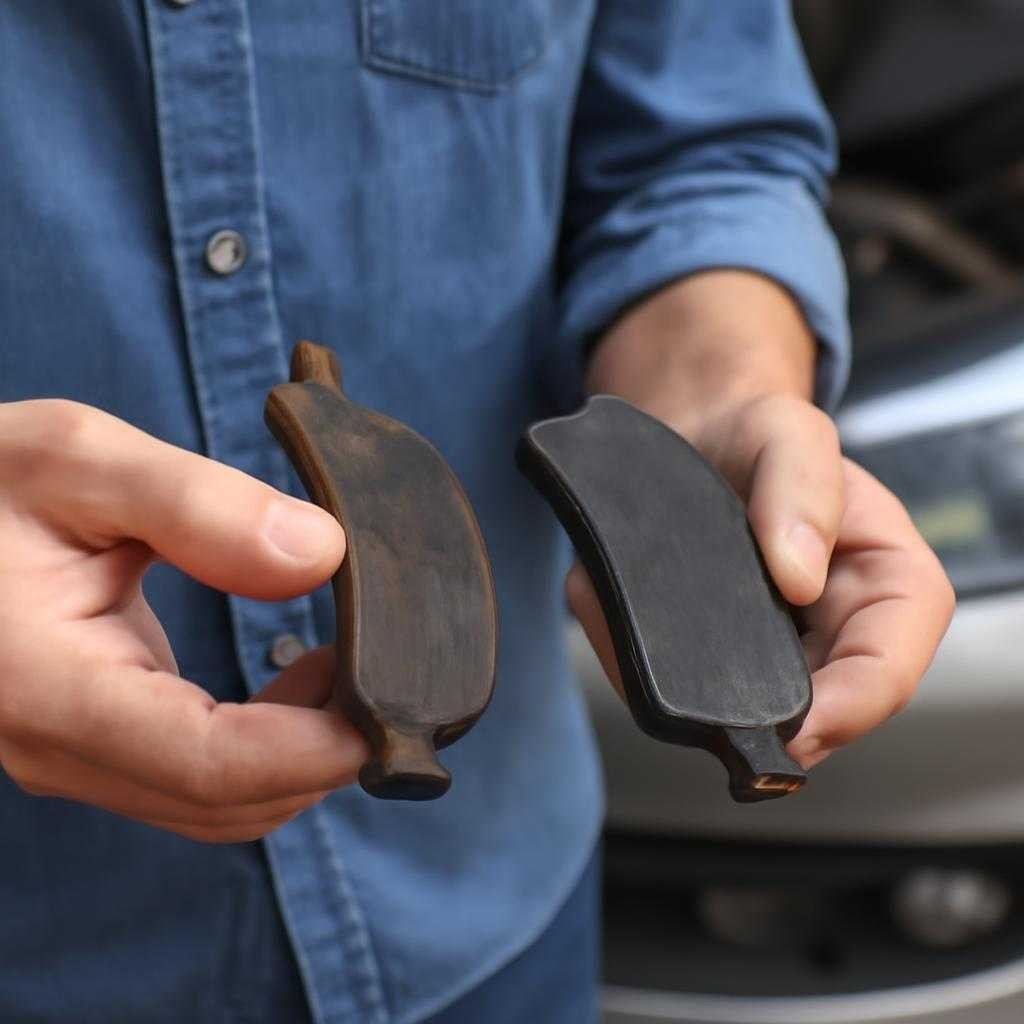

Первый шаг — сравнение пары, снятой с одного колеса. Меня интересует толщина, форма рабочей поверхности и состояние кромок. Косой износ по длине говорит о смещении корпуса при ходе. Разная толщина внутренней и наружной деталей показывает, как распределяется давление. Если одна сторона имеет блестящий участок, а рядом виден матовый пояс, прижим идет пятном, а не всей плоскостью.

Дальше я осматриваю диск. Глубокая борозда у края, синее пятно, пояс ржавчины или зеркальная полоса дополняют картину. По ним видно, где колодка не отходила назад или, наоборот, касалась с запаздыванием. Если металл на одном секторе потемнел, узел переживал местный перегрев. При таком следе проверка ограничивается не накладками: без осмотра поршня и скобы вывод выйдет неточным.

Причины перекоса

Направляющие пальцы обязаны ходить без заеданий по всей длине. Сухая поверхность, рваный чехол, густая грязь или следы коррозии меняют усилие перемещения. Корпус тогда прижимает одну сторону раньше, а вторую — с запозданием. В результате появляется клин, а диск получает неравный контакт. Отдельно смотрю посадочные места в скобе: наплыв ржавчины под пластиной поднимает колодку и ломает свободный ход.

Поршень проверяю по возврату и состоянию манжеты. Если край покрыт налетом, а пыльник надорван, цилиндр теряет плавность хода. Деталь выходит рывком, затем зависает в рабочем положении. Тогда внутренняя накладка подгорает и стирается сильнее соседней. При перекошенном вдавливании во время прошлой сборки след бывает похожим, но корень неисправности иной: виноват не износ механизма, а ошибка обслуживания.

Порядок осмотра

Сначала фиксируют рисунок износа на обеих сторонах оси. Сравнение левого и правого колеса отсеивает случайный брак фрикционного слоя. Если отклонение видно на одной стороне, очаг ищут в суппорте, скобе, шланге или ступичном биении. Дальше снимают корпус, вынимают направляющие и проверяют их ход рукой. Палец обязан двигаться ровно, без ступени, закусывания и люфта.

Следом оценивают свободу перемещения колодок в пазах скобы. Деталь обязана входить без удара и выходить без подклинивания. Если уши натерты до блеска, а края покрыты рыжей коркой, посадка зажата. Потом вдавливают поршень. Ровное усилие по всему ходу указывает на исправную пару цилиндр — уплотнение. Рывки, перекос и тугой ход требуют разборки, очистки либо замены.

Ошибки при диагностике

Частый промах — искать причину в накладках и не смотреть механику узла. Новая колодка быстро получить старый перекос, если палец зажат или пыльник порван. Второй промах — путать след от перегрева со следом от состава фрикционного слоя. Перегрев оставляет запах, потемнение металла и стекловидный блеск. Состав материала так не меняет положенияжжение кромок и разницу по толщине между внутренней и наружной частями.

Еще одна ошибка связана со смазкой. Лишний состав на пальцах собирает грязь, а неподходящая основа разъедает резину. Тогда узел сначала движется мягко, затем начинает клинить. Отдельный риск несет грубая очистка посадочных мест. Напильник или круг снимают металл, колодка получает люфт, а суппорт теряет правильную геометрию хода.

Границы оценки

По одному рисунку износа нельзя выносить окончательный приговор без разборки. Похожий след оставляют ступичный люфт, кривизна диска, перекошенная скоба после удара и старый шланг с внутренним разрушением. При таком дефекте давление подводится, а обратный сброс идет с задержкой. Колодка остается прижатой, хотя поршень внешне выглядит исправным. Поэтому я связываю форму износа с состоянием диска, ходом направляющих, возвратом поршня и следами нагрева.

Если на одной оси рисунок разный, а педаль ведет себя ровно, узел все равно требует проверки. Машина нередко сохраняет понятное замедление, пока одна сторона уже работает с перекосом. Водитель замечает проблему поздно: по запаху, нагреву колеса или уводy при торможении. Диагностика по следу на колодках ценна тем, что показывает источник нагрузки до явного отказа механизма.
