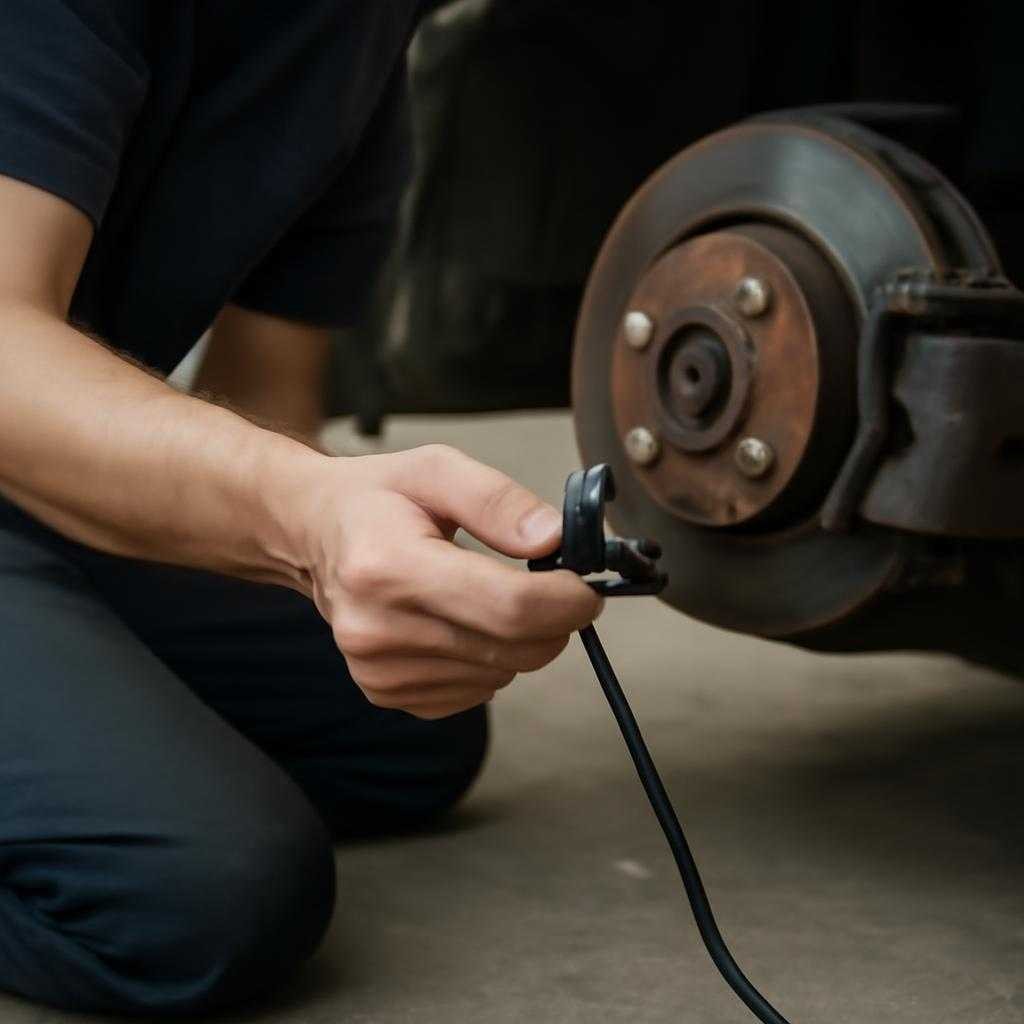

Проверка датчика скорости без сканера

Автор: Админ 23.05.2026 23:15

Датчик скорости дает блоку управления и приборной панели сигнал о скорости вращения выходного вала коробки передач или колеса, в зависимости от конструкции. При сборе спидометр начинает дергаться, показания пропадают, коробка переключает передачи с запаздыванием или с толчками, одометр перестает считать пробег, на холостом ходу появляются странности после движения накатом. По одному симптому диагноз не ставят: похожую картину дают обрыв проводки, окисленный разъем, изношенный привод датчика и плохая масса.

С чего начать

Сначала я смотрю на поведение машины. Если спидометр лежит на нуле постоянно, а одометр не считает, круг подозреваемых узкий: сам датчик, питание, масса, сигнальный провод, механический привод датчика на коробке. Если стрелка оживает и сразу падает, чаще виноват плохой контакт в разъеме или надлом жилы внутри изоляции. Если проблема проявляется после дождя, мойки или сырости, первым делом проверяю воду и зелень в колодке.

Дальше нужен доступ к датчику. Обычно он стоит на коробке передач, ближе к выходу на приводы. На части машин датчик фиксируется одним болтом и уплотнительным кольцом. Перед любой проверкой полезно очистить корпус и разъем от грязи, чтобы не занести мусор внутрь и не принять налет за следы перегрева.

Визуальный осмотр

Осмотр часто экономит больше времени, чем замеры. Ищу трещины на корпусе, следы масла внутри разъема, вытянутые или утопленные контакты, надорванную изоляцию возле фишки, потертости жгута о корпус коробки. Масло в разъеме ухудшает контакт, а жесткий от старости провод ломается под внешне целой оболочкой.

Если датчик снимаетсятся без разборки соседних узлов, его лучше вынуть. На приводных вариантах я проверяю шестерню или хвостовик. Стертые зубья, сколы, проворот втулки, сильный люфт сразу объясняют пропажу сигнала. Электрически датчик бывает исправен, но вращение до него просто не доходит.

Питание и масса

Без сканера основная опора — мультиметр. У датчика обычно два или три вывода. На двухпроводном чаще встречается индуктивный тип: он сам вырабатывает переменное напряжение при вращении. На трехпроводном чаще стоит датчик Холла — электронный элемент, который формирует импульсы при наличии питания. Точную схему лучше сверить по электрике конкретной машины, но даже без нее многое видно по замерам.

При включенном зажигании на трехпроводном датчике один вывод обычно получает питание, второй сидит на массе, третий отдает сигнал. Между плюсом и массой ищу опорное напряжение. Его отсутствие переводит поиск к предохранителю, блоку управления, поврежденному жгуту или плохой массе. Массу проверяю не только омметром, но и под нагрузкой: контрольная лампа или простая лампа малой мощности выявляет слабый контакт лучше сухого измерения сопротивления.

Если схема неизвестна, удобно идти от массы. Один щуп на надежный плюс аккумулятора, вторым касаюсь контактов разъема со стороны проводки. На массе мультиметр покажет напряжение батареи. На питающем выводе при включенном зажигании будет заметное напряжение относительно кузова. Оставшийся контакт чаще сигнальный.

Проверка сигнала

Индуктивный датчик проверяю на снятом разъеме. Сначала измеряют сопротивление между двумя выводами. Бесконечность указывает на обрывв катушки, почти ноль — на короткое замыкание. Точное число у разных датчиков разное, поэтому важнее сам факт живой катушки без крайностей. После этого перевожу мультиметр в режим переменного напряжения, подключаюсь к выводам датчика и вращаю привод. Даже при медленном вращении должен появляться растущий сигнал. Если привод крутится, а на выходе пусто, датчик неисправен.

Датчик Холла удобнее проверять на машине. Разъем подключен, зажигание включено. На сигнальном проводе относительно массы при прокрутке колеса или вращении вывешенного привода напряжение должно переключаться между низким и высоким уровнем. Цифровой мультиметр видит импульсы с задержкой, поэтому цифры часто скачут или замирают на среднем значении. Это не всегда признак поломки. Лучше включить режим частоты, если он есть, или использовать светодиодную контрольку с резистором: при вращении она будет мигать. Обычной лампочкой сигнальную линию грузить не стоит.

Если доступа к вращающимся частям нет, датчик Холла на снятом элементе проверяют подачей питания и воздействием на чувствительную зону металлическим предметом только в тех случаях, когда конструкция это допускает. Но такой тест годится не для всех исполнений и часто дает ложную уверенность. Надежнее видеть реальный сигнал при вращении привода.

Проводка и разъем

Когда питание есть, масса хорошая, а сигнал до блока не доходит, остается жгут. Я слегка шевелю провод возле разъема и по длине до первого крепления, одновременно наблюдая за показаниями прибора. Если сигнал появляется и пропадает, внутри надлом. Отдельно проверяю натяг проводов: после неаккуратногоного ремонта жилых держатся на нескольких волосках и теряют контакт на кочках.

Контакты разъема должны сидеть плотно. Ослабленный лепесток внутри колодки дает периодический обрыв. Признаки простые: потемнение, следы нагрева, оплавление пластика, зеленый налет, белесые окислы. Чистка помогает, если металл не съеден. После очистки контакт поджимают аккуратно, без деформации, и защищают подходящим составом для электрических соединений, а не густой смазкой между рабочими поверхностями.

Частые ошибки

Самая частая ошибка — менять датчик после первой же пропажи спидометра. На практике виноват привод в коробке, особенно если датчик уже снимали и ставили с перекосом. Вторая ошибка — мерить сопротивление на подключенном датчике или на цепи под напряжением. Третья — искать массу омметром на ржавом болте кузова и принимать случайный контакт за норму. Четвертая — проверять сигнальный провод лампой накаливания и добивать чувствительный выход.

Еще одна ловушка — путаница с источником сигнала скорости. На части машин скорость берется не с отдельного датчика коробки, а с датчиков ABS. В таком случае спидометр и коробка теряют данные из-за проблемы в колесном датчике, ступичном кольце или проводке ABS. Если на коробке отдельного датчика нет, поиск ведут по другой схеме.

Когда датчик точно под замену

Датчик меняют без колебаний, если на индуктивном типа обрыв или короткое замыкание катушки, если на трехпроводном типе есть питание и масса, привод вращается, а импульсов нет, если корпус треснул и внутрь попало масло или вода, если штекер на самом датчике расшатан, а контактные штыри подгорели. Перед установкой нового датчика проверяют уплотнительное кольцо, чистоту посадочного места и состояние привода. Иначе новая деталь повторит судьбу старой через короткий срок.

Рабочая проверка без сканера строится по простой цепочке: внешний осмотр, питание, масса, сигнал, привод, жгут. Такой порядок быстро отделяет неисправный датчик от проблем вокруг него и избавляет от случайной замены исправных деталей.
