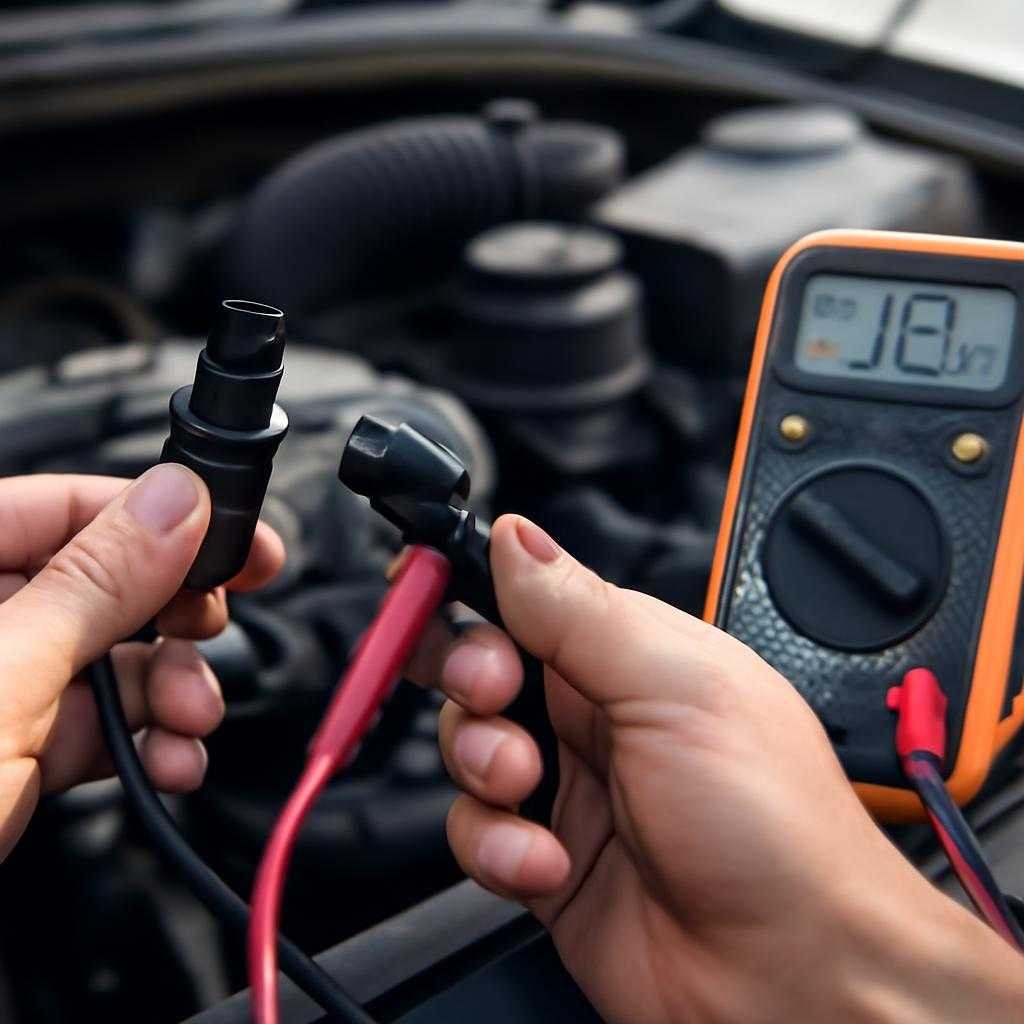

Проверка датчика положения распредвала мультиметром

Автор: Админ 22.05.2026 00:06

Датчик положения распредвала задает блоку управления точку отсчета по фазам газораспределения. По его сигналу электроника сопоставляет положение распредвала с положением коленвала, корректирует момент впрыска и работу зажигания. При сборе двигатель неровно запускается, теряет тягу, уходит в аварийный режим, возрастает расход топлива, а на панели загорается индикация неисправности.

Мультиметр годится для базовой проверки, когда нужен ответ на три вопроса: приходит ли питание на датчик, цела ли его внутренняя цепь и есть ли реакция на вращение двигателя. Этого хватает, чтобы отделить обрыв проводки и плохой контакт от явной неисправности самого узла. Для полной картины лучше осциллограф, но первичная диагностика мультиметром часто закрывает задачу в гаражных условиях.

Что потребуется

Нужны мультиметр с режимами измерения постоянного напряжения, переменного напряжения и сопротивления, тонкие щупы или иглы для аккуратного доступа к контактам, схема распиновки конкретного датчика или хотя бы понимание числа его проводов. Перед работой полезно осмотреть разъем, проводку возле фишки, крепление датчика и зону напротив задающего элемента. Частая причина сбоя скрывается в окислении контактов, перетертой изоляции, масле внутри разъема, люфте крепления или стружке на магнитной части.

Сначала определяют тип датчика. Если к нему подходят три провода, чаще всего это датчик Холла: питание, масса и сигнальный провод. Если проводов два, чаще встречается индуктивный датчик, который сам вырабатывает сигнал при прохождении метки. Исключения встречаются, поэтому лучше свериться со схемой автомобиля, а не гадать по цветам жил.

Подготовка

Двигатель глушат, зажигание выключают. Разъем датчика разъединяют и осматривают контакты. Зеленый налет, подгоревшие площадки, разболтанные клеммы и следы масла уже дают основание заняться соединением до любых измерений. Если датчик стоит рядом с ремнем или цепью, смотрят на состояние зубчатого диска или метки: погнутый зуб, налипшая грязь, слишком большой зазор между датчиком и меткой искажают сигнал.

Дальше проверяют питание на колодке жгута, а не на самом датчике. У датчика Холла между плюсовым проводом и массой при включенном зажигании обычно присутствует опорное напряжение. На одних системах это около 5 В, на других около 12 В. Точное значение зависит от схемы. Если питания нет, виновника ищут в проводке, предохранителе, блоке управления, массе двигателя или разъеме. Сам датчик в такой ситуации проверять рано.

У трехпроводного датчика отдельно контролируют массу. Один щуп ставят на минус аккумулятора, вторым касаются массового контакта колодки. При включенном зажигании падение напряжения должно быть близким к нулю. Если на массе появляется заметное напряжение, контакт плохой: окисление, надлом жилы, слабая точка соединения с кузовом или двигателем.

Проверка сопротивления

Измерение сопротивления уместно прежде всего для индуктивного датчика. Разъем снят, мультиметр переводят в режим омметра, щупы подключают к двум выводам датчика. Конкретное сопротивление зависит от конструкции, поэтому универсальной цифры для всех моторов нет. Рабочая катушка обычно показывает конечное и стабильное значение. Бесконечность указывает на обрыв, почти ноль — на короткое замыкание витков. Если показание скачет от касания корпуса или шевеления вывода, внутри датчика или у основания контакта есть трещина.

Для датчика Холла измерение сопротивления почти ничего не доказывает. Внутри стоит электронная схема, и простая прозвонка не отражает ее поведение под питанием. Если такой датчик прозванивается странно или по-разному при смене полярности щупов, это еще не приговор. Основной способ для него — проверка питания и выходного сигнала.

Проверка сигнала

Индуктивный датчик проверяют на переменное напряжение. Разъем датчика оставляют снятым, щупы подключают к его выводам, мультиметр переводят в режим AC. Затем прокручивают двигатель стартером. Исправный датчик во время прокрутки выдает переменное напряжение. Его уровень зависит от конструкции, зазора до метки и скорости вращения. На стартерной прокрутке сигнал обычно небольшой, но ненулевой. Если напряжения нет, а сопротивление катушки подозрительное, датчик неисправен. Если сигнал слабый, смотрят зазор, загрязнение торца и состояние задающего колеса.

Датчик Холла проверяют иначе. Разъем подключают, чтобы датчик получил питание. Доступ к сигнальному проводу организуют тонкой иглой через тыльную сторону фишки, не повреждая клемму. Черный щуп сажают на надежную массу, красным касаются сигнального провода. Мультиметр переводят в режим постоянного напряжения. При прокрутке двигателя стартером сигнал должен переключаться между низким и высоким уровнем. На части систем это колебания от примерно 0 до 5 В, на части — в других пределах, заданных схемой. Обычный цифровой мультиметральтиметр видит такие импульсы усредненно, поэтому показания порой меняются не резко, а плавают в некотором диапазоне. Если сигнал не меняется вовсе, при наличии исправного питания и массы датчик или задающий элемент под вопросом.

Когда мультиметр слишком медленный для импульсного сигнала, помогает режим фиксации минимального и максимального значения, если он предусмотрен. Еще один прием — медленно проворачивать коленвал вручную, когда конструкция двигателя это допускает. Тогда переходы сигнала заметнее. Если и при медленном проворачивании на выходе постоянный ноль или постоянный верхний уровень, датчик Холла часто оказывается неисправным, но перед заменой полезно убедиться в целостности сигнального провода до блока управления.

Что сбивает с толку

Исправный датчик нередко обвиняют из-за плохого контакта в разъеме. Машина то заводится, то нет, ошибка появляется после прогрева или на кочках, а измерения на снятом датчике выглядят прилично. В таких случаях я шевелю жгут возле фишки во время контроля питания и сигнала. Если показания пропадают или прыгают, проблема сидит в проводке, а не в чувствительном элементе.

Вторая ловушка — металлическая стружка на торце индуктивного датчика. Магнит собирает мелкие частицы, зазор до метки фактически меняется, амплитуда сигнала падает. После очистки и правильной установки датчик часто возвращается к нормальной работе.

Третья причина — нарушенный зазор между датчиком и задающим диском. Слишком большой зазор ослабляет сигнал, слишком малый грозит касанием и механическим повреждениям. Если датчик недавно снимали или меняли крепеж, этот ппункт проверяют обязательно.

Оценка результата

Картина исправного индуктивного датчика выглядит так: катушка имеет конечное сопротивление, при прокрутке возникает переменное напряжение, проводка и разъем без дефектов, торец чистый, зазор в норме. Для датчика Холла набор признаков другой: на колодке есть питание, масса надежная, на сигнальном проводе при вращении двигателя меняется уровень напряжения.

Если питание отсутствует, а датчик уже куплен заранее, ставить его бессмысленно. Сначала восстанавливают цепь. Если питание и масса в порядке, а сигнал мертвый, вероятность неисправности самого датчика высока. Если сигнал есть, но двигатель все равно работает с перебоями, круг поиска расширяют: датчик коленвала, рассинхронизация фаз, повреждение задающего диска, проблемы с экранировкой провода, плохие соединения массы двигателя.

Практический итог

Мультиметр дает рабочий минимум для оценки датчика положения распредвала без сложного оборудования. Логика проверки простая: определить тип датчика, проверить питание и массу, измерить сопротивление там, где это уместно, затем оценить выходной сигнал на прокрутке. При такой последовательности быстро видно, где находится дефект — внутри датчика, в проводке, в разъеме или в механике рядом с меткой. Для точного анализа формы импульса нужен осциллограф, но в обычной диагностике мультиметр часто выводит к правильному решению уже на первом подходе.
