Проверка датчика abs без сканера

Автор: Админ 19.05.2026 23:56

Датчик ABS удобнее проверять поэтапно, а не менять наугад. При отказе узла на панели загорается лампа ABS, при торможении на скользком покрытии пропадает характерная пульсация педали, иногда отключается спидометр или появляются рывки в работе систем стабилизации. Один и тот же симптом встречается при обрыве провода, загрязнении магнитного кольца, коррозии разъема и люфте ступичного подшипника, поэтому начинать лучше с простого.

Что подготовить

Нужны домкрат и надежная опора, баллонный ключ, фонарь, щетка, очиститель контактов, мультиметр, тонкие иглы или переходники для щупов. Для индуктивного датчика полезен режим измерения переменного напряжения, для активного датчика — режим постоянного напряжения. Если есть доступ к схеме проводки, работа пойдет быстрее, но без нее обойтись реально.

Перед проверкой ставлю машину на ровную площадку, фиксируют колеса, отключаю зажигание. После вывешивания колеса не работаю под машиной, опирающейся только на домкрат. Это мелочь до первой ошибки.

Сначала ищу датчик на ступице. От него идет провод к разъему на кузове или стойке. Частая причина отказа — не сам элемент, а его провод у креплений: изоляция перетирается, жила ломается внутри, разъем зеленеет от влаги. Если на корпусе датчика плотный слой металлической пыли и грязи, сигнал слабеет. На некоторых конструкциях рядом с датчиком работает магнитное кольцо или зубчатый венец. Скол, трещина, сильная ржавчина, налипшая грязь, смещение из-за разбитого подшипника сразу дают повод копать дальше именно в механике.

Внешний осмотр

Снимаю колесо и очищаю зону вокруг датчика. После этого проводитсятеряю три вещи: целостность провода по всей длине, состояние разъема, зазор между датчиком и задающим элементом. Если провод натянут, пережат или болтается рядом с вращающимися деталями, проблема уже перед глазами. Разъем разбираю аккуратно, смотрю на пионы. Сухой чистый металл — норма. Зеленый налет, белые окислы, подгоревшая пластмасса — причина нестабильного контакта.

Зазор между торцом датчика и зубчатым венцом либо магнитным кольцом должен оставаться ровным. При заметном люфте ступицы датчик считывает сигнал с пропусками. Проверка простая: берусь за колесо или ступицу и качаю в вертикальной и горизонтальной плоскостях. Стук и ощутимое движение указывают на подшипник. В такой ситуации даже новый датчик не решит проблему.

Проверка мультиметром

Дальше смотрю, какой тип датчика стоит на машине. Старый индуктивный датчик обычно двухпроводный. Активный датчик Холла часто имеет два или три провода и требует питания от блока. Без сканера их реально различить по поведению на мультиметре.

Если датчик двухпроводный и индуктивный, отключаю разъем и измеряю сопротивление между контактами датчика. Бесконечность на экране означает обрыв, почти ноль — короткое замыкание. Исправный элемент обычно показывает конечное стабильное значение. Точную цифру без справочника оценивать осторожно, а вот резкое отличие от датчика на другой стороне одной оси хорошо указывает на неисправность. Когда левый и правый датчики одинакового типа, сравнение работает лучше любых догадок.

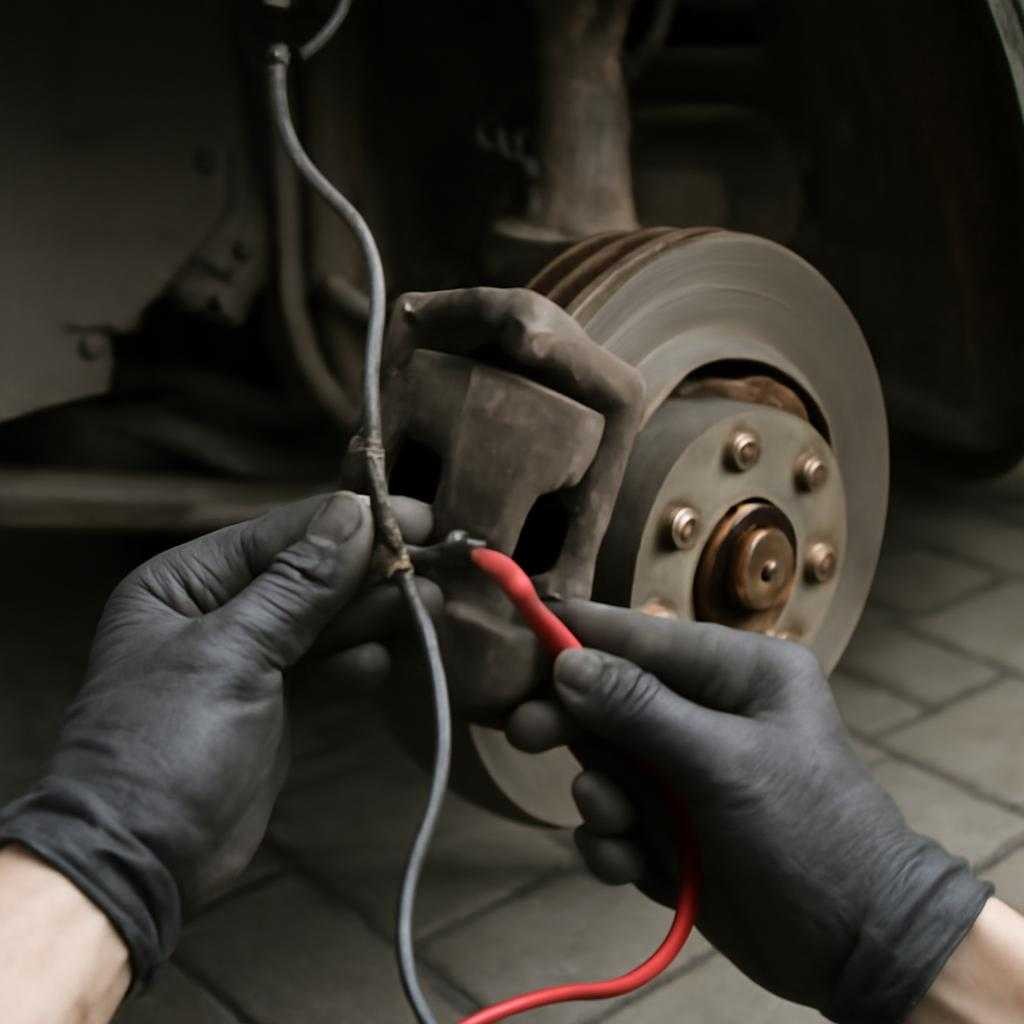

После сопротивления проверяю реакцию на вращение. Щупы мультиметра оставляю на контактах датчика, ставлю измерение переменного напряжения малого диапазона и вращаю ступицу рукой. У исправного индуктивного датчика при вращении появляется переменный сигнал, который растет вместе со скоростью вращения. Если колесо крутится, а напряжение не появляется, ищу причину в самом датчике, зазоре или задающем венце.

С активным датчиком другой подход. На его разъеме со стороны проводки при включенном зажигании проверяю питание и массу. Один контакт дает опорное напряжение, второй — масса, третий при наличии — сигнальный. Без питания датчик работать не будет, и виноват тогда уже не он, а проводка, предохранитель, контакт в разъеме или блок управления. Если питание и масса присутствуют, сам датчик можно оценить косвенно: при подключенном разъеме и проколе сигнального провода тонкой иглой напряжение на сигнале меняется при вращении колеса. Делать прокол стоит только в крайнем случае и потом герметизировать место, чтобы не получить скрытую коррозию.

Проводка и кольцо

Когда датчик по сопротивлению и по реакции на вращение выглядит живым, перехожу к проводке. Прозваниваю каждый участок от разъема датчика до следующего соединения, шевелю жгут рукой во время измерения. Если показания скачут, внутри перелом жилы. Особенно часто это встречается возле амортизационной стойки, в местах клипс и изгибов у поворотного кулака. Внешне провод целый, внутри медь уже лопнула.

Отдельная зона риска — магнитное кольцо на ступичном подшипнике. Его нередко принимают за обычный металлический торец и чистят грубым инструментом, после чего получают ложные сигналы. Проверяю кольцо на равномерность, отсутствие трещин и сильного налетаиспания стружки. Если кольцо повреждено, датчик исправен, а ABS все равно видит ошибку по колесу. У зубчатого венца смотрю на пропущенные или замятые зубья. Один дефект дает периодический сбой на одном и том же участке оборота.

Если лампа ABS загорелась после ремонта подвески или замены подшипника, первым делом проверяю правильность сборки. Нередко датчик установлен с перекосом, кольцо обращено не той стороной, провод забыли закрепить в штатных держателях и он натянулся на полном вывороте руля.

Практика поиска

Быстрее всего работает сравнение сторон. Если проблема спереди, снимаю показания с левого и правого датчика подряд: сопротивление, наличие питания, реакция на вращение, состояние разъемов. Одинаковые условия сразу показывают выбивающийся узел. При этом не цепляюсь за одну цифру. Нужна общая картина: чистая механика, целый провод, корректный зазор, внятный электрический отклик.

После очистки разъемов и восстановления контактов делаю контрольную поездку на малой скорости. Если лампа погасла не сразу, это не всегда означает провал ремонта: некоторым системам нужен короткий проезд, чтобы блок снова увидел сигнал со всех колес. Если после начала движения лампа осталась, возвращаюсь к измерениям, а не к случайной замене деталей.

Чего избегать

Не измеряю сопротивление активного датчика по логике индуктивного, такой тест часто бессмысленен и путает картину. Не подаю внешнее питание на датчик без схемы. Не стучу по корпусу и не выдергиваю прикипевший элемент с усилием за провод. Не игнорирую ступичный люфт и состояние венца. Именно эти вещи чаще всего маскируются под отказомз датчика.

Рабочий порядок простой: осмотр, очистка, проверка зазора и люфта, измерение сопротивления у индуктивного датчика, проверка питания у активного, контроль сигнала при вращении, прозвонка проводки, осмотр задающего элемента. Такой маршрут почти всегда выводит к причине без сканера и без лишних трат.
