Как проверить исправность катушки зажигания без сканера

Автор: Админ 18.05.2026 23:39

Катушка зажигания отвечает за высокое напряжение, из которого на свече появляется искра. Когда катушка слабеет или пробивается, двигатель теряет ровную работу: растет тряска на холостом ходу, появляются провалы под нагрузкой, запуск в сырость становится тяжелее, расход топлива уходит вверх, а из выхлопа слышны редкие хлопки. По одним симптомам точный диагноз не ставят, потому что похожую картину дают свечи, наконечники, подсос воздуха, форсунки и плохой контакт массы. Нужна последовательная проверка.

С чего начать

Сначала смотрю на простые признаки. На корпусе катушки не должно быть трещин, вспучивания пластика, следов перегрева, масляной грязи в зоне разъема и белесых дорожек пробоя. Дорожка пробоя выглядит как тонкая серо-белая линия по поверхности изолятора. Если такая линия уходит к металлической части, высокое напряжение уже нашло обходной путь, и под нагрузкой катушка часто срывает искру.

Дальше проверяю разъем. Окисленные контакты, ослабленный фиксатор, надлом провода возле фишки и зеленый налет часто дают те же пропуски зажигания, что и сама катушка. Контакт должен сидеть плотно, без люфта. Если на разъеме есть следы нагрева, сначала ремонтирую проводку, потом возвращаюсь к катушке.

После внешнего осмотра оцениваю поведение двигателя. Если мотор троит только после прогрева, подозрение падает на внутренний дефект катушки: при нагреве растет утечка внутри обмотки или нарушается изоляция. Если перебои сильнее в дождь и туман, чаще виноват пробой по наружной поверхности или старая резиновая часть, которая уже не держит напряжение.

Проверка на работающем двигателе

Самый полезный гаражный прием — поочередное отключение катушек на холостом ходу, если конструкция это допускает и доступ безопасен. На исправном цилиндре после отключения работа двигателя заметно ухудшается. Если отключение одной катушки почти ничего не меняет, проблема сосредоточена в этом цилиндре: катушка, свеча, наконечник, питание форсунки, компрессия. Здесь важен не сам факт перебоя, а разница реакции между цилиндрами.

Работать нужно аккуратно. Высокое напряжение бьет чувствительно, а на некоторых моторах отключение разъемов при работающем двигателе нежелательно. Если есть сомнение по конструкции, лучше заглушить мотор, снять разъем, снова запустить и сравнить поведение. Способ медленнее, зато безопаснее для человека и разъемов.

Еще один рабочий признак — искрение по корпусу в темноте. В гараже без яркого света запускаю двигатель и смотрю на катушку, наконечник и близкие участки. Пробой виден как синий или голубоватый след, иногда с тихим потрескиванием. Если слегка увлажнить воздух вокруг распылителем воды, утечка проявляется ярче. Лить воду на разъемы и колодцы свечей не нужно, достаточно легкой влажной дымки вокруг наружной части.

Искра и свеча

Если катушка индивидуальная и стоит прямо на свечи, снимаю ее вместе с наконечником и осматриваю резиновую часть изнутри. Черные точки, продольные полосы, задубевшая резина и следы обугливания говорят о пробое. Часто сама катушка еще живая, а искра уходит через поврежденный наконечник или пружину внутри него. Такой узел меняют целиком, если наконечник неразборный.

Проверка искры через вынутую свечу годится лишь как грубуюый тест. Выкручиваю заведомо исправную свечу, подключаю к катушке, прижимают металлической частью свечи к массе двигателя и прокручиваю стартер. Яркая частая искра — хороший знак, но не окончательный приговор. Катушка нередко дает искру в воздухе и срывается в цилиндре под давлением. Полное отсутствие искры уже серьезнее, хотя перед заменой катушки я все равно проверяю питание и управляющий сигнал.

Если есть подозрение на один цилиндр, меняю местами катушки между цилиндрами. После перестановки повторяю проверку по реакции двигателя или по состоянию свечей. Если неисправность «переехала» вместе с катушкой, вывод почти прямой. Если осталась на прежнем цилиндре, смотрю свечу, компрессию, форсунки, подсос воздуха возле впуска.

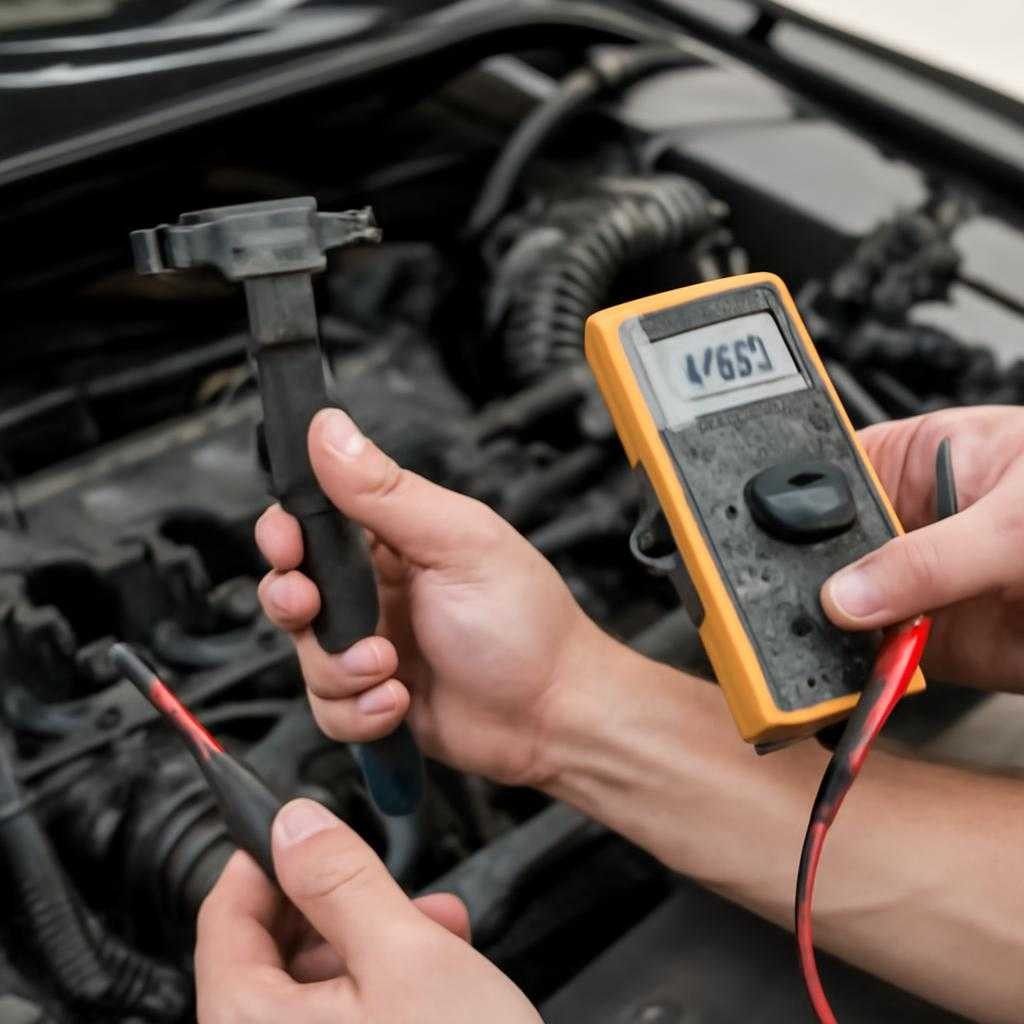

Мультиметр

Измерение сопротивления мультиметром полезно, но с оговорками. У многих современных катушек параметры сильно зависят от схемы внутри, а часть дефектов проявляется только под высоким напряжением и нагревом. Поэтому нормальное сопротивление еще не оправдывает катушку, а явный обрыв или короткое замыкание уже говорят о неисправности.

Перед измерением снимаю разъем и жду, пока узел остынет. На первичной обмотке щупы ставлю на низковольтные контакты. Значение обычно небольшое, доли ома или единицы ом, поэтому важна поправка на сопротивление самих щупов. Сначала замыкаю щупы между собой и запоминаю показание, потом вычитаю его из результата. Если прибор показывает обрыв, катушка неисправна. Если показание почти нулевое без поправки и явно не меняется, есть риск короткого замыкания в первичке.

На вторичной обмотке измерение зависит от конструкции. У части катушек доступен вывод высокого напряжения, у части — нет. Если доступ есть, измеряю между высоковольтным выходом и одним из низковольтных контактов по схеме конкретной катушки. Сильное отклонение между одинаковыми катушками на одном моторе — полезный ориентир. Сравнение между цилиндрами в одном и том же двигателе надежнее, чем попытка угадать универсальную норму.

Когда виновата не катушка

Очень часто катушку меняют зря. Свеча с увеличенным зазором требует более высокого напряжения, и слабое место вылезает первым. На деле причина сидит в старой свече. Если изолятор свечи треснул, а на керамике есть темные дорожки, катушка получает лишнюю нагрузку и срывает искру. Проверку я всегда веду парой: катушка и свеча.

Проблемы с питанием катушки дают те же симптомы, что ее внутренний дефект. Если есть мультиметр, проверяю наличие питания на разъеме при включенном зажигании. Отсутствие напряжения уводит к предохранителю, реле, жгуту проводов, контакту массы. Управляющий импульс обычным мультиметром виден плохо, зато иногда заметно пульсирующее изменение напряжения при прокрутке стартером. Для точной оценки нужен уже не сканер, а осциллограф, но базовая проверка питания все равно отсекает много лишнего.

Подсос воздуха возле впуска на одном цилиндре, подгоревший клапан и низкая компрессия создают ощущение «мертвой катушки». После перестановки катушек неисправность не сдвигается — это прямой повод уйти от зажигания к механике двигателя. Если цилиндр сырой от бензина, а искра присутствует, ищу, почему смесь не сгорает под давлением, а не бегу за новой катушкой.

Практический порядок

Я держусь такой схемы. Сначала осмотр катушки, свечи, колодца и разъема. Потом сравнение работы цилиндров отключением или перестановкой катушек. Дальше проверка искры на заведомо исправной свече, после — измерение сопротивления и питания. Если после этих шагов катушка остается главным подозреваемым и неисправность переходит вместе с ней, узел меняю без долгих сомнений.

Покупка «на удачу» обходится дороже, чем двадцать минут диагностики. Катушка редко ломается без следов: либо меняется поведение на горячую, либо проявляется сырость, либо перебой переезжает при перестановке, либо мультиметр показывает явную аномалию. Когда несколько признаков сходятся в одной точке, диагноз получается уверенным и без сканера.
