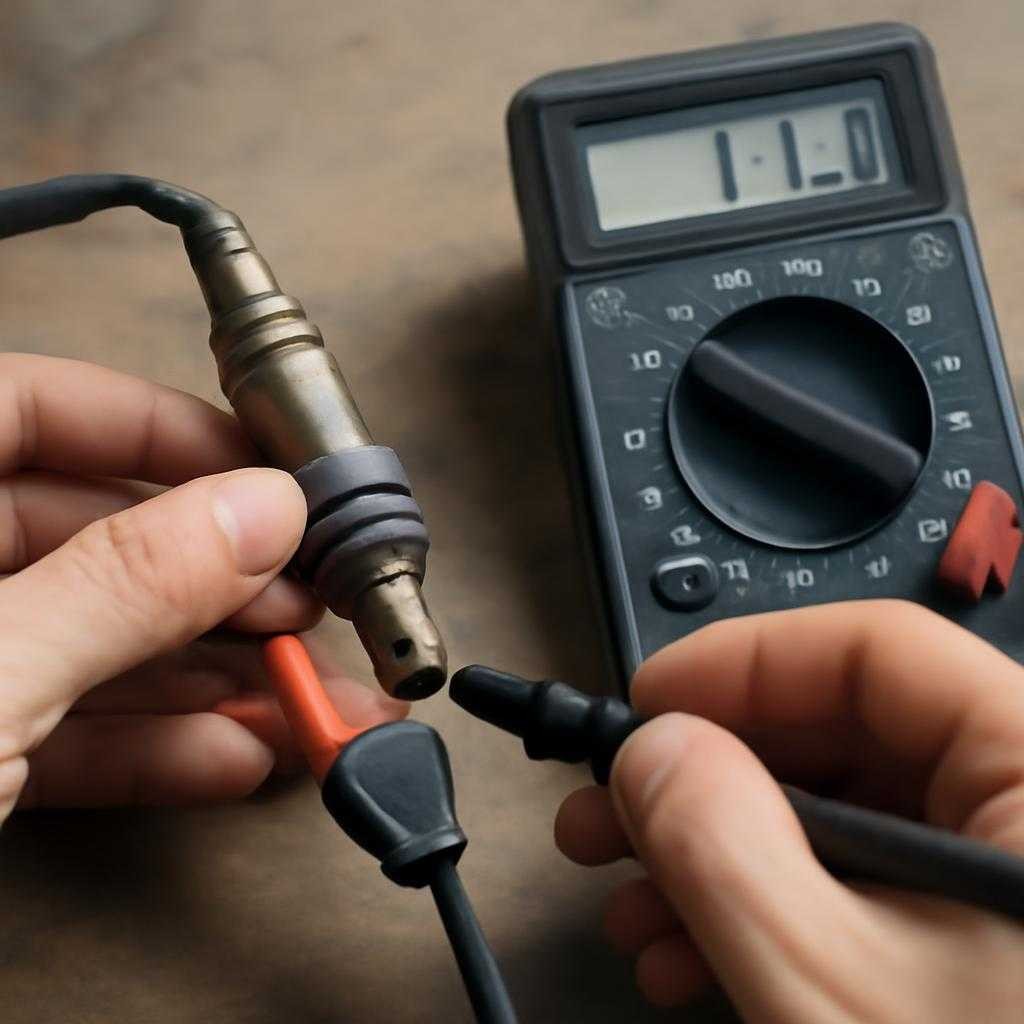

Проверка кислородного датчика мультиметром без лишней разборки

Автор: Админ 16.05.2026 23:42

Кислородный датчик влияет на состав смеси, расход топлива, устойчивость холостого хода и поведение двигателя под нагрузкой. Когда датчик или его цепь работают с отклонениями, двигатель дольше выходит на ровный режим, растет расход, появляется вялый отклик на газ, из выхлопа идет резкий запах топлива. Мультиметр не заменяет диагностический сканер, но дает ясную картину по базовым неисправностям: обрыв нагревателя, плохая масса, отсутствие питания, проблемы в сигнальной линии.

Что проверяют

У большинства датчиков есть сигнальная цепь и цепь нагревателя. Нагреватель быстро выводит рабочий элемент в режим, чтобы блок управления раньше начал корректировать смесь. Если нагреватель не работает, датчик долго молчит после запуска, а зимой проблема проявляется сильнее. Сигнальная часть формирует напряжение в зависимости от содержания кислорода в выхлопе. На практике сначала ищут схему проводов по конкретному автомобилю, потом проверяют разъем, состояние изоляции, следы перегрева, масло, воду и зелень на контактах.

Перед измерениями двигатель глушат, зажигание выключают, разъем датчика осматривают при хорошем свете. Частая причина ложных выводов — щупы касаются окисленного металла, а не чистого контакта. Вторая ошибка — измерение сопротивления на подключенном датчике и включенном зажигании. Так делать нельзя.

Подготовка

Нужен цифровой мультиметр с режимами измерения сопротивления и постоянного напряжения. Удобны тонкие щупы или переходные иглы для проверки со стороны проводов, чтобы не портить разъем. Полезно иметь распиновку датчика. Если ее нет, ориентируются по количеству проведенныходов. Двухпроводный датчик обычно старого типа, без отдельного сигнального провода массы. Четырехпроводный встречается чаще: два провода на нагреватель, один сигнальный, один сигнальная масса.

Сначала проверяют нагреватель. На снятом разъеме датчика мультиметр переводят в режим омметра и измеряют сопротивление между двумя выводами нагревателя на стороне датчика. Исправный нагреватель обычно показывает конечное сопротивление, то есть цепь не в обрыве и не в коротком замыкании. Если прибор показывает бесконечность, спираль оборвана. Если значение близко к нулю, внутри короткое замыкание. Точное число зависит от конструкции и температуры датчика, поэтому главный признак здесь — живая, стабильная цепь без обрыва и без почти нулевого сопротивления.

После этого проверяют питание нагревателя со стороны автомобиля. Разъем датчика разъединен, зажигание включено. Один щуп ставят на массу кузова или надежную массу двигателя, вторым касаются питающего контакта нагревателя в колодке жгута. На одном из контактов должно появиться напряжение бортсети. Если питания нет, причину ищут в предохранителе, проводке, реле или выходе блока управления, если схема построена через управление минусом.

Отдельно проверяют массу нагревателя. Если схема управляется блоком по массе, простой замер относительно кузова не всегда дает полную картину. Тогда берут контрольную лампу малой мощности или меряют падение напряжения под нагрузкой. Мультиметр здесь полезен для проверки целостности провода между разъемом и точкой массы, но лучший результат дает измерение в реальной работе, когда цепь нагружена.

Сигнальная часть

Проверка сигнального провода мультиметром требует аккуратности. На холодном двигателе выводы малоинформативны: датчик еще не прогрет. Двигатель запускают, выводят на рабочую температуру, затем измеряют напряжение сигнальной линии относительно сигнальной массы. На узкополосном датчике напряжение обычно меняется в небольшом диапазоне. Исправный датчик на прогретом моторе не держит одно значение намертво, а колеблется, потому что блок управления постоянно подправляет смесь вокруг стехиометрии — расчетного соотношения воздуха и топлива.

Если мультиметр медленный, быстрых колебаний он не покажет, и цифры будут прыгать с запаздыванием. Этого все равно хватает для грубой оценки. Признаки проблем такие: напряжение почти не меняется после прогрева, зависает слишком низко или слишком высоко, реакция на резкое открытие дросселя вялая. При кратком добавлении газа напряжение должно сдвинуться в сторону богатой смеси, при подсосе воздуха — в сторону бедной. Если линия питания и нагреватель исправны, а сигнальный провод молчит, датчик изношен или загрязнен.

Нельзя прокалывать изоляцию где попало и оставлять отверстия в проводе. Через них потом зайдет влага, появится коррозия, и старая неисправность сменится новой. Лучше пользоваться обратным щупом через тыльную сторону разъема или специальными тонкими адаптерами.

Типичные ошибки

Первая ошибка — путать сигнальную массу с кузовной. На некоторых схемах датчик работает через отдельную сигнальную землю, и замер относительно кузова искажает результат. Вторая — делать вывод по сопротивлению сигнальной цепи. Для оценки самого чувстватвительного элемента такой замер почти бесполезен. Третья — проверять датчик при пропусках зажигания, подсосе воздуха, забитом выпуске или богатой смеси из-за других неисправностей. В такой ситуации датчик честно показывает проблему двигателя, а не свою поломку.

Если на автомобиле стоит широкополосный датчик, простая проверка сигнала мультиметром ограничена. Такой датчик работает сложнее, у него несколько цепей, а оценка по одному напряжению часто вводит в заблуждение. Здесь мультиметром разумно проверить питание, массу, нагреватель и целостность проводки, а поведение сигнала смотреть уже профильным прибором.

Рабочая последовательность без путаницы выглядит так: осмотр разъема и проводов, проверка сопротивления нагревателя на снятом датчике, проверка питания нагревателя со стороны жгута, проверка массы, прогрев двигателя, измерение сигнала на рабочем моторе. Если на одном шаге найден явный дефект, дальше идут уже от него, а не меняют датчик вслепую.

Практический итог

Когда нагреватель в обрыве, питание не приходит или масса плохая, замена датчика без ремонта цепи ничего не исправит. Когда питание и масса в порядке, а сигнал после прогрева остается мертвым или ленивым, подозрение падает на сам датчик. Когда сигнал выглядит странно, но двигатель троит, пахнет топливом или шипит подсосом, сначала лечат мотор. Хорошая проверка мультиметром строится не на одном числе на экране, а на связке из нескольких измерений и здравой логики.
