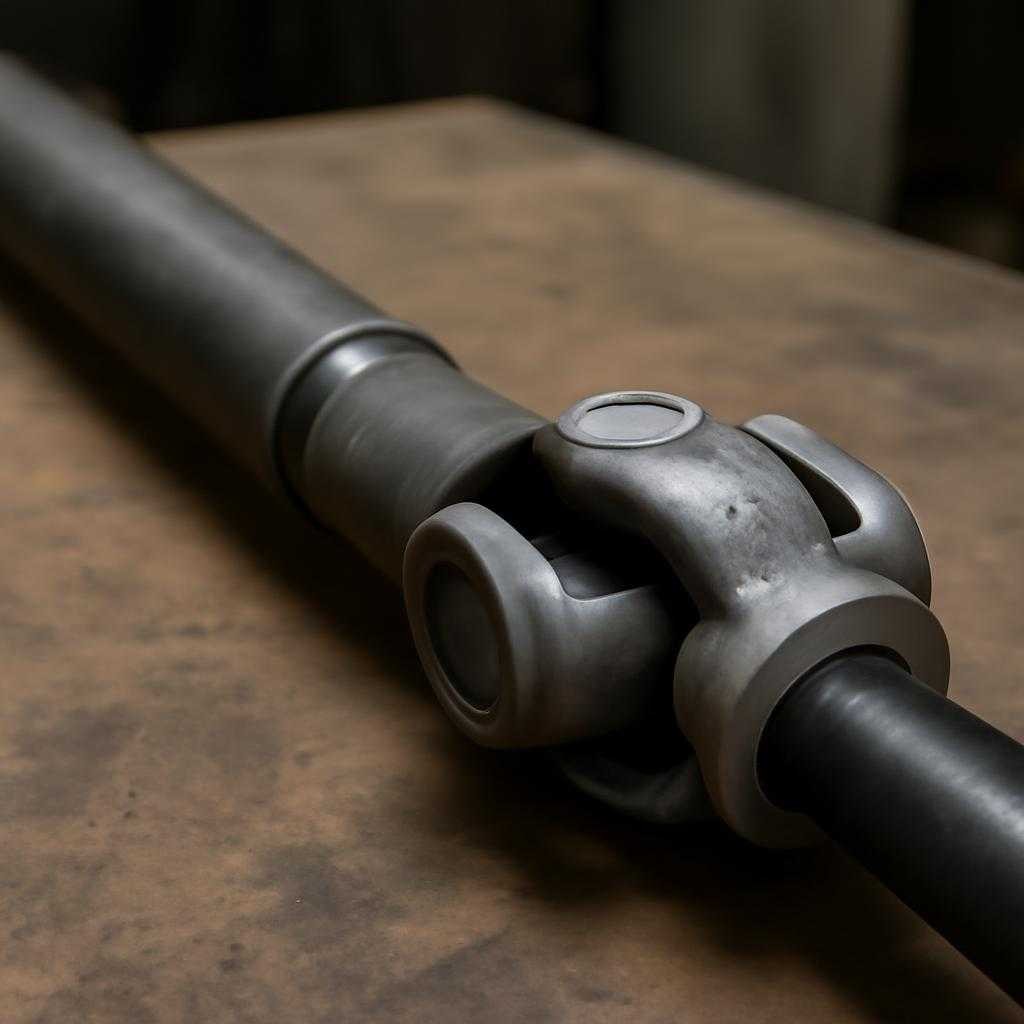

Ремонт карданного вала своими руками без лишней разборки

Автор: Админ 12.04.2026 23:19

Карданный вал передает крутящий момент от коробки или раздатки к мосту. Узел работает под нагрузкой, в грязи и при переменных углах. Когда в нем появляется люфт, стук или вибрация, тянуть с ремонтом не нужно. Я всегда начинаю не с разборки, а с точной проверки. Иначе легко заменить исправную деталь и пропустить настоящую причину.

Признаки неисправности обычно заметны на ходу. Вибрация на скорости говорит о разбитом подвесном подшипнике, деформации трубы, нарушении балансировки или износе крестовин. Глухой удар при трогании указывает на люфт в шлицевом соединении, крестовинах или фланцах. Металлический скрип при вращении нередко идет от сухих игольчатых подшипников крестовины. Если после сброса газа шум меняется, я проверяю не только кардан, но и редуктор, опоры агрегатов, крепление выхлопа.

Диагностика

Машину ставлю на ровную площадку, фиксирую противооткатными упорами и поднимаю так, чтобы был доступ к валу. Перед снятием очищаю крепеж и наношу метки на фланцы, вилки и взаимное положение частей вала. Метки экономят время при сборке и снижают риск получить новую вибрацию из-за смещения по шлицам.

Дальше проверяю люфты руками. Берусь за вал возле каждой крестовины и раскачиваю в разных плоскостях. Исправный узел вращается без заеданий, но без поперечного люфта. Если чашка подшипника сдвигается в посадочном месте или слышен щелчок, крестовину меняю. Подвесной подшипник осматриваю на трещины резины, перекос, гул при проворачивании. Шлицевую часть проверяю на осевой и окружной люфт. Небольшой рабочий ход по длине допустим, заметная выработка по шлицам уже нет.

Осмотр трубы обязателен. Вмятина меняет баланс. Потерянный балансировочный груз дает ту же картину. Если труба погнута, а на корпусе видны следы удара, домашний ремонт ограничен: без стенда точную правку и балансировку не сделать. В таком состоянии я не советую продолжать эксплуатацию, поскольку нагрузка уйдет в хвостовик редуктора, подшипники коробки и опоры.

Разборка и замена

Для работы нужны ключи под крепеж фланцев, съемник стопорных колец, тиски или пресс, оправки подходящего диаметра, молоток с мягким бойком, щетка по металлу, проникающая смазка и новая деталь хорошего качества. Если крестовина обслуживаемая, пригодится шприц для смазки.

После снятия вала кладу его на верстак. С крестовины сначала убираю стопорные кольца. Посадочные места очищают до чистого металла. Если кольца закисли, помогаю проникающей смазкой и аккуратным простукиванием уха вилки. Выпрессовывать чашки удобнее в тисках: одна оправка упирается в чашку, вторая принимает выходящую часть. Давление подаю ровно, без перекоса. Ударная разборка допустима лишь в крайнем случае, когда посадка уже повреждена и терять нечего.

Перед установкой новой крестовины проверяю, чтобы иглы в чашках стояли ровно и не осыпались. Потерянная игла сразу дает закусывание, а после сборки быстро разрушает подшипник. Чашки запрессовывают попарно, после каждой операции контролирую свободный ход. Крестовина обязана двигаться мягко, без клина. Потом ставлю стопорные кольца нужной толщины. Если кольцо не входит в канавку, значит чашка не села до упора или внутри грязь. Подтачивать кольца нельзя.

Подвесной подшипник меняю после оценки посадкии на валу. Старый узел снимаю съемником или через пресс, не нагружая наружное кольцо. Новый ставлю через оправку, упираясь только во внутреннее кольцо. Иначе подшипник получит повреждение еще до первого километра. Резиновую опору ставлю без перекоса, крепеж затягивают после предварительной примерки на автомобиле.

Если вал разборный по шлицам, перед соединением совмещаю метки. При их отсутствии ориентирую вилки в одной плоскости. Нарушение фазировки приводит к неравномерному вращению. Фазировка — взаимное положение вилок на секциях вала. Ошибка на один шлиц уже дает заметную дрожь под нагрузкой.

Сборка и проверка

Перед установкой осматривают фланцы, болты и центрирующие пояски. Разбитое отверстие или вытянутый болт быстро сведут ремонт к нулю. Резьбу очищают, затяжку делаю равномерно, без перекоса фланца. Если конструкцией предусмотрены самоконтрящиеся гайки, ставлю новые. После монтажа проворачиваю вал вручную и смотрю, нет ли касания защиты, выхлопной трубы и поперечин.

Первый выезд делаю на малой скорости. Слушаю старт с места, сброс газа и ровный разгон. Потом проверяю диапазон, где раньше появлялась вибрация. Если дрожь осталась, возвращаюсь к диагностике. Причина сидит в шлицевой части, деформированной трубе, фланцах, опорах агрегатов или в дисбалансе. Дисбаланс дома не лечится. Балансировка — точная настройка распределения массы на вращающемся валу. Для нее нужен специализированный стенд.

Есть случаи, когда ремонт своими руками оправдана когда нет. Замена крестовины и подвесного подшипника при целой трубе и живых шлицах обычно проходит без сюрпризов. Погнутый вал, разбитые посадочные места чашек, сильная выработка шлицов и следы старой неаккуратной сварки — уже повод отдать узел в профильную мастерскую или заменить в сборе. Я всегда исхожу из одного правила: кардан после ремонта должен работать тихо, без люфта и без вибрации на рабочей скорости. Если хоть один пункт не выполняется, узел не готов к эксплуатации.
