Живучесть блока: мой протокол ремонта

17.02.2026 23:06

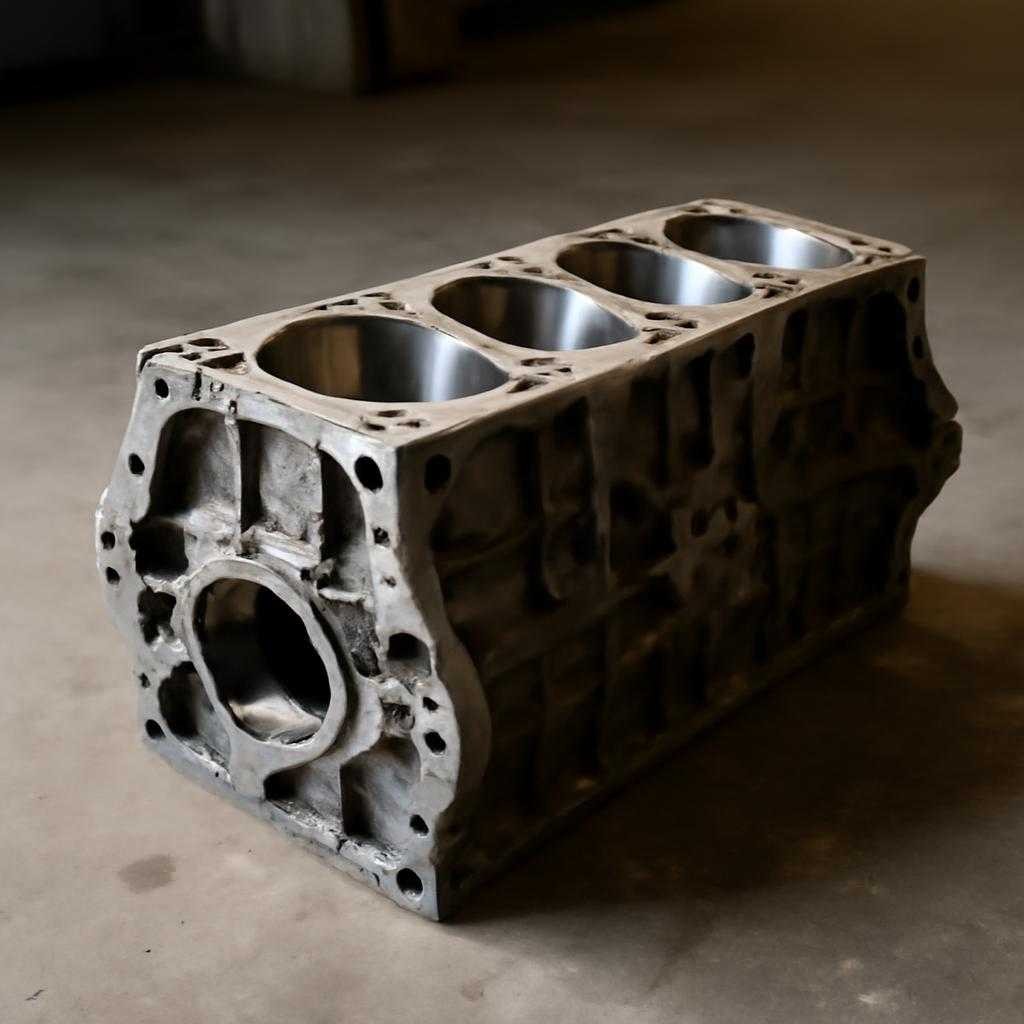

Блок цилиндров — стальное сердце дизеля. Я приступаю к ремонту только после экспресс-мойки, чтобы смыть оксидную «чешую» и скрытую абразивную взвесь. Чистая поверхность раскрывает мельчайшие трещины, маскировавшиеся под грязью.

Диагностика износа

Для первичной оценки применяют ультразвуковой толщиномер с точностью 0,01 мм. Неравномерность стенок сигнализирует о кавер нации, вызванной кавитационными пузырями. Далее подключаю капиллярную дефектоскопию: проникающий краситель заполняет микроканалы, проявитель вытягивает его наружу, образуя яркие росчерки. При спорных результатах использую метод акустической эмиссии — сенсор улавливает микроудары, возникающие при зарождении трещин под нагрузкой. Такой способ читает металл, словно стетоскоп.

При критическом эллипсе цилиндра (>0,05 мм) принимаю решение о расточке. Перед выбором ремонтного размера проверяю остаточные стенки соседних гильз, чтобы сохранить тепловой баланс. При коррозионных «карманах» глубже 0,3 мм задействую вставки из вермикулярного графита, спечённые вакуумным способом.

Подготовка поверхности

Перед фрезеровкой плоскости блока провожу супераннелирование — длительный нагрев до 680 °С с последующим ступенчатым охлаждением. Процедура расслабляет внутренние напряжения, возникшие от многолетних тепловых циклов. Без неё свежая плоскость способна «уплыть» спустя пару сотен часов работы.

Фрезеровка идёт на портальном станке с алмазным резцом. Шаг подачи — 0,05 мм за оборот, глубина резания — 0,03 мм. Зеркальная шероховатость Ra 0,4 сводит риск прорыва газов через прокладку. Порой встречается локальная эрозия вокруг водныхых каналов. В таких зонах использую пассивирование хромовым сплавом, чтобы остановить дальнейшее вымывание железа.

Гильзовка проходит на пресс-станке с масляным гидроцилиндром. Перед посадкой гильзу охлаждаю жидким азотом до −196 °С, блок разогреваю до 120 °С. Разница температур даёт посадочный натяг около 0,06 мм без механического усилия. После выравнивания температур проверяю овальность нутромером по схеме «три пояска» через 120 °. Допустимое отклонение — 0,01 мм.

Перед сборкой нарезают резьбу в шпильных гнёздах роликовым метчиком с лидирующим профилем 60 °. Метод накатывания уплотняет волокна металла, увеличивая предел усталости на 18 %. Смазка — дисульфид-молибденовый гель, исключающий пригорание при последующих циклах затяжки.

Контроль после сборки

Герметичность охлаждающих рубашек проверяю барокамерой. Блок погружается в ванну с деминерализованной водой, внутрь подаю воздух — 0,6 МПа. Пузырение укажет на скрытые поры. При идеальном результате приступаю к микро планетарному хонингование зеркала цилиндров. Камни с абразивом CBN оставляют перекрёстную сетку углом 45 °, удерживающую масляную плёнку. Шероховатость Ra 0,2 предотвращает «голод» во время обкатки.

Финальный этап — лазерная интерферометрия плоскости. Отклонение по диагонали не превышает 0,02 мм. Магнитоскоп подтверждает отсутствие ферритных включений, способных вызвать локальный перегрев.

Собранный блок выдерживаю на термостенде 4 часа при 95 °С, замеряя смещения контрольных точек. Допускаю дрейф не выше 15 мкм. После остывания ставлю клеймо «Rev-D» и передаю изделие на линию окончательной сборки двигателя.
