Двенадцать скоростей для тягача

12.02.2026 21:18

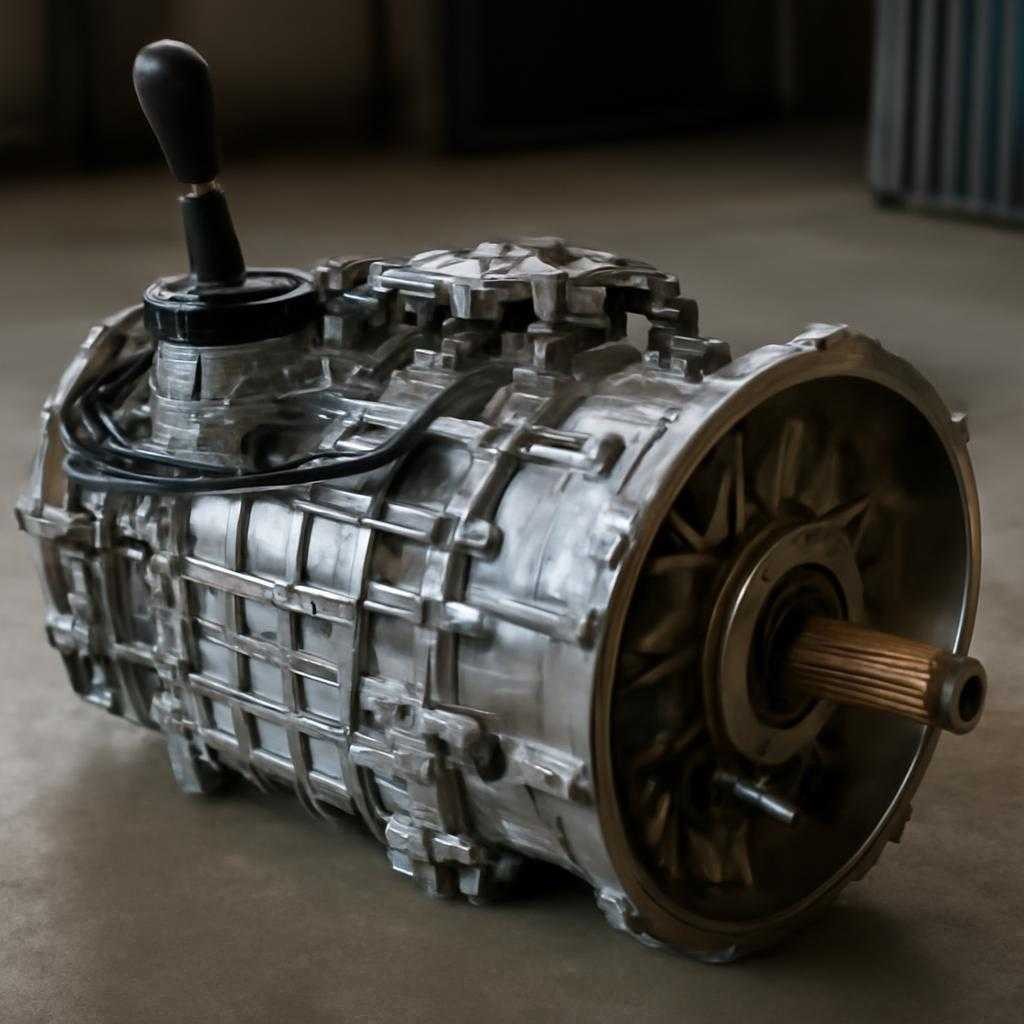

КПП 12JS200TA относится к семейству двенадцатиступенчатых коробок, рассчитанных на крутящий момент до 2000 Н·м. Узел ставят на магистральные тягачи с двигателями мощностью 350-560 л. с. Конструкция создана для продолжительных высоких нагрузок, частых переключений и движения в горной местности.

Корпус литой, алюминиевый-силуминовый. Жёсткость снижает вибрации, облегчает вес и упрощает теплоотвод. Задняя крышка съёмная, что ускоряет доступ к синхронизаторам и подшипникам. Вал отбора мощности крепится справа, посадочное место стандартизировано под фланец SAE 6.

Конструкция

Главный вал плавает на игольчатых подшипниках. Промежуточный вал смещён ниже оси, за счёт чего понижается центр масс и упрощается стыковка с картером сцепления. Шестерни выполнены методом цементации и последующей шлифовки, твёрдый слой — 1,2 мм, остаточная твёрдость — 62 HRC. Фрикционные кольца синхронизаторов — латунь с графитовой пропиткой, что снижает коэффициент трения и повышает ресурс до 450 тыс. км пробега.

Смазывание комбинированное: разбрызгивание и маслоподача через канал в ведомом валу. Насос шестерёнчатый, производительность — 12 л/мин при 800 об/мин входного вала. Радиатор подключён через быстросъёмные фитинги. Рекомендуемый объём заливки — 12 литров масла GL-4 80W-90 с индексом вязкости не ниже 140.

На верхней крышке расположен демультипликатор. Диапазонная секция удваивает число ступеней, образуя шесть пар передач: шесть в низком диапазоне и шесть в высоком. Переключение диапазонов выполняет пневмокамерный цилиндр с внутренним золотником. Давление рабочего контура — 620-650 кПа.

Сателлиты планетарного редуктора изготовлены из хромомолибденовой стали. Термодиффузионное борирование повышает износостойкость зубьев. Шум при включении повышенного диапазона не превышает 78 дБ на расстоянии 1 м от корпуса при 1500 об/мин входного вала.

Монтажные нюансы

Картер крепится к двигателю через алюминиевый адаптер. Штифтовое центрирование исключает перекосы и уменьшает нагрузки на выжимной подшипник. Угловая погрешность относительно коленчатого вала не превышает 0,15°. Рабочий зазор ведомого диска сцепления контролируется механическим индикатором на крышке люка, номинал — 3,5-4,2 мм. При установке кардана применяют фланцы DIN 100 × 8, класс болтов 10.9, момент затяжки — 270 Н·м с повторной проверкой через 500 км.

Перед подключением пневмосистемы продувают магистраль до 0,1 мкм остаточной пыли, иначе заедает золотник диапазонного цилиндра. Управляющий жгут имеет разъём Deutsch DT-06-6S, допустимая температура эксплуатации изоляции — −55…+125 °C. Датчик скорости установлен на задней крышке, частота импульсов — 8 на оборот.

Обслуживание и ремонт

Интервал замены масла — 150 000 км при условии сертифицированного смазочного материала. При тяжёлых условиях пробег сокращают до 100 000 км. Фильтр тонкой очистки картриджного типа, артикул 12 JSB 05, отсеивает частицы свыше 25 мкм.

Частое боковое биение входного вала сигнализирует о выработке игольчатого подшипника. Допустимый радиальный люфт — 0,08 мм. При превышении снимают вал, меняют подшипник HK 3026, наносят термостойкий герметик RTV -40 на посадочную кромку.

Синхронизатор пятой-шестой передачи выдерживает 350 тыс. км. Износ поясков проявляется в замедленном включении ступени. Пружины блокировочных шариков имеют жёсткость 18,5 Н/мм, утрата упругости приводит к самопроизвольному выключению передачи.

При капитальном восстановлении используют комплект Overhaul 12 JSA, включающий шестерни, валы, вкладыши и уплотнения. Корпус проваривают только аргонно-дуговым способом с предварительным прогревом до 170 °C, температуру контролирует пирометр.

Для продления ресурса применяют синтетический GL-4 75W-90, индекс вязкости — 152. Допномер по ACEA — E7. При переходе на синтетику внутренность промывают маслом такой же группы без присадок, пробег — 500 км, затем проводят основную заливку.

Совместимость узла прослеживается с коробками серии 12JS160T. Дифференс по картеру отсутствует, отличие кроется лишь в размерах зубьев и расчётном моменте. По электрическому разъёму разницы нет, что упрощает замену при ремонте автопарка.

Соблюдение рекомендованного терморежима, качественного смазочного материала и точных геометрических допусков удерживает КПП 12JS200TA в рабочем состоянии свыше 800 тыс. км без вскрытия.

Механическая коробка 12JS200TA разработана концерном Fast Gear для грузовых шасси среднего и тяжелого класса. Модель оснащена двенадцатью ступенями переднего хода, двухдисковым механизмом сцепления и усиленным картером из алюминиевого сплава.

Базовая компоновка включает трехвальную схему, синхронизаторы на всех передачах, модульный делитель рядов и встроенный демпфер вибраций. Усиленная главная пара рассчитана на выходной момент до 2000 Н·м, что сохраняет устойчивость трансмиссии под высокой нагрузкой.

Технические характеристики

Номинальная масса агрегата без масла — 375 кг. Габариты: длина 965 мм, ширина 456 мм, высота 527 мм. Диапазон передаточных чисел переднего хода 14,82-1,00, заднего — 13,67. Оптимальная вязкость смазки API GL-4 SAE 50, объем 13 л. Температурный предел работы — от −40 °С до +120 °С.

Модель снабжена датчиком температуры масла, нарезанным штуцером для подключения теплообменника и фланцем для бокового отбора мощности. Анодирование внутренних каналов снижает коррозионный риск, а проточная циркуляция жидкости поддерживает стабильную вязкость смазки при длительной езде на уклонах.

Сфера применения

12JS200TA ставится на тягачи Shacman F3000, самосвалы Sinotruk Howo, карьерные шасси Foton Daimler. Модели с двигателями Weichai WP12, Cummins ISM или Sinotruk MC11 получают сбалансированную трансмиссию без избыточных затрат на адаптацию.

Водители отмечают короткий ход рычага, четкую фиксацию передач и плавный переход между рядами. Инженерные подразделения транспортных компаний указывают на снижение расхода горючего до 6 % благодаря согласованию ступеней с крымскотатарскимивой крутящего момента моторов Euro V.

Сервис и ремонт

Интервал смены смазки 80 000 км при магистральных перевозках и 40 000 км для карьерных условий. При каждом техосмотре проверяется герметичность, люфт опорных подшипников, качество синхронизации. Используются только минеральные масла без фрикционных модификаторов.

Сервисные центры нередко фиксируют затруднение включения шестой ступени и гул на холостом ходу. Причины: износ синхронной муфты, понижение уровня масла, нарушение зазора главной пары при ударной нагрузке. Коррекция достигается заменой колец, регулировкой подшипников и повторной притиркой конусов.

Капитальный ремонт выполняется на верстаке с помощью стандартного набора съемников. Вал делителя снимается без полного разбора картера, что сокращает время обслуживания до пяти часов. На рынке присутствуют оригинальные комплекты Fast и лицензионные детали JinBei, отличающиеся допуском по твердости HRC 58-62.

Надежная конструкция, умеренная цена и широкая сеть поставок делают 12JS200TA привлекательным выбором для коммерческих перевозок, требующих высокий крутящий момент при фронтальной массе автопоезда до 60 т.
