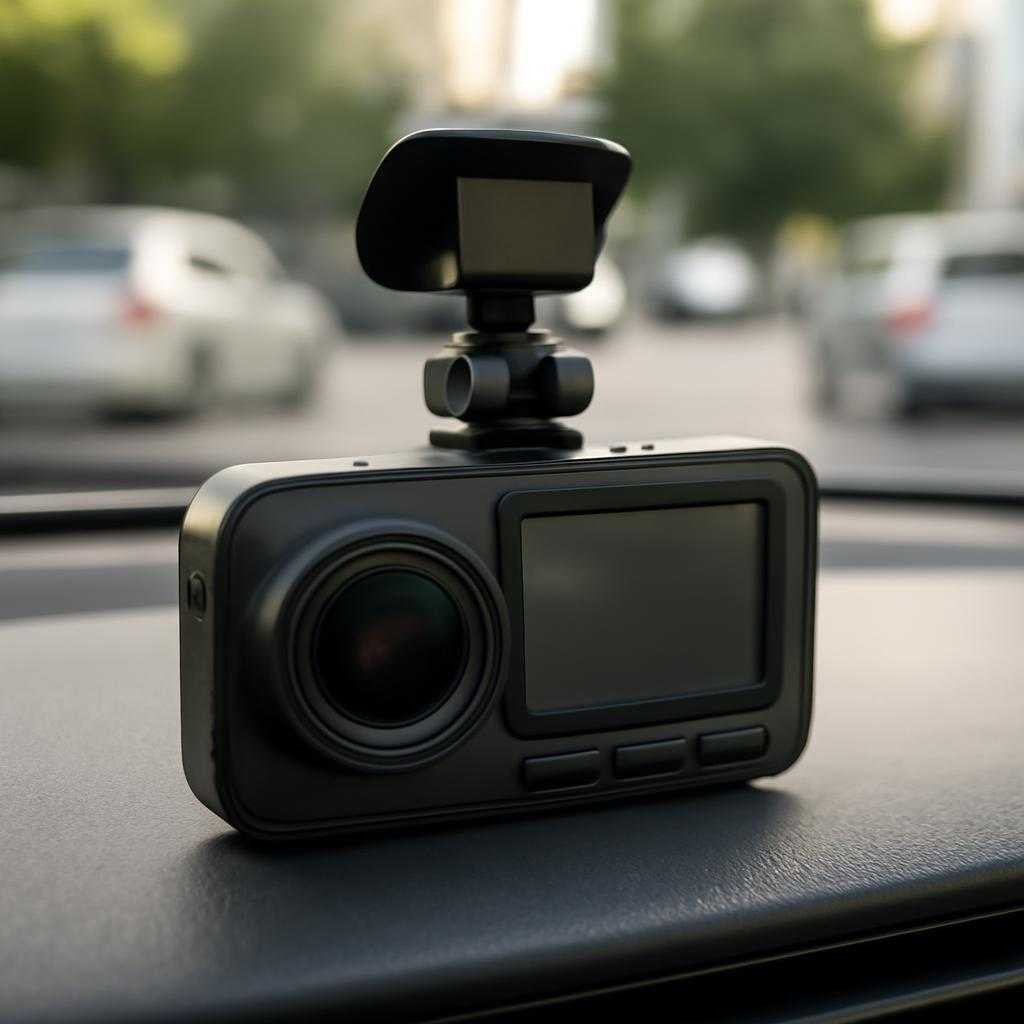

Цифровой свидетель: параметры видеорегистраторов
11.02.2026 22:58
Я работаю с телематическими системами пятнадцать лет и отношу видеорегистратор к числу обязательных для водителя электронных «чёрных ящиков». Чтобы запись оказалась пригодной для страховой экспертизы или суда, конфигурация прибора нуждается в точной калибровке, а каждое аппаратное звено обязано отвечать задачам трассировки событий.
Техника фиксации
Оптика создаёт первичный массив света. Объектив с апертурой f/1.6–f/2.0 собирает поток фотонов при слабой люкс-нагрузке январской ночи. Для минимизации аберраций использую шести- или семилинзовые схемы из низкодисперсного стекла. Антибликовое покрытие типа IR-cut убирает инфракрасный фон от галогенных фар и сводит к ничтожной цветовой ошибке. Поляризационный фильтр, прижатый магнитным байонетом, стирает отражения приборной панели, оставляя чистый дорожный контур.
Сенсорный фактор
Ключевым узлом служит CMOS-матрица BSI с диагональю 1/1.8″. Кремниевая подложка перенаправляет фотоны к ячейкам, снижая шум при ISO 1600 до 2,1 e-RMS. Драйвер Ambarella H22 кодирует поток в H.265 Main10, выдавая 60 FPS при битрейте 40 Мбит/с — плотность, при которой номера машин различимы по контуру даже на дистанции 25 м в снегопад. Для борьбы с смазом применяю гироскопическую стабилизацию EIS пятого порядка. Алгоритм GyroFlow встраивается в прошивку, подменяя кадры сдвигом на доли градуса.
Память и эргономика
При плотном кодеки карта microSD U 3V 30 соглашается с циклической перезаписью без фатальных задержек, когда термический дрейф переводит контроллер в режим троттлинга. Для дальних маршрутов резервный eMMC-чип на плате 8 ГБ принимает событие G-ссенсора, невосприимчив к выдёргиванию карты инспектором. Питание поступает через суперконденсатор EDLC — отказ от лития убирает риск вздутия при +70 °C под лобовым стеклом. Температурный коридор расширяется алюминиевым радиатором толщиной 3 мм, соединённым с магниевой рамой теплопроводной пастой с коэффициентом 8 Вт/м·К.
GPS-модуль на чипе u-blox M10 фиксирует спутники за шесть секунд после холодного старта и создаёт трек NMEA 4.1, склеенный с видеопотоком через метаданные, пригодные для телеметрического анализа. Радиус ошибки не превышает 1,3 м в городской «каменной щели», что при разборе ДТП устраняет расхождения между позиционированием и фактическим контактом кузовов.
Микрофон MEMS с логарифмической спиралью пор для гашения ветрового удара захватывает акустическую сцену без дисторсии до 118 дБ SPL. При конфликтной обстановке высокочастотные пики клаксонов и резкие изменения тональности речи водителей сохраняют доказательную чистоту.
Зимняя эксплуатация в Сибири предъявляет жёсткие требования к печатной плате. Слой металикапторного лужения HAL снижен до 16 мкм, что исключает кристаллизацию олова при −45 °C. Стеклотекстолит FR-5, армированный арамидными нитями, удерживает форму при термосокращении ветрового стекла. Прибор выдерживает тест термоударом: +85 °C — −40 °C — +85 °C за 50 минут без деградации SNR.
Угол обзора разумно ограничен 130–140°, иначе периферия скрадёт детализацию номера за счёт крайних пикселей. Коррекция дисторсий проводится в процессоре по модели Богерта-Лоу, сохраняя прямые линии разметки без зубцов. Штамп времени выводится поверх кадра шрифтом OCR-B с тройным контуром, читается на выкрученной яркости приборной панели.
Протокол парковки активируется акселерометром ±16 g. При статическом токе 12 мА бортовая сеть не проседает даже во время трёхдневной стоянки. Ночной режим Starlight поднимает экспозицию до 1/15 c, при этом шум подавляется в пространственной доменной маске BM3D, оставляя читабельные силовые линии асфальта.
Система ADAS внутри корпуса — побочный бонус. Алгоритм FCM из библиотеки Open INFO 2023 предупреждает о сближении, пользуясь одноточечной калибровкой фокуса по полосе разметки. Дальность реакции — 35 м, задержка — 80 мс. При тестах EuroNCAP на треке Labinskiy устройство выдало ноль ложных срабатываний при солнечном контрасте 50 000 лк.
В защиту от фальсификаций вводится криптоподпись SHA256 каждой GOP, ключ хранится в eFuse SoC. Судебный эксперт верифицирует подлинность файла без физического доступа к устройству, публикуя хэш в открытом реестре. Такая цепочка сохраняет доказательную чистоту без участия посредников.
При выборе модели проверяю наличие вентиляционных отверстий, расположенных под углом 30° к набегающему потоку. Воздухообмен компенсирует тепловую трубку, увеличивает ресурс DSP, избавляя запись от фризов летом в Краснодаре.
Проверочный чек-лист
1. Стеклянная оптика минимум шесть линз
2. Матрица 1/2″ или крупнее, BSI
3. Аппаратная стабилизация EIS/EIS
4. Кодек H.265 с битрейтом 35–40 Мбит/с
5. Карта microSD U3 V30, запасная eMMC
6. Суперконденсатор плюс радиатор
7. GPS с точностью до 2 м
8. Криптоподпись видеопотока
9. Угол 130–140°, поляризационный фильтр
10. Прошивка с режимомом парковки и ADAS
Соблюдая перечисленные параметры, водитель получает «цифрового штурмана», немого, но предельно честного свидетеля на любом участке маршрута.
