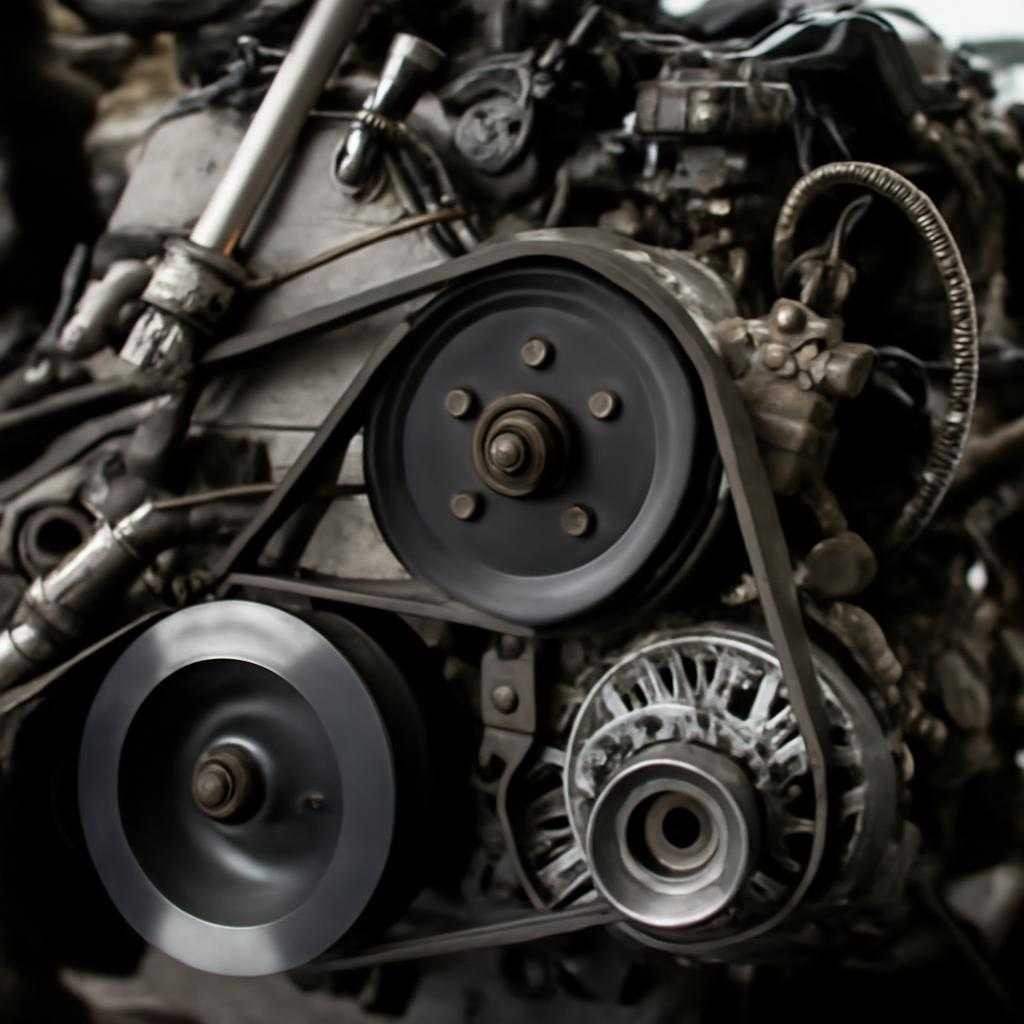

Внутренний мир двигателя: детали и взаимодействие

13.01.2026 08:59

Рабочий процесс силового агрегата складывается из взаимной работы десятков компонентов. Каждый элемент передаёт энергию, выдерживает тепловые и динамические нагрузки, сохраняя точность сопряжений, подробнее на https://magnum.msk.ru/.

Цилиндро-поршневая группа

Стальной или алюминиевый блок образует цилиндры. Внутри перемещается поршень, отлитый из жаропрочного сплава. На его наружной поверхности расположены компрессионные и маслосъёмные кольца. Первые герметизируют камеру сгорания, вторые регулируют плёнку масла. Палец соединяет поршень со шатуном через бобышки, смещённые к одному краю для снижения боковой силы. Гильзы, если конструкция разборная, изготавливаются из чугунного литья с графитовой сеткой, снижающей коэффициент трения. Водяная рубашка вокруг цилиндров отводит тепло, предотвращая локальный перегрев стенок. Купить запчасти б.у. для Шкода Октавия.

Кривошипно-шатунный механизм

Шатун, как и другие детали двигателя, передаёт усилие к коленчатому валу. Его стержень ковкий, чтобы воспринимать растяжение и сжатие. Нижняя головка разделена на крышку и тело, между ними размещены антифрикционные вкладыши на основе баббита. Коленвал точится из легированной стали методом ковки либо растачивается из литой заготовки. Каналы внутри шеек подводят масло к коренным и шатунным подшипникам. Противовесы уравновешивают инерцию поршневой группы. Диски гасителей крутильных колебаний стабилизируют вращение вала, уменьшая шум и нагрузку на шпонки.

Газораспределительный привод

Кулачковый вал синхронизирован с коленвалом зубчатым ремнём, цепью либо шестернями. Форма кулачка определяет фазу открытия клапана и скорость его перемещения. Клапанная пружина возвращает тарелку к седлу, сохраняя плотностьть прилегания. Гидрокомпенсатор выводит тепловой зазор, уменьшая стук и абразивный износ. Впускной коллектор равномерно распределяет воздушный поток, выпускной отводит продукты сгорания, снижая противодавление. Турбокомпрессор, установленный на пайпах, использует энергию выхлопа для увеличения массы воздуха в цилиндре, повышая удельную мощность без изменения рабочего объёма.

Система смазки прокачивает масло через шестерёнчатый либо роторный насос. Основной канал проходит вдоль блока, от воды питают коренные опоры, шатунные вкладыши и кулачковый вал. Форсунки под поршнем образуют масляный туман, охлаждая днище поршня. Фильтрующий элемент на целлюлозной основе задерживает частицы до 25 микрон, продлевая ресурс пары трения. Уровень вязкости определяется индексом SAE, слишком низкая плотность плёнки приводит к металл-контакту, слишком высокая увеличивает сопротивление насосу.

Охлаждающий контур замкнут. Центробежный насос гонит жидкость по рубашке блока к радиатору. Термостат управляет расходом, открывая основной канал после прогрева. Крышка расширительного бачка выдерживает избыточное давление, повышая температуру кипения. Дополнительный электрический вентилятор вступает в работу при повышении температуры на датчике, установленном в нижнем бачке радиатора.

Система впрыска подаёт топливо через форсунки, образуя факел определённой дисперсности. Топливный насос высокого давления развивает до 1800 бар у современных дизелей. Рампа аккумулирует топливо, сглаживая пульсации. Электронный блок управления рассчитывает длительность импульса исходя из положения педали, температуры и давленияления воздуха. Форсунка с пьезоэлементом регулировать количество впрыска в микросекундном диапазоне.

Управление зажиганием основано на катушках индивидуального типа. Они монтируются прямо на свечу, сокращая длину высоковольтного пути. Электронное опережение формируется по тахометрическому сигналу коленвала и положения распределительного вала. Датчик детонации фиксирует ударные волны, сигнал передаётся контроллеру для коррекции угла на следующий рабочий цикл.

Выхлопная магистраль включает каталитический нейтрализатор, графитовый гофрированный компенсатор и кислородные датчики перед и после ядра катализатора. Они оценивают остаток кислорода, замыкая цикл регулировки смеси. Сажевый фильтр в дизельных моторах аккумулирует микрочастицы, периодически прожигается при температуре около 600 °C.

Каждый описанный узел связан с остальными, образуя гармоничную систему. Даже небольшое отклонение размеров или свойств материала отражается на ресурсе всего агрегата. Точная обработка, чистота масла и стабильная температура поддерживают баланс сил, нагрузок и температурных полей.

Силовой агрегат внутреннего сгорания построен как совокупность взаимосвязанных деталей, каждая деталь выполняет чёткую функцию.

Блок цилиндров

Основой конструкции служит блок цилиндров, отлитый из чугуна либо алюминиевого сплава. Каналы рубашки охлаждения окружают гильзы, поддерживая температурный режим. Жёсткость корпуса поддерживается ребрами, а монтажные поверхности отфрезерованы с высокой точностью.

Съёмные или мокрые гильзы применяются при ремонтопригодной схеме, сухие гильзы — при облегчённой массе. Поверхности цилиндров хонингуются для удержания масляной плёнки. Вентиляционные окна направляют масло обратно в картер.

Кривошипно-шатунный механизм

Коленчатый вал изготовлен из углеродистых или легированных сталей кованым либо литым способом. Шейки отполированы до зеркального состояния, противовесы уравновешивают инерционные силы. Смазка подаётся к коренным и шатунным подшипникам через каналы внутри вала.

Шатун соединяет поршень и коленвал. Большой головке отведена поддержка скольжением, малой — обеспечение качания пальца. Тонкостенная втулка из бронзы снижает трение, а крышка шатуна стягивается высокопрочными болтами.

Поршень воспринимает давление газов и передаёт усилие шатуну. Чашевидная или плоская форма днища подбирается под тип смесеобразования. В канавках установлены компрессионные и маслосъёмные кольца из высокопрочного чугуна с молибденовым напылением.

Газораспределительная система

Распределительный вал строит фазировку впуска и выпуска. Профиль кулачков задаёт скорость открытия клапана, а закалённая поверхность контактирует с толкателем или роликовыем рокером. Привод организован зубчатой парой, роликовой цепью либо зубчатым ремнём.

Клапан комплектуется стержнем, головкой и фаской, контактирующей с седлом. Материал — жаропрочный сплав с напылением на тарельчатой части. Пружина возвращает клапан в закрытое положение, а гидрокомпенсатор поддерживает минимальный зазор.

В приводе фаз используются натяжители, амортизаторы колебаний и направляющие башмаки. Коробка шестерён в грузовых моторах прикрыта крышкой с лабиринтными уплотнениями, предотвращающими утечку смазки.

Систему смазки формируют шестерённый или роторный насос, полнопоточный фильтр, редукционный клапан, фронтальные и продольные каналы. Тёплое масло хранится в нижней ванне, откуда всасывается через приёмник с сеткой.

Жидкостное охлаждение базируется на центробежном насосе, каналах в блоке и головке, термостате, радиаторе и вентиляторе. Уравновешенный тепловой баланс удерживает показатели выбросов и дельтажат масла в оптимальном окне.

Топливная магистраль бензинового двигателя включает насос высокого давления, рампу, форсунки с многоконусным распылением. В дизельном моторе используются аккумуляторные системы common rail с пьезоэлементами, обеспечивающими точную дозировку.

Электронный контур управляется датчиками детонации, положения коленвала, распредвала, температуры охлаждающей жидкости, давления масла и содержания кислорода. Сигналы поступают в контроллер, который корректирует углы опережения зажигания и длительность импульса форсунок.

Крепёж рассчитан на растягивающую нагрузку. Болты головки подвергаются многоступенчатому протяжению угловым моментом, шпильки коленвала изготавливаются из стали с контролируемым пределом текучести.

Уплотнители удерживают рабочие жидкости внутри двигателя. Головочная прокладка состоит из многослойной стали с эластомерными кольцами вокруг каналов, сальники изготовлены из фторкаучука или политетрафторэтилена.

Согласованная работа перечисленных элементов формирует ресурс, термодинамическую эффективность и комфорт при эксплуатации силовой установки.
