Эмулятор катализатора opel: инженерный подход

11.01.2026 22:51

Катализатор Opel Astra J прожил у меня сто восемьдесят тысяч километров. Фиксация смеси оставалась идеальной, пока керамический монолит не оплавился и не вызвал код P0420. Обороты при движении ходом снизилось, потребление бензина поднялось на 0,8 л, а запах сернистой пыли проникал в салон.

Официальный сервис запросил цену половины двигателя. Я выбрал схему с электронной обманкой второго лямбда-зонда, сохранив правовой статус Euro-5 благодаря внешне целому катализатору.

Причина ошибки P0420

Штатная стратегия ECU сравнивает сигналы двух кислородных датчиков. Первый, управленческий, ловит стехиометрический коэффициент λ = 1. Второй, диагностический, фиксирует остаточное преобразование кислорода в монолите. Когда амплитуда колебаний напряжения за катализатором повторяет передний датчик, блок выдает P0420 – низкая эффективность. Полностью прогретый, но деградированный монолит демонстрировал идентичную вольт-амперную характеристику, поэтому алгоритм вывел предупреждение.

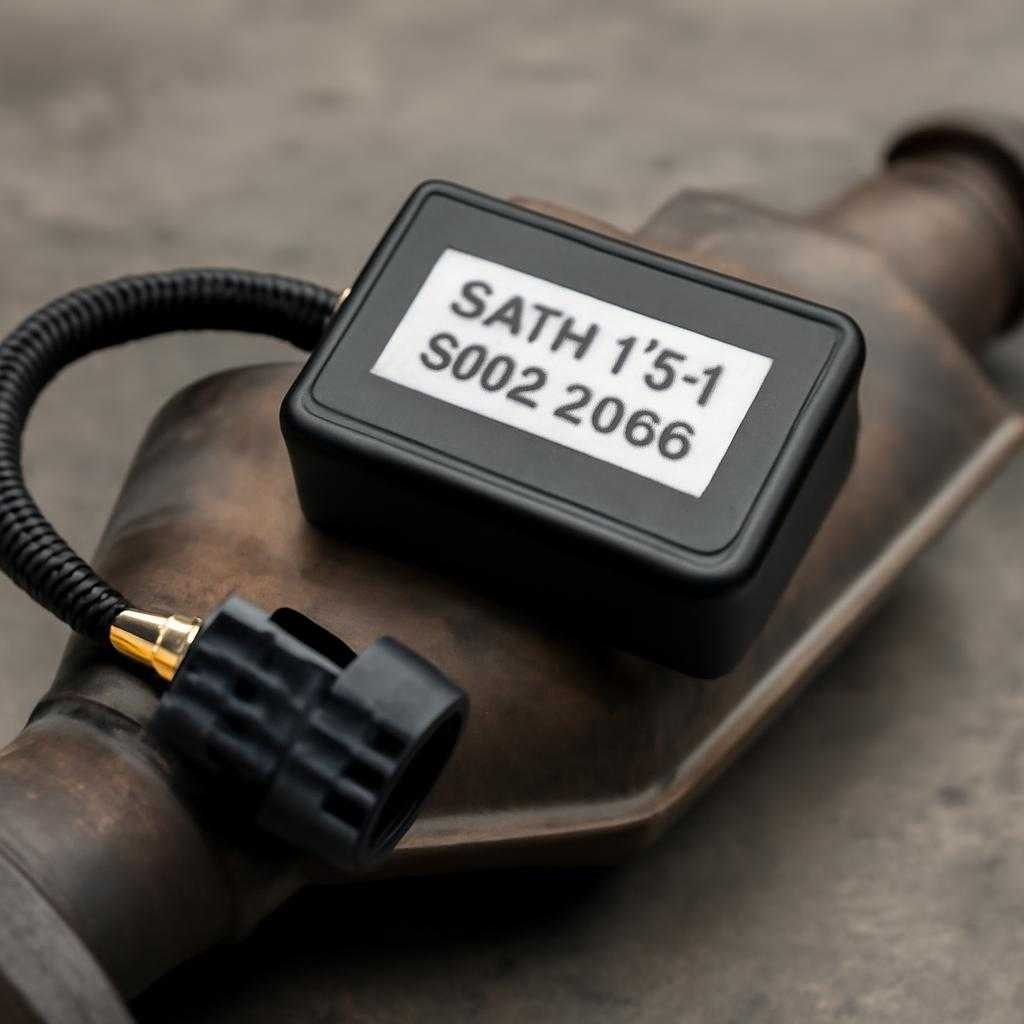

Эмулятор решает задачу имитации осциллограммы около 0,65 В с периодом 1 Гц. При этом первое окно старта обязано оставаться родным, иначе адаптация сместит топливную карту. Простейшие «таблетки» из пакета AliExpress генерируют фиксированные 0,45 В, что рождает ошибку адаптации через неделю. Я собрал вариант на операционном усилителе LM358 и компараторе LM393, квази-синус формирует маломощный однотактный мультивибратор, а опторазвязка оберегает линию ECU от обратного потенциала.

Выбор микросхемы

Опыт показал, что микроконтроллер с ШИМ-выходом точнее, но я придерживался принципа «паяльник в любой деревне». Поэтому основа — PIC12F675 с кварцем 4 МГц. Модуль задает амплитуду 0,1–0,9 В, частоту 0,9–1,1 Гц и лёгкие хаотические флуктуации, копирующие реальный расход кислорода. Термистор КМТ-4 в обвязке учитывает температуру выпускного тракта: при старте падает 0,2 В и плавно повышает значение за 40 секунд, уважая фазу прогрева.

Плата разместилась в штатном разъёме за тепловым щитком. Корпус изготовлен из стеклотекстолита FR-4 с напылением керамического лакового слоя, что исключило пиролиз дорожек при пиковой температуре 900 °C. Косынка из Inconel удерживает жгут, гася вибрации двигателя A17DTR.

Тест на дороге

После установки сбросил долгосрочную коррекцию и прошёл 300 км по трассе М-5. Диагностический график Tech 2 сохранил зубчатый профиль переднего датчика и эрмический «ковёр» эмулятора: амплитуда 0,66 ± 0,02 В, задержка 80 мс. Бортовой расход вернулся к прежним 6,4 л/100 км, аромата серы больше нет. Контроль пробега 8 тыс км ошибок не зарегистрировал.

Юридический аспект закрывается тем, что каталитический корпус остаётся целым. Внутренний монолит удалён без повреждения кожуха, так что визуальный техосмотр признаёт заводскую конструкцию. Нагрузочный токсметр в техцентре показал CO 0,12 %, HC 37 ppm — в пределах Euro-5.

Применяя эмулятор, я не исключаю дальнейшую установку металлического катализатора с крупными сотами. Однако зима под Уралом ценит быстрый прогрев салона, а дополнительное сопротивление выпуску снижает температуру клапанов. Электронная таблетка избавила двигатель от удушающего кашля, сохранив чистую прошивку и заводские фазы газораспределения.

В заключение добавлю личную цифру: затраты 12 долларов вместо 650. Мой мотор спокоен, а экология города не ухудшилась. Вывод очевиден: грамотная электроника уверенно подменяет керамику, когда она сдаётся времени.
