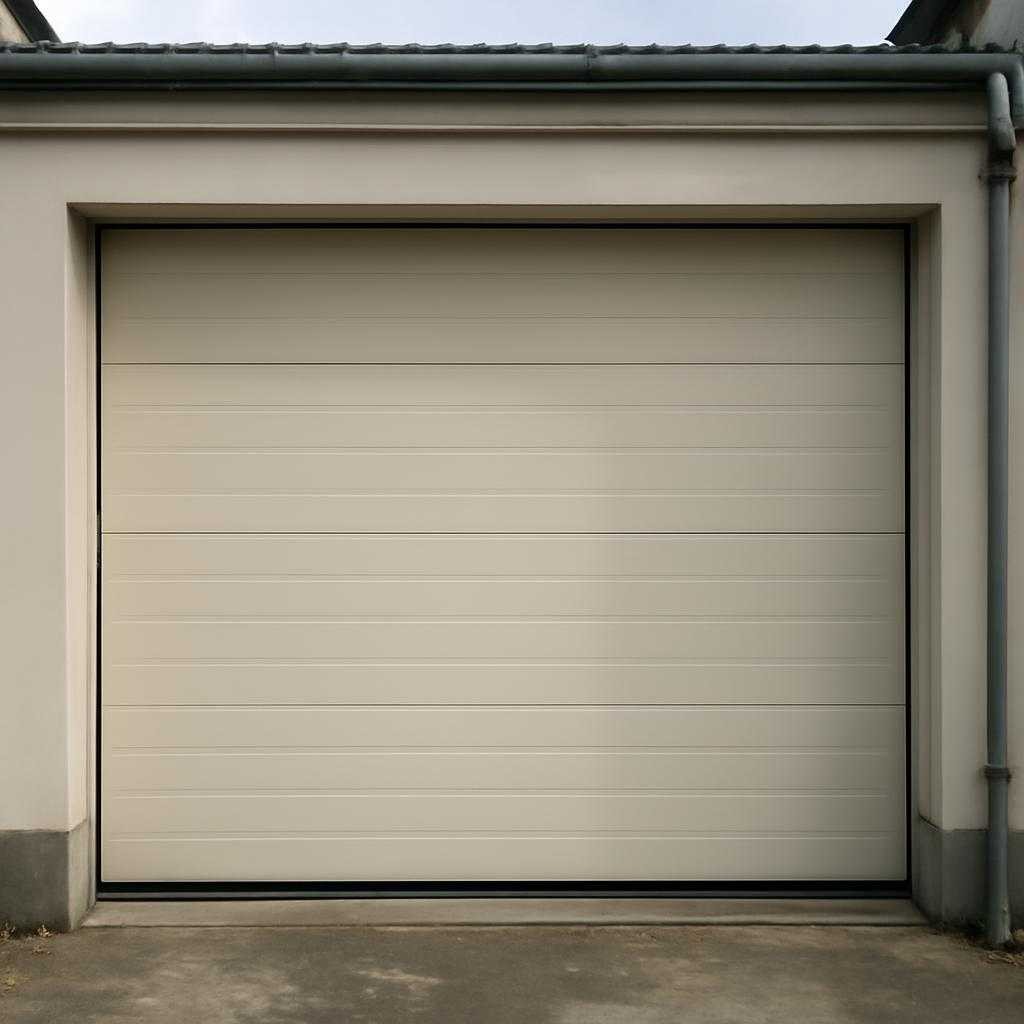

Секреты долговечных подъемных гаражных ворот

03.01.2026 23:30

Я, инженер-технолог по кузовным системам, ежедневно проектирую подъемные ворота для частных боксов. Поделюсь практическими нюансами выбора привода, балансировки полотна и дальнейшего обслуживания.

Кинематика полотна

Подъемная створка описывает сложный путь: начало вертикальное, далее дуга радиуса, завершающаяся горизонтальным положением под потолком. Такая траектория задаёт требование к прочности направляющих и к моменту торсионной пружины.

Торсионная математика

Рассчитываю пружину по формуле М=Fg*r/2, где Fg — вес полотна, r — радиус вала. Недооценка момента дарит избыточную нагрузку электродвигателю, переоценка приводит к резкому старту и ударным волнам по рамной коробке.

Стальной сэндвич-панель с плотным ППУ-ядром гасит акустику двигателя, хранит температуру салона автомобиля зимой, не пускает жару летом. Алюминиевая кассета легче, зато критичнее к перекосу и ждет частой ревизии заклёпок.

Приводы и управление

Сетевой привод на 220 В сочетается с червячным редуктором 1:25 для гашения пускового тока. При перебоях питания выручает инерционная лебёдка с тросом Ø4,3 мм. Радиоканал шифруют кодом Keeloq, шину безопасности формирую из оптодатчиков с частотой опроса 1 кГц.

Санитария провода и дорожки: кабель ПВС-3х1,5 веду по перфорированному лотку, зону torsion прикрываю гофрой ПВХ во избежание абразивного контакта. Сальниковое уплотнение IP65 на проходе в стену исключает конденсат.

Настройка концевиков захватывает два прохода: первый без полотна, второй с полной массой. Разница замеров заносятся в контроллер, который затем адаптирует ток двигателя без привлечения оператораа.

Для шумоизоляции наклеиваю на вальцованный торец полосы битумного демпфера 2 мм. Стандартный шум 74 дБ снижается до 59 дБ, объём сопоставим с разговором.

Коррозионную стойкость оценивают методом соляного тумана ASTM B117. Покрытие полиэстер 25 мкм держит 350 часов без вздутий. Гальваника цинк-алюминий 275 г/м² живёт дольше, однако при царапине проявляет белый налёт уже через сутки.

Сервисное окно раз в 10 000 циклов: смазка роликов NLGI-2 195 °С, проверка пружин на 80 % остаточного момента, правка троса на барабане с шагом навивки 6,5 мм.

При ширине проёма выше 4,5 м ставлю сдвоенный вал с промежуточной опорой — такое решение избавляет от скручивания левого и правого краёв полотна и продлевает жизнь уплотнителей.

Герметичность периметра контролируют скользящие манжеты EPDM с коэкструдированной кромкой. Поверхностный микрорельеф Rz 20-25 мкм удерживает воду даже при ветровой нагрузке 150 Па.

Несанкционированное вскрытие блокирую стопором защёлки, взаимодействующим с зубчатой рейкой. Стремлюсь к сопротивлению взлому RC2 по EN 1627, значение эквивалентно защите от монтировки 3 минуты.

Финальное действие — ввод в эксплуатацию: провожу динамический тест, замеряю ускорение полотна, убеждаюсь, значение не превосходит 0,4 g, при превышении корректирую упругость пружины.
