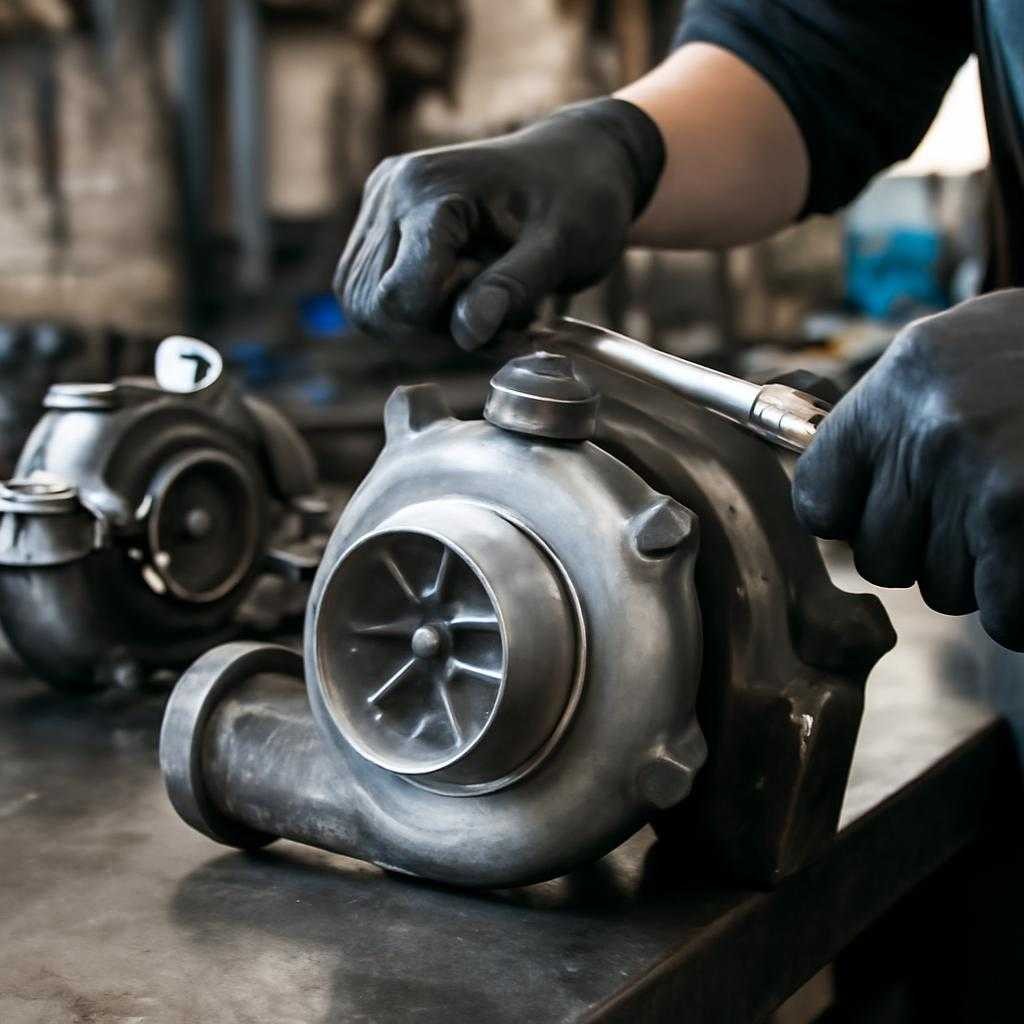

Ремонт турбин: путь к надёжности

29.12.2025 06:00

Турбокомпрессор испытывает экстремальные температуры и обороты, поэтому ресурс напрямую зависит от своевременного обслуживания, включая ремонт турбин. Потеря давления наддува, повышенный расход масла либо посторонний свист сигнализируют о потребности в комплексном вмешательстве.

Причины выхода из строя

Баланс нарушается из-за попадания абразива, дефицита смазки или перегрева корпуса. Износ подшипников ведёт к биению ротора, а углеродные отложения перекрывают геометрию соплового аппарата. Регулярная замена масла с фильтрами минимизирует эти факторы.

Чистка и дефектовка

Первый этап — промывка картера. Корпус прогревают в печи при 400 °C, чтобы разрушить лаковые плёнки, затем погружают в ультразвуковую ванну со щелочным раствором. После споласкивания поток сухого воздуха удаляет влагу. Вал и компрессорное колесо проверяются на микротрещины магнитопорошковым методом. Геометрию лопаток контролируют индикатором часового типа, допустимое отклонение по оси — не более 0,02 мм. Подшипники из карбида кремния заменяют на новые при любом намёке на раковины или царапины. Ступенчатая шлифовка посадочных диаметров выполняется на прецизионном станке с током подачи охлаждающей жидкости, чтобы исключить термические напряжения.

После очистки деталей переходят к динамической балансировке. Ротор устанавливают на стенд, вращающийся до 200 000 об/мин. Дисбаланс сводят к 0,3 г·мм методом выборки металла на хвостовике. При повторной проверке фиксируют спектр вибрации: пиковое ускорение не превышает 1,5 g.

Финальная сборка

На заключительном этапе подготавливают уплотнительные кольца, пропитывая их высокотемпературным маслом. Все сопряжения обезжиривают изопропанолом. Гайку ротора затягивают динамометрическим ключом с моментом 6 Н·м, фиксируя положение лаком с добавкой керамики. Корпус горячей части соединяют с холодной через новую графитовую прокладку, после чего узел помещается в термокамеру для стабилизации размеров. Испытательный стенд подаёт масло под давлением 4 бар и раскручивает ротор до 120 000 об/мин на протяжении пятнадцати минут. Отсутствие подтёков, шумов и рост температуры подтверждает готовность агрегата.

Последний штрих — калибровка актуатора турбины. Электронный блок подстраивается под рабочий диапазон 20-80 % открытия, чтобы избежать избыточного наддува. Протокол испытаний сохраняется на сервере, а на корпус наносится индивидуальный QR-код для отслеживания истории обслуживания.

Регламентирующие документы приводит завод-изготовитель: ISO 21940 для балансировки, ASTM D4175 для смазочных материалов. Соблюдение норм обеспечивает ресурс свыше 150 000 км пробега при условии своевременной смены масла и фильтра.

Турбокомпрессор тяжело работает в условиях высоких температур и давлений. Каждая минута нагруженного режима повышает требования к точности посадок, чистоте каналов и стабильности подачи масла. При недостаточной смазке или попадании посторонних частиц износ выходит за пределы допуска, крыльчатка теряет геометрию, вал получает радиальное биение.

Причины отказов

Чаще других встречаются задиры на подшипниковых шейках, прогар корпусных перегородок, обрыв лопаток от усталости материала, а ещё перекос газовой улитки из-за неравномерного нагрева. Исходной площадкой для проблем нередко выступает задержка смены масла и отсутствие фильтра равной пропускной способности.

При осмотре желательно придерживаться последовательности. Сначала контроль игрывала по торцу индикатором часового типа, затем проверка радиального зазора. После этого выполняется дефектоскопия лопаток вихретоковым прибором. В завершение корпус проходит капиллярный анализ на трещины.

Этапы восстановления

Первым пунктом идёт полная разборка узла с фотопротоколом каждого шага. Детали очищаются ультразвуком в щёлочном растворе с последующим промыванием деминерализованной водой и сушкой при 60 °C. Изношенные втулки заменяются заготовками из бронзы CuSn12, после чего выполняется точение под индивидуальный размер пары трения. Вал шлифуется по подпятнику и шейкам до шероховатости Ra 0,2, динамическая балансировка проводится на скоростном стенде с корпусом, чтобы исключить остаточный дисбаланс в сборе. Газовая улитка при наличии трещин проваривается аргонодуговым способом с последующим отпуском при 720 °C, что снимает ввнутренние напряжения. Далее весь механизм комплектуется новыми уплотнительными кольцами из фторкаучука, а упорное кольцо получает покрытие нитридом титана для повышения износостойкости.

Перед заключительной сборкой выполняется контроль размеров масляных каналов калибрами-штифтами, сопоставление твёрдости внесённых отложений с нормой и проверка герметичности водяной рубашки. Смещение корпуса относительно ротора устраняется прецизионным позиционированием по штифтам до осевого биения не выше 0,015 мм.

Контроль качества

Завершённая турбина проходит испытания на стенде с горячими газами. В течение пятнадцати минут рабочая температура удерживается на уровне 880 °C, давление масла — 5 bar, частота вращения — 160 000 rpm. Датчики фиксируют разброс вибраций, расход воздуха, температуру корпуса и утечку смазки. При стабилизации параметров наблюдение продолжается ещё пять минут для оценки плавности останова. После успешной проверки наносится маркировка серии ремонта, оформляется протокол с графиками вибраций и температур. Рабочий ресурс узла подтверждается паспортным штампом испытательной лаборатории.

Своевременный регламентный сервис, чистое масло с индексом вязкости не ниже 140 и соблюдение теплового режима обеспечивают долгую службу обновлённого агрегата.
